光槓桿

光槓桿

光槓桿

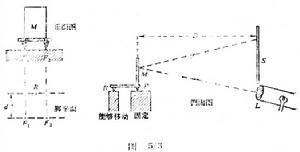

如圖5/3所示，在長度或位置差別甚小的測量中，這是一個簡單有效的方法。它是一塊安裝在三個支點上的平面鏡，F1和F2為前面的支點，R是後面的支點。鏡的偏轉面所在的平面平行於F1、F2的連線，R安裝在待測量的位置變化的物體上，F1和F2固定於基座，使平面鏡能繞F1F2軸轉動，L是望遠鏡，S是標尺（它上面的字是反的），當光線經M反射後，標尺S上的刻度可通過望遠鏡觀測。

如果D和d是圖5/3所示的距離，則當R發生位移時，標尺上讀數位移為R位移的2D/d倍。例如，設D為1m，用一個d值約為30mm的光槓桿能得到約70倍的放大。用這個裝置去測量1m長的黃銅棒的線膨脹係數時，設溫度從10℃上升到100℃，則望遠鏡中標尺上讀數的位移將超過100mm。

光槓桿實驗

[器材]

光槓桿

平面鏡垂直粘在一支架上，望遠鏡，米尺

[方法]

1.如圖搭配實驗器材。

2.當支架水平、平面鏡垂直時，從望遠鏡中讀得米尺上的一個刻度值，當支架下降ΔL，平面鏡傾斜θ角時，從望遠鏡中又讀得米尺上的一個刻度值，與前一個刻度值的差是L1(如右圖)。

3.根據

θ=ΔL/D 和 2θ=L1/R → ΔL=(D*L1)/2R

即可算出支架的微小的下降量
