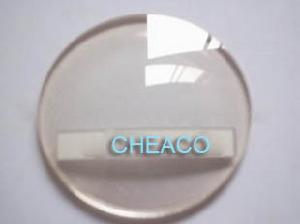

光學玻璃鏡片

簡史

光學玻璃鏡片光學玻璃鏡片
最初用於製造鏡頭的玻璃,就是普通窗戶玻璃或酒瓶上的疙瘩,形狀類似“冠”,皇冠玻璃或冕牌玻璃的名稱由此而來。那時候的玻璃極不均勻,多泡沫。除了冕牌玻璃外還有另一種含鉛量較多的燧石玻璃。1790年左右法國人皮而·路易·均納德發現攪拌玻璃醬可以製造質地均勻的玻璃。1884年蔡司公司的恩斯特·阿貝和奧托·肖特在德國耶拿市創建肖特玻璃廠(SchottGlaswerkeAG),在幾年內研製了幾十種光學玻璃,其中以高折射率的鋇質冕牌玻璃的發明為肖特玻璃廠的重要成就之一。

光學玻璃的成分

光學玻璃是用高純度矽、硼、鈉、鉀、鋅、鉛、鎂、鈣、鋇等的氧化物按特定配方混合,在白金坩堝中高溫融化,用超音波攪拌均勻,去氣泡;然後經長時間緩慢地降溫,以免玻璃塊產生內應力。冷卻後的玻璃塊,必須經過光學儀器測量,檢驗純度、透明度、均勻度、折射率色散率是否合規格。合格的玻璃塊經過加熱鍛壓,成光學透鏡毛胚。

特種光學玻璃

稀土元素光學玻璃
三十年代出現了新的稀土元素光學玻璃,主要成分是鑭、釷、鉭的氧化物。稀土元素光學玻璃有很高的折射率,為光學鏡頭的設計開闢新的可能性。今日大孔徑鏡頭中多有鑭玻璃。釷玻璃因有放射性,已停止生產。
無鉛光學玻璃
無鉛光學玻璃不含鉛、砷,以N標誌。

光學玻璃分類

 化學成分和光學性質相近的玻璃,在阿貝圖上也分布在相鄰的位置。肖特玻璃廠的阿貝圖有一組直線和曲線,將阿貝圖分成許多區,將光學玻璃分類;列如冕牌玻璃K5、K7、K10在K區,燧石玻璃F2、F4、F5在F區。
玻璃名稱中的符號:F代表燧石K代表冕牌B代表硼BA代表鋇LA代表鑭N代表無鉛P代表磷

光學玻璃的物理參數

 Vd阿貝數四位有效數字nd折射率七位有效數字Ve四位有效數字ne七位有效數字玻璃的密度.四位有效數字玻璃的透明度.四位有效數字折射率隨著溫度變化的係數三位有效數字

國際玻璃碼

國際玻璃碼用九位數字表示,形式為:xxxxxx.xxx;頭三位數字代表折射率nd小數點後頭三位數。下三位數字代表阿貝數Vd頭三位數,不計小數點。小數點後的三位數代表玻璃的密度,不計小數點例如K10玻璃
nd=1.50137小數點後頭三位數=501Vd=56.41頭三位數,不計小數點=564密度=2.52;不計小數點=252K10的國際玻璃碼是501564.252
