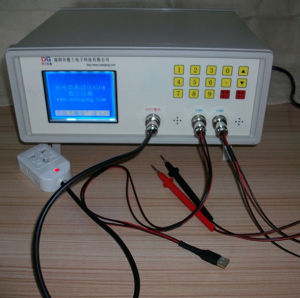

電源適配器綜合檢測儀器充電器綜合測試儀 充電器測試儀A104萬能充、直充、座充、車載、旅行充電器綜合檢測儀器 充電器測試儀A104專為各類輸出電壓在10V以內數碼產品充電器的生產檢測而開發的一款高精度儀器;儀器有直充充電器測試和萬能充充電器測試模式,這兩種模式可以獨立測試,也可以同時在同一界面依次測試。儀器通過測試充電器的空載輸出電壓、靜態交流、動態交流、直流、恆壓、恆阻、恆流、短路保護功能等基本性能參數來篩選充電器的好壞。其非常適合充電器生產廠家流水線批量快速檢測,同時也適合各廠家、經銷商對充電器做來料來樣檢測之用。

A104儀器特點:
1.儀器全中文顯示,操作簡便、精度高、測試速度快,測試一個充電器最快只需0.5秒。。
2.儀器具備‘直充’測試模式和‘萬能充’測試模式可選。
3.儀器可保存20組不同參數設定,可隨時調取查看,方便測試。
4.儀器測試功能齊全,各功能是否測試可自由選擇;參數範圍可設上下限範圍報警提示。
儀器測試功能及相關技術指標:
1、空載電壓;2、靜態交流;3、動態交流;
4、短路電流;5、過放電流;6、短路保護時間;
7、恆壓測試(含恆壓直流、恆壓交流);(萬能充測試支持反向恆壓測試)
8、恆流測試(含恆流電壓、恆流交流);
9、恆阻測試(含恆阻電壓、恆阻直流、恆阻交流);
(以上所有功能均一次性全部自動測試完)
1、空載電壓(開路電壓):充電器在接入220V電源時無負載狀態下的輸出電壓;量程:0-10.00V。2、靜態交流:指充電器在無負載狀態下自身所消耗的交流電大小;量程:0-200.0mA。
3、動態交流:指充電器在某種負載狀態下所消耗的總的交流電大小;量程:0-200.0mA。
4、短路電流:指對充電器輸出端進行短路時其對外輸出的直流電流大小;量程:0-4000mA。
5、過放電流:指充電器允許對外正常供電的最大直流電流值(即保護電流值);量程:0-4.0A
6、短路保護時間:在短路情況下,充電器開啟短路保護功能的延遲時間;量程:0-100.0mS。
7、恆壓測試:以設定的恆定電壓對充電器進行放電測試;
電壓可設範圍:0-10.00V,時間值:0-9999mS。
7.1、恆壓直流—恆壓狀態下充電器對外輸出的直流電大小;量程:0-4000mA。
7.2、恆壓交流—恆壓狀態下充電器所消耗總的交流電大小;量程:0-200.0mA。
8、恆流測試:以設定的恆定電流對充電器進行放電測試;
電流可設範圍:0-4000mA,時間值:0-9999mS。
8.1、恆流電壓—恆流狀態下充電器對外輸出的電壓大小;量程:0-10.00V。
8.2、恆流交流—恆流狀態下充電器所消耗總的交流電大小;量程:0-200.0mA。
9、恆阻測試:以設定的恆定電阻對充電器進行放電測試;
電阻可設範圍:0-100.0Ω,時間值:0-9999mS。
9.1、恆阻電壓—恆阻狀態下充電器對外輸出的電壓大小;量程:0-10.00V。
9.2、恆阻直流—恆阻狀態下充電器對外輸出的直流電大小;量程:0-4000mA。
9.3、恆阻交流—恆阻狀態下充電器所消耗總的交流電大小;量程:0-200.0mA。
其他功能參數說明:
1.1、過放電流起點—測試過放電流的起點電流值;設定起點值提高測試速度。可設範圍100-4000mA;
2.1、過放電流延時—指啟動過放電流測試後,等待充電器的輸出端保護的時間間隔。可設範圍0-200ms;
3.1、治具電阻設定—指測試的治具的電阻;可設範圍0-200mΩ;
4.1、啟動測試延時—接好測試端到儀器開啟測試的間隔時間;避免誤測試。可設範圍0-5000ms;
5.1、極性轉換延時—萬能充在正負極性轉換後,其輸出端電壓需經過一定的時間才能穩定下來,這個延時即為極性轉換啟動後到其有穩定電壓輸出的時間間隔。可設範圍0-5000ms;
6.1、測完是否清零—測試完畢後界面顯示的結果數值在斷開測試線後是否自動清除歸零還是繼續保留在顯示螢幕上直至下一次測試開始。清零和不清零模式可通過‘▲▼’切換;
設備組成:儀器主機1台、電源線1條、測試線1套、操作說明書1份(內含保修卡)
儀器大小約:310mm(L)×275mm(W)×140mm(H)重約:6kg
