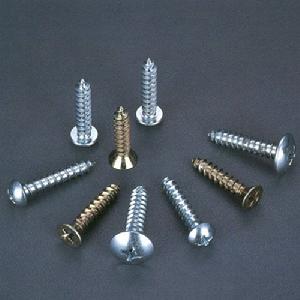

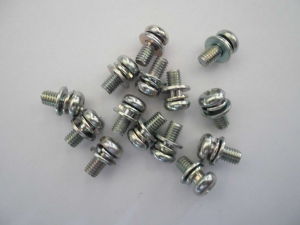

五金標準件 標準件 五金標準件 五金標準件 一般指的是由金屬製作的標準件，它通常包括以下12類零件：1. 螺栓： 2. 螺柱： 沒有頭部的，僅有兩端均外帶螺紋的一類緊固件。連線時，它的一端必須鏇入帶有內螺紋孔的零件中，另一端穿過帶有通孔的零件中，然後鏇上螺母，即使這兩個零件緊固連線成一見整體。這種連線形式稱為螺柱連線，也是屬於可拆卸連線。主要用於被連線零件之一厚度較大、要求結構緊湊，或因拆卸頻繁，不宜採用螺栓連線的場合。3. 螺釘： 也是由頭部和螺桿兩部分構成的一類緊固件，按用途可以分為三類：機器螺釘、緊定螺釘和特殊用途螺釘。機器螺釘主要用於一個緊定螺紋孔的零件，與一個帶有通孔的零件之間的緊固連線，不需要螺母配合（這種連線形式稱為螺釘連線，也屬於可拆卸連線；也可以與螺母配合，用於兩個帶有通孔的零件之間的緊固連線。）緊定螺釘主要用於固定兩個零件之間的相對位置。特殊用途螺釘例如有吊環螺釘等供吊裝零件用。4. 螺母： 帶有內螺紋孔，形狀一般呈顯為扁六角柱形，也有呈扁方柱形或扁圓柱形，配合螺栓、螺柱或機器螺釘，用於緊固連線兩個零件，使之成為一件整體。5. 自攻螺釘： 與機器螺釘相似，但螺桿上的螺紋為專用的自攻螺釘用螺紋 。用於緊固連線兩個薄的金屬構件，使之成為一件整體 ，構件上需要事先制出小孔，由於這種螺釘具有較高的硬度，可以直接鏇入構件的孔中，使構件中形成相應的內螺紋。這種連線形式也是屬於可拆卸連線。6. 木螺釘： 也是與機器螺釘相似，但螺桿上的螺紋為專用的木螺釘用螺紋，可以直接鏇入木質構件（或零件）中，用於把一個帶通孔的金屬（或非金屬）零件與一個木質構件緊固連線在一起。這種連線也是屬於可以拆卸連線。7. 墊圈： 形狀呈扁圓環形的一類緊固件。置於螺栓、螺釘或螺母的支撐面與連線零件表面之間，起著增大被連線零件接觸表面面積，降低單位面積壓力和保護被連線零件表面不被損壞的作用；另一類彈性墊圈，還能起著阻止螺母回松的作用。8. 擋圈： 供裝在機器、設備的軸槽或孔槽中，起著阻止軸上或孔上的零件左右移動的作用。9. 銷： 主要供零件定位用，有的也可供零件連線、固定零件、傳遞動力或鎖定其他緊固件之用。10. 鉚釘： 由頭部和釘桿兩部分構成的一類緊固件，用於緊固連線兩個帶通孔的零件（或構件），使之成為一件整體。這種連線形式稱為鉚釘連線，簡稱鉚接。屬與不可拆卸連線。因為要使連線在一起的兩個零件分開，必須破壞零件上的鉚釘。11. 組合件和連線副： 組合件是指組合供應的一類緊固件，如將某種機器螺釘（或螺栓、自供螺釘）與平墊圈（或彈簧墊圈、鎖緊墊圈）組合供應；連線副指將某種專用螺栓、螺母和墊圈組合供應的一類緊固件，如鋼結構用高強度大六角頭螺栓 連線副。12. 焊釘： 由釘桿和釘頭（或無釘頭）構成的異類緊固件，用焊接方法把他固定連線在一個零件（或構件）上面，以便再與其他零件進行連線。標準概述 1) 緊固件產品尺寸方面的標準：具體規定產品基本尺寸方面的內容；帶螺紋的產品，還包括螺紋的基本尺寸、螺紋收尾、肩距、退刀槽和倒角、外螺紋零件的末端尺寸等方面內容。 2) 緊固件產品技術條件方面的標準。具體又包括以下幾個方面內容的標準： a) 緊固件產品公差方面的標準：具體規定產品尺寸的公差和形位公差方面的內容。 b) 緊固件產品機械性能方面的標準：具體規定產品機械性能等級的標記方法以及機械性能項目和要求方面的內容；有的緊固件產品則將此項內容改為產品材料性能或工作性能方面的內容 。 c) 緊固件產品表面缺陷方面的標準：具體規定產品表面缺陷種類和具體要求等方面的內容。 d) 緊固件產品的表面處理方面標準：具體規定產品表面處理種類和具體要求等方面的內容。 e) 緊固件產品試驗方面的標準：具體規定上述各種性能要求試驗方面的內容。 3) 緊固件產品驗收檢查、標誌與包裝方面的標準：具體規定產品出廠驗收時抽查項目合格質量水平和抽樣方案，以及產品標誌方法和包裝要求方面的內容。 4) 緊固件產品標記方法方面的標準：具體規定產品完整標記方法和簡化標記方法方面的內容。 5) 緊固件其他方面的標準：如緊固件術語方面的標準，緊固件產品重量的標準等。標準 (常用的是德標和美標) GB （國標）ISO(國際標準) DIN （德制） JIS （日標） ANSI /ASME （American National Standards Institute – ANSI；American Society Of Mechanical Engineers – ASME）（美標） BS （英制） IFI =Industrial fastener Institute是美國工業緊固件協會的標準 BA （英制）螺紋 M. MF (公制牙) UNC.（美制粗牙） UNF (美制細牙) UNEF (美制超細牙) B.S.W. 標準惠氏粗牙系列，一般用途圓柱螺紋 (英制牙) B.S.F. 標準惠氏細牙系列，一般用途圓柱螺紋 (英制牙) fine pitch thread 細牙 full thread 全螺紋頭型 IHH=ind hex head 鋸 六角頭 PH=phillips 十字槽 Pan 圓頭(盤頭) Oval 半沉頭 H.W.H.. 六角小法蘭 H.W.F. 六角大法蘭 CSK 沙拉頭(沉頭) Large wafer 大扁平頭 bugle 喇叭頭 Truss 盤頭帶墊 Pozi 米制槽 Serra-tion 墊下帶花 Flower Head 開花頭 6-bobes recess 內梅花 Cup head杯頭名稱 split washer彈簧墊片（一般廠家會管washer叫“華司 ”） flat washer平墊片 Self tapping screw自攻螺絲 Self drilling screw自鑽螺絲 drywall screw 乾牆 螺絲/乾壁螺絲/牆用螺絲 high low screw高低牙螺絲 collated screw鏈帶螺絲 Concrete screw 水泥螺絲 Tri-lobular thread screw三角螺絲 kep nut 鎖緊螺母 acorn nut 蓋形螺母 wing washer 翼型墊片 eye bolt 吊環螺栓（也叫環首螺栓 ， 其實這個叫法很多，大概是不同地區的緣故） Piston bolt 活塞螺釘 Winding bolt 線圈螺釘 Hexagon head bolts 六角頭螺栓 Hexagon flange bolts 六角法蘭螺栓 Carriage bolt 馬車螺栓 Square head bolt方頭螺栓 Flat countersink square neck bolts 沉頭方頸螺栓 Flat counter sunk NIB bolts 沉頭帶榫螺栓 Cross recessed pan head tapping screws 十字槽盤頭自攻螺釘 （如果在圖紙上看到標註# 2或# 20等，是指該螺絲的頭部適合2號或者20號的螺絲起子）表面處理 BO=black oxide 氧化發黑（如果僅僅標註black,是指做染黑處理） Zinc plated 鍍鋅 cementation 滲碳 nylon patch耐落 （剛看到的時候是直接按照字面翻譯的“尼龍片”，拿給經理看的時候經理對照圖紙看了半天跟我說你你去查下耐落的英文，果然---）標註 螺紋大徑：Major Diam 中徑：Pitch diam 底徑：Minor diam 通止規：Go/No go gage 機械性能：mechanical and physical properties unified thread 統一英制螺紋 Lustrate hydrogen after galvanizing to avoid hydrogen embrittlement 鍍後去氫，防止氫脆 Case carburization 表面滲碳 With across flats 對邊 With across corners 對角 Radius of fillet:頭下圓角 Transition thread length 過度螺紋 Wrenching height 扳擰高度 Rockwell 鉻氏硬度 Vickers 維氏硬度 Brinell 布氏硬度 metallography microscope 金相顯微鏡 salt spray device 鹽霧試驗箱 Tensile testing machine 拉力試驗機 Cold forming 冷打 Hot forging 紅鐓 P C 8 = property class 8 機械性能8級 原材料：Raw material 球化退火：Annealing 冷拔：Drawing 冷鐓：Forming 機加工：Machining 螺紋成型：Roll Threading 熱處理：heat-treatment 表面處理：finish 去氫：Lustrating hydrogen 檢驗：Inspection 包裝：Packing 入庫：Stocking 車床：lathe 磨製：grinding 紅打：hot forging 衝壓：punching海關編碼 73181500 螺栓 73181600 螺帽 73182100 墊圈 73181100方頭螺釘 73182300鉚釘 73181400自攻螺釘 73182400 銷及開尾銷 國外常用英制螺紋的代號、名稱和標準號 標記代號 名稱(或用途) 國別 標準號 備註 B.S.W. 標準惠氏粗牙系列，一般用途圓柱螺紋 英國標準 BS84 牙型角為55°的英制螺紋 B.S.F. 標準惠氏細牙系列，一般用途圓柱螺紋 Whit.S 附加的惠氏可選擇系列，一般用途圓柱螺紋 Whit 惠氏牙型的非標準螺紋 UN 恆定螺距系列的統一螺紋 美國標準 ANSIB1.1 標準牙型(牙底是平的或隨意倒圓的)的內、外螺紋 UNC 粗牙系列的統一螺紋 UNF 細牙系列的統一螺紋 UNEF 超細牙系列的統一螺紋 UNS① 特殊系列的統一螺紋 UNR 圓弧牙底恆定螺距系列的統一螺紋 圓弧牙底的UNR、UNRC、UNRF、 UNREF、UNRS只用於外螺紋而沒有內螺紋 UNRC 圓弧牙底粗牙系列統一螺紋 UNRF 圓弧牙底細牙系列統一螺紋 UNREF 圓弧牙底超細牙系列統一螺紋 UNRS 圓弧牙底特殊系列統一螺紋 NPT② 一般用途的錐管螺紋 美國標準 ANSIB1.20.1牙型角為60°的英制管螺紋 NPSC 管接頭用直管螺紋 NPTR 導桿連線用錐管螺紋 NPSM 機械連線用直管螺紋 NPSL 鎖緊螺母用直管螺紋 NPSH 軟管連線用直管螺紋 NPTF 乾密封標準型錐管螺紋 美國標準 ANSIB1.20.3 Ⅰ型 PTF-SAE SHORT 乾密封短型錐管螺紋 Ⅱ型 NPSF 乾密封標準型燃油用直管內螺紋 Ⅲ型 NPS1 乾密封標準型一般用直管內螺紋 Ⅳ型 ACME③ 一般用途的梯形螺紋 美國標準 ANSIB1.5 牙型角為29°的英制傳動螺紋 ①尺寸和公差使用與標準系列相同的公式計算的標準系列之外的所有直徑與螺距組合。 ②我國的60°圓錐管螺紋GB/T12716-1991與之等效。 ③ACME螺紋包括一般用途的和定心的兩種配合的梯形螺紋，其中一般用途者與我國標準GB/T5796-1986規定的梯形螺紋的性能相類同 螺紋
