中國FM90N飛彈

中國FM90N飛彈

中國FM90N飛彈被公認為上世紀末世界上非常優秀的一種反掠海飛彈武器。最突出的缺點是,隨著“飽和攻擊”成為反艦作戰的熱點,中國FM90N飛彈在對抗多目標時有點力不從心。

背景資料

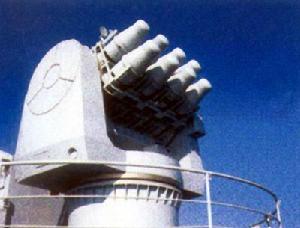

中國FM90N飛彈中國FM90N飛彈的搜尋雷達

隨著艦艇對抗反艦飛彈能力的提高,反艦飛彈一方自然也會提高自身的突破能力。最直接有效的方法,就是以多枚反艦飛彈同時向艦艇發起攻擊,這樣艦空防禦系統很可能因為同時只能對抗一到兩枚飛彈,顧此失彼,眼睜睜得看著艦艇被擊中。

由於技術基礎的原因,中國FM90N飛彈雖然不具有1990年代所逐漸發展起來的“抗飽和攻擊”能力,但具有可觀的抗擊多目標能力。當中國FM90N飛彈的火控系統發現有多個目標相繼來襲時,可以先行發射一批(通常為一到兩枚)飛彈,制導攻擊其中威脅最大的目標。在第一批飛彈擊中目標前,抗擊第二個目標的第二批飛彈可以先行發射。

當第一批飛彈擊毀目標後,中國FM90N飛彈的火控系統立即轉向,引導第二批飛彈擊毀第二個目標。這樣節省了寶貴的時間,提高了抗擊多目標的能力。“海響尾蛇”和FM-80系統都有8枚待發飛彈。需要時可便利的重新裝填飛彈,中國軍隊的艦載“飛蠓”系列還專門安裝了不同於法國的裝填設備,可快速裝填,以更好的應付隨時可能再次來襲的敵人。

動力裝置

中國FM90N飛彈由於具備雷達、紅外、電視等多種探測、跟蹤手段,實戰中能克服掠海環境中常有的鏡像干擾、背景噪聲大、波束畸變等困難,精確的探測、捕捉和跟蹤掠海飛彈。

“海響尾蛇”被公認為上世紀末世界上非常優秀的一種反掠海飛彈武器。而經過不斷改進的中國FM90N飛彈,能力有過之而無不及,擊毀單獨來襲的“迦伯列”、“捕鯨叉”飛彈有很大的把握。

同時,中國FM90N飛彈延續並發展了“海響尾蛇”完善的內置自檢測系統和外部檢測設備,操作可靠,維護簡單。當然,中國FM90N飛彈作為點防禦艦空飛彈,也存在著射程近等種種缺點。最突出的缺點是,隨著“飽和攻擊”成為反艦作戰的熱點,中國FM90N飛彈在對抗多目標時有點力不從心。

火力性能

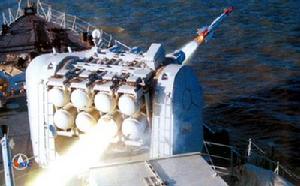

 中國FM90N飛彈 中國FM90N飛彈發射瞬間

首先,對付“飽和攻擊”需要處理能力強、反應速度快的新型艦空作戰體系,但靠中國FM90N飛彈本身無能為力。

其次,中國FM90N飛彈脫胎於已有20餘年歷史的“海響尾蛇”,與美軍專為對抗“飽和攻擊”設計、剛剛服役的RAM“拉姆”近防飛彈系統相比,有較大差距。

中國FM90N飛彈仍可在短時間內攔截數量相對較少一些的多個目標。具體來說,中國FM90N飛彈可以對付連續來襲的4批飛機,或者3批掠海飛彈。如果沒有陸基航空兵的支持,或大型航母,或多艘艦艇同時攻擊,一般的海軍艦艇不大可能發起這樣大規模的打擊。同時,中國FM90N飛彈在解放軍現役裝備中還有著較突出的優勢,不僅僅能用於反飛彈,還可抗擊近距的飛機和艦艇,裝備中國軍隊艦艇仍有較大價值。從更高層面看,中國FM90N飛彈也能統一協調的與其他岸基、艦載防空力量協同作戰,以完善的防空體系對抗對方的“飽和攻擊”。

隨著解放軍海軍的建設不斷取得新成績,中國FM90N飛彈的作戰效能在不斷完善的體系中,也有著水漲船高的勢頭。法國“海響尾蛇”飛彈的火控系統不僅能接收艦載探測識別系統的目標信息,而且可以反過來控制艦載火炮和其它武器。這說明“飛蠓”系列與艦艇平台的綜合協調是非常有效的,有著發展為“彈炮合一”等綜合武器系統的充分空間。而中國FM90N飛彈系統為模組式結構,火控系統與發射裝置相互獨立,給改進改裝留下了充分的空間。

作戰能力

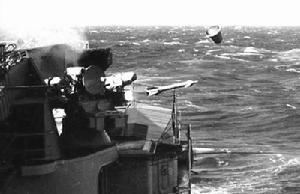

中國FM90N飛彈中國FM90N飛彈發射瞬間,飛彈發射筒蓋向上拋出

中國FM90N飛彈飛彈要對抗的最難纏的敵人,就是、“迦伯列”、“捕鯨叉”等掠海反艦飛彈。像這樣的反艦飛彈,雖然飛行速度還不到聲速,但飛行高度低,體積小,紅外輻射少,一些新的型號還具有一定的末段機動能力。由於地球表面的曲率,艦艇探測設備,如雷達等發現掠海飛彈的距離一般只有幾十千米。我們來看看中國FM90N飛彈如何對付這樣狡猾的敵人。當艦艇可能被攻擊時,指揮人員啟動中國FM90N飛彈系統,進入“射擊準備”狀態。這時,中國FM90N飛彈火控系統等待艦艇平台上探測距離更遠的大型雷達、光電系統發來的目標信息。

一旦發現敵對的來襲飛機或飛彈,艦艇平台即發出目標信息。中國FM90N飛彈系統就會根據這一信息,將自身的雷達、光電火控系統轉向目標來襲方向。當中國FM90N飛彈火控雷達對準目標來襲方向時,火控雷達開始搜尋目標。一旦發現目標,系統自動轉入跟蹤狀態,接通紅外角偏差跟蹤系統,通過光電手段對目標進行更加精確的跟蹤。根據跟蹤獲得的目標信息,中國FM90N飛彈的火控計算機運算攔截的可能性,以確定目標是否在可以攔截的範圍內。如目標處於攔截範圍內,中國FM90N飛彈系統向指揮員發出燈號、音響提示,按下“發射”按鈕,系統進入不可停止的飛彈發射狀態。這時,中國FM90N飛彈的旋轉發射器已指向目標方向。

由於有8發待發射飛彈,系統會自動選出要發射的飛彈,指令其發射筒內的拋蓋設備啟動,把發射筒的前蓋拋掉。同時中國FM90N飛彈飛彈的彈上電池啟動,系統火控計算機嚮導彈傳送相關的編碼和頻率。完成後,把飛彈固定在發射筒內的鎖銷被釋放,火箭發動機點火,飛彈射出。這時在發射筒內支撐飛彈的四根彈托也飛出發射筒外。飛彈離開發射筒後,最初的一小段飛行狀態由火控系統的紅外導引裝置探測。根據這一信息,火控系統把飛彈引導進跟蹤雷達的波束內,或紅外角偏差踞蹤系統的波束內。

 中國FM90N飛彈發射 中國FM90N飛彈發射

隨後,火控計算機同時跟蹤飛彈與目標,依據兩者的角度偏差,以及飛彈的距離數據,按“三點一線”的導引規律,引導飛彈飛向目標。具體方法是:火控系統不斷探測飛彈與目標的偏差,發出無線電控制指令;飛彈接收指令,彈上的自動駕駛儀使彈體上的舵面轉動,修正飛行方向,準確的撲向目標。當中國FM90N飛彈飛彈不斷加速,縱向加速度超過18g時,戰鬥部的保險裝置被解除,進入待爆狀態。同時,中國FM90N飛彈以比掠海飛彈略高的高度飛行。

彈上的引信不斷發射無線電波束,探測目標是否進入戰鬥部的殺傷範圍內。“飛蠓”系列,包括中國FM90N飛彈在內的無線電引信都兼任高度表的職責,確保飛彈在攻擊掠海飛彈時不會栽進海里。具體工作原理為,無線電引信上有3個品字形分布的天線,其中一個天線向正下方發射波束,彈上計算機根據回波信息控制飛行高度,相當於無線電高度表。

中國FM90N飛彈引信的三個波束成旋轉錐形,略微向前射出。每個波束都很尖銳,可以有效的減少海浪變化時產生的雜波和虛警信號。因為波束向前,因此進入起爆範圍時,引信會略微延遲戰鬥部起爆時間,以確保戰鬥部與目標距離達到最小值。當目標進入無線電引信波束內時,自動引爆14千克重的破片聚焦戰鬥部。大量的高速破片,足以摧毀現役的各種作戰飛機和掠海飛彈。至此,中國FM90N飛彈即成功的攔截了來襲目標。

發展前景

中國FM90N飛彈中國FM90N飛彈

進入21世紀後,儘管國際局勢總體緩和,但小衝突不斷。而世界各國的反艦飛彈不斷得到改進提高,尤其是西方先進掠海超聲速反艦飛彈的出現,和俄羅斯反艦飛彈的出口擴散,極大的威脅著水面艦艇的安全。可以說,中國FM90N飛彈要對付掠海、以2倍以上聲速飛行的飛彈,已經力不從心。

中國FM90N飛彈射程和射高都較小,無法儘早攔截高速目標;由於只有一個火控通道,不能同時迎戰多個目標;光電制導雖然能抗電子干擾,但是受氣象影響很大。因此,中國FM90N飛彈能滿足當前部分的反掠海飛彈作戰的需要,但要對付更嚴酷的威脅,則要進一步改進或發展更新型的艦空飛彈。對於中國FM90N飛彈本身來說,火控系統反應速度、抗干擾能力,飛彈射程、射高有一定提高,這在實戰時有重大意義。中國FM90N飛彈飛彈本身的設計已經相當合理,進一步改進可以集中在火控系統上,例如裝備性能更佳的雷達、紅外熱成像設備和火控計算機,進一步提高低角度視角探測掠海目標的精度和抗干擾能力。國外最新的艦載紅外熱成像設備,已經可以在31千米處發現超聲速掠海飛彈,可見中國FM90N飛彈火控系統有一定的改進空間。

與美國“海麻雀”中近距艦空飛彈的30千克戰鬥部相比,中國FM90N飛彈的戰鬥部小得多。假如改用目前正在發展的定向破片戰鬥部技術,14千克的定向戰鬥部的威力,可以和30千克普通戰鬥部相比。同時,建立遠距面防空飛彈、中近距點防空飛彈、近防火炮或彈炮合一系統組成的艦空防禦系統,也有助於中國FM90N飛彈揚長補短,與其他武器互補。在法國海軍方面,新一代“海響尾蛇”,即CN2型已投入現役。但該系統實際上是全新型號,使用了J波段火控雷達、電視、紅外複合火控,飛彈也是全新的,只不過還用“海響尾蛇”這個名字。該飛彈還計畫改進為垂直發射,具備了對抗掠海飛彈“飽和攻擊”的基本能力。
