企業簡介

三碁機構(台灣)是集合海峽兩岸三家核心企業（三碁電氣、森川電氣，桑川電氣）、

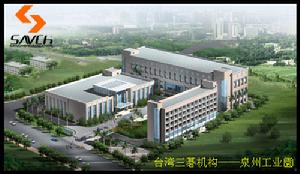

泉州智慧型化工廠

數家關係企業組建成為集研發製造、系統工程、國際貿易一體化的工業自動化方案提供商。擁有數支專業的研發團隊，長期致力於系統集成、電機、電力電子、微電子、資訊與控制技術的研發，製造、套用技術的整合。並與海內外多家著名科研機構密切合作，為用戶提供更具針對性的個性化智慧型產品和最佳解決方案。目前，工廠已達每年數十萬台（套）以上的生產能力，產品涵蓋各行業專用智慧型控制系統、工業節能設備、工業級人機界面（HMI）、伺服電機、交流馬達變頻驅動器（INV）、電機軟啟動器（高、中、低壓）、三相晶閘管電力調整器、智慧型控制儀表、可程式式控制器（PLC）、工控機（IPC）周邊設備、紡織行業專用控制系統（如手套機電腦控制系統、襪機電腦控制系統、大電腦橫機控制系統，無縫內衣機電腦控制系統、高速繞線機電腦控制系統、4/6色調線機電腦控制系統等）等系列產品、可為客戶定製各行業專用微電腦控制系統。
在中國市場，我們已華北、華東、華中、華南、西北、西南設立數十個直屬服務機構和一百多家分銷代理體系，建立高效物流，聯動服務的通路管理系統和CRM客戶關係中心，以SAVCH（三碁）品牌為代表的系列產品已廣泛套用於紡織、染整、電力、水處理、陶瓷、交通、樓宇、冶金、化工、輕工、軍工、船舶等各類產業設備中，產品行銷全球數十個國家，並已成為多家歐洲著名企業的長期配套供應商；我們全方位構建電子化管理平台，本著顧客滿意，卓越創造的宗旨，持續高效提升技術、品質與服務的競爭力，並積極參與中國工業領域能源計畫與生產能力促進工程，以“工業智慧型—節能—綠色電能”產業追求，努力造福環境、回饋社會。

產品介紹

變頻器

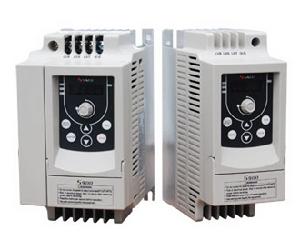

迷你型：S800系列、S900系列；
採用雙核心CPU專業定製核心運算程式，先進的三相控制切換兩相技術使

S900

發熱量減少，顯示板可選外延，實現遠程控制，I/O多功能設計集成，控制更簡單方便，且接口板可定製，友好的操作接口及人性化的操作方式，主迴路上進下去，分離設計，減少接線錯誤。標準配備頻率設定鏇鈕，簡單調整頻率。軟體參數家族化設計風格，不改變操作習慣，容易設定。為使用者帶來最大的利益與便利。
主要功能特性
1、控制方式 採用SVPWM或準SPWM調變技術
2、輸出頻率範圍 0.1～400Hz
3、頻率設定解析度 0.1 Hz
4、輸出頻率解析度 0.1 Hz
5、PWM載波頻率 可自2～12kHz調整
6、轉矩提升 自動轉矩提升及自動滑差補償
7、起動轉矩在5 Hz時可達150%的額定轉矩
8、跳躍頻率 可自0.1～400 Hz設定3點
9、加速/減速時間 0.1～600秒（2段加/減速時間可分別獨立設定）
10、失速防止基準 可依電機負載特性以變頻器額定電流的50～200%設定
11、直流制動 停止可自0.1～60.0Hz操作，制動電流0～近似100%的額定電流
12、起動時間0-60.0秒，停止時間0-60.0秒
13、V/f曲線 可設定的V/f曲線

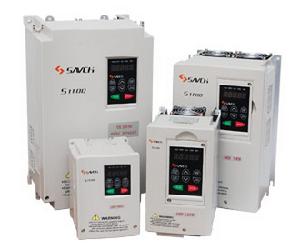

泛用型：S1100系列
S1100系列（泛用型）變頻器主要功能特性：
1、V/F控制及無速度向量控制。
2、啟動轉矩在2HZ時達150%。

S1100

3、主輔頻迭加功能。
4、 AVI/ACI設定，RS485通訊，脈衝輸入頻率控制(可選)。
5、 內置PLC可16段速程式運轉。
6、 3段禁止頻率可有效防止共振。
7、 操起器可外延。
8、 擺頻功能。
9、 PID回饋控制。
10、 剎車採用軟體控制，可調整剎車準位及制動使用率。
11、 硬體與軟體濾波相結合，更佳的抗干擾效果。
12、 過電壓、過電流、低電壓、過負載限制、超載、過熱等多種保護功能。

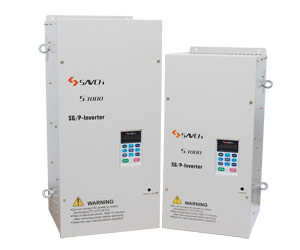

·矢量型：S2800系列、S3000系列

矢量系列變頻器主要功能特性：
G:多機能矢量型/P:多機能風機水泵型功能特點：

S3000

1、全程磁通電流向量控制： 根據現代電機控制理論，採用磁通檢測和控制技術，直接控制力矩。?在無感測器向量控制模式可提供低轉速150%啟動力矩；在配PG回饋磁通向量控制模式可提供零轉速時150%力矩控制；自動轉矩補償；自動滑差補償。
2、全速度範圍的精確控制： 提供變轉矩負載和恆轉矩負載兩種模式；在全速範圍的精確運行速度精確±0.02%，頻率精度±0.01%，輸出頻率解析度可達0.01Hz。
3、多種控制模式： 標準V/F控制模式；配PG回饋的V/F控制模式；無速度感測器磁通電流向量控制模式；配PG回饋的磁通電流向量控制模式，操作簡便，很容易實現從高精度的伺服機械控制到最普通的電機控制。
4、多功能數位操作器：可顯示頻率、電流、電壓、力矩、功率、溫度、程式、轉速、運轉時間等46種數據，而且具備設定參數拷備功能。
5、適應各種工況條件： 產品各種高低壓電路全部由透明防護膠覆蓋，對粉塵、水、酸、鹽、鹼等水霧環境有特殊的防護作用。產品在輸出端的保護採用先進的檢測閉環控制技術，在輸入端採用配置三相進線電抗器，確保產品無故障運行，同時大幅度減少對電網的諧波干擾。
6、可靠的力矩控制功能： 產品通過精確的力矩限制功能控制輸出力矩，適用起動機械、傳送機械和大慣量衝擊性負載。
7、自動溫壓調節（AVR）、15段速預設、RS-485串列界面內裝、PID風機水泵自動控制。
8、擺頻功能：適用於紡織、化纖等行業及需要橫動、卷繞功能的場合。

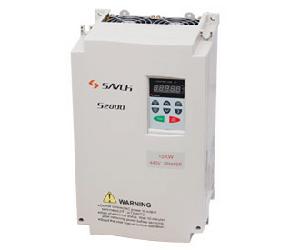

風機水泵型：S2900系列

1、外部中斷輸入，寸動運轉，遞增/遞減頻率端子設定，計數端子

S2800

·智慧型輸出端子：運轉中，頻率到達輸出，非零速，計數到達輸出，過轉矩輸出，外部中斷指示低電壓檢出，操作模式指示，異常故障輸出，外部異常中斷。2、內建功能: 輸出頻率上下限設定,瞬時停電再起動,異常故障再起動，S曲線加減速時間設定,自動穩壓輸出調節，數位頻率輸出信號,異常記錄,參數鎖定,參數出廠重置，禁止反轉,過電流失速防止，過電壓失速防止,電子熱動電驛, 內置PID控制
3、保護功能: 逆變單元相保護,加速過電流, 減速過電流, 恆速過電流, 加速過電壓, 減 速過電壓, 恆速過電壓, 母線欠壓故障, 電機過載, 變頻器過載, 輸入側缺相, 輸出 側缺相, 整流模組過熱, 逆變模組過熱故障, 外部故障, 通訊故障, 電流檢測故障, 電機自學習故障, EEPROM操作故障, PID反饋斷線故障, 制動單元故障, 電機保護功能, 提供用戶密碼保護功能
4、V/F曲線設定控制∕矢量控制功能，節能運行選擇功能：電機在空載或輕載運行的過程中，通過檢測負載電流，適當調整輸出電壓，達到自動節能的目的。（該功能對風機、泵類負載尤其有效）
5、自動故障檢測記錄功能：前兩次故障類型檢測功能及前一次故障的類型，電壓，電流，運行頻率，輸入∕出端子狀態記錄功能
·行業專用型：S100系列、S200系列、S1100中央空調專用、S1100石材專用、S200系列、S2900系列；軟啟動器

CSX系列、CSXi系列、IMS2系列、MVS系列；
範圍：18 A ~ 1574 A230 V: 4 kW ~ 500 kW (5.5 HP ~ 650 HP (1000 HP in six-wire))
400 V: 7.5 kW ~ 900 kW (10 HP ~ 1200 HP (1700 HP in six-wire))
460 V: 7.5 kW ~ 1000 kW (10 HP ~ 1300 HP (2000 HP in six-wire))
690 V: 15 kW ~ 1500 kW (20 HP ~ 2000 HP (2800 HP in six-wire))
主要功能：軟起動（恆流，電流斜坡，扭矩控制，突跳起動）軟停止，泵停止，軟制動保護功能、電機過載（熱模型）、起動逾時、電機熱敏電阻器、相位序、相位不平衡、供電頻率、電源電路、通信故障、電子剪下銷保護、欠流、輔助跳閘輸入、起動器吸熱器過熱、短路保護電機連線。
電機起動和停止控制全面的電機保護驅動機器和負載保護通信協定支持和多種外部控制系統界面和人機界面。電流顯示電機溫度顯示跳閘記錄（最後8次跳閘）多種功能設定重起延時欠流指示過流指示過載指示自動復位自動停止起動計數器功能鎖，密碼保護存儲/復位功能設定緊急狀態下操作熱敏保護等。
界面：終端控制輸入（3個固定，一個可程式）繼電器輸出（1個固定，3個可程式）模擬輸出（(4-20 mA，可程式）RS485連結機控界面（起動，停止，復位，編程）狀態指示燈故障碼
電源連線：三線或六線連線旁路端子（當IMS2旁路時可提供保護）200 ~ 525 VAC or 200 ~ 690 VAC, 50/60 Hz

伺服驅動器

SDA系列、SDB系列；數控磨床專用，貼標機專用，橫機專用等等。

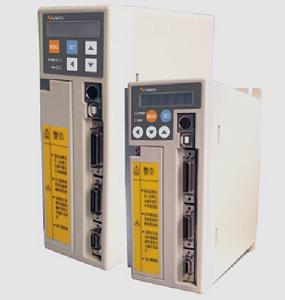

SDA系列全數位化交流伺服控制系統是本公司完全自主研發的產品。

SDA

系統優點：
1、系統自動測量物件參數，自動計算並設定系統參數，使其達到最佳狀態，不需人工調整。
2、系統抗力矩干擾能力強，其力矩剛度已達國際一流水準。
3、動態位置跟蹤誤差小，適合於多軸聯動。
4、調速範圍寬：0.2 -3000rpm，最低最高轉速比達1:15000。如果客戶要求，可定製：0.2 -6000rpm
，允許最低最高轉速比達1:30000。
5、增加了內部可程式設計位置控制，在簡單控制場合，可不加任何其他設備，即可獨立完成控制。
6、它可以迅速匹配任何永磁交流伺服電機，其僅有的要求是編碼器類型一致。(其他品牌需指定允許可選的電機)。
7、允許運行更大慣量負載，可用到中慣量電機轉子慣量的20倍（當負載慣量大於轉子慣量5倍時，需外接制動電阻）（例如：2KW, 電機轉子慣量17x10-4KgM2,則負載慣量可用到340x10-4KgM2）。同功率下的絕對負載慣量值屬於世界最高之行列。功率控制器

spc3系列；　
SCP3系列全數字三相晶閘管功率控制器，採用全數位化設計，集開環、恆電壓、恆電流、恆功率、調功（調零）控制、LZ控制等功能於一體，最佳化的硬體設計，強大的軟體功能，可廣泛用於工業各領域三相電壓、電流、功率的控制、調節；具有標準的通訊接口，能充分滿足高精度的控制要求，適用於阻性負載、感性負載、變壓器一次側；
1、集成度高：集控制、顯示、與外部的配件功能於一體，接線簡單，操作方便；
2、先移相調壓後過零調功控制（LZ控制）；剛啟動短時間內採用移相調壓（軟啟動）；過零調功：減少對電網的諧波污染；LZ控制能有效避免冷、熱態電阻值變化大的負載，對控制器、電網和負載造成的電流衝擊；
3、六種控制模式：開環、恆電壓、恆電流、恆功率、調功（過零）控制、LZ控制，使用靈活達到最佳負載控制；
4、強大的可程式功能；通過MODUS通信對118個參數進行線上設定、調試，最大限度滿足各行業個性化要求；
5、抗干擾功能：輸入、輸出接口採用隔離技術，抗干擾能力強；
6、使用安全放心：控制和電源部分的安全隔離，繼電器報警輸出，額定電流保護及SCR過熱保護。該產品可廣泛套用於玻璃、鋼鐵、建材、窯爐、電爐、石化、有色金屬等電加熱設備及矽碳棒和鉬電極加熱、碳纖維中波加熱管、噴塗設備等產品加熱、溫度控制精度高，功能及品質超越進口產品。

一體機控制器

SGP1系列、SGP2系列；

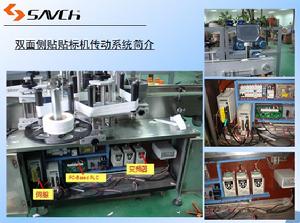

貼標機案例

(屏與PLC的完美結合）
三碁RM9工業觸控一體機技術參數（SGP2系列）ARM9 CPU採用主頻400M強勁機芯，8吋工業級液晶觸控螢幕，內含4路高速輸入，2路高速輸出，1路DA輸出（0~10V）。提供最多8台主單元或者模組組擴展，整合多CPU系統架構，主單元和各模組組都具備有RS485的通訊口。SGP2-40MT-D內置40點IO的最最佳化整合；在承擔2台伺服系統同時可負載6台步進系統、2隻編碼器及1路DA的系統集成方案。
外部擴展模組技術規格
主單元：SGP2-40MR 24點輸入，16點繼電器輸出
SGP2-64MR-C 32點輸入，32點繼電器輸出
AD模組：SGP2-4AD 4路AD輸入， 0~10V、±10V、0~20 mA、4~20mA
SGP2-8AD 8路AD輸入， 0~10V、±10V、0~20 mA、4~20mA
DA模組：SGP2-4DA 4路DA輸入， 0~10V、±10V、0~20 mA、4~20mA
SGP2-8DA 8路DA輸入， 0~10V、±10V、0~20 mA、4~20mA
AD/DA模組：SGP2-2AD/2DA 2路輸入，2路輸出，0~10V、±10V、0~20 mA、4~20mA
SGP2-4AD/4DA 4路輸入，4路輸出，0~10V、±10V、0~20 mA、4~20mA
溫控模組：SGP2-1PTC 1路輸入，熱電偶和PT100集成一體外加PID調節功能
SGP2-2PTC 2路輸入，熱電偶和PT100集成一體外加PID調節功能
SGP2-4PTC 4路輸入，熱電偶和PT100集成一體外加PID調節功能
IO轉接板：輸出繼電器轉接板 24點輸入，16點輸出
輸出電晶體轉接板 24點輸入，16點輸出，電晶體輸出開關頻率8KHZ智慧型控制儀表

計數器CU、計數器CA、長度發信器、轉速線速表；

產品周邊設備

三色燈、信號放大器；

紡機類電腦控制系統

無縫內衣機、電腦橫機、電腦嵌花機、手套機、圓盤針織機、調線機、襪機、打結機、自動繞線機、自動絡筒機等；

行業系統解決方案

貼標機、套標機、印刷前緣機、制袋封切機、紅外橋切機、恆壓供水、稱重配料、冷軋鋼板生產線等；
例三碁調功器在玻璃退火窯錫槽電加熱套用的獨特功能。
