92式5.8毫米手槍

92式5.8毫米手槍

92式5.8mm手槍為慣性閉鎖的半自由槍機式,它採用了槍管繞其軸線迴轉的減速機構。 5.8毫米手槍採用的是鋼心彈。 92式5.8mm手槍為慣性閉鎖的半自由槍機式,它採用了槍管繞其軸線迴轉的減速機構。

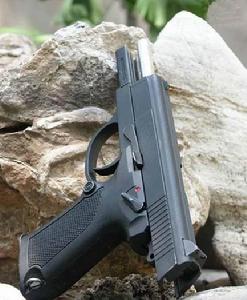

(圖)92式5.8毫米手槍92式5.8毫米手槍

92式5.8毫米戰鬥手槍是中國第一代小口徑自動手槍。該槍的有效射程為50米,初速約460米/秒,全長188毫米,槍管長115毫米,全槍重(含一個空彈匣)為760克,彈匣容量20發。使用DAP92式5.8毫米普通彈。該彈彈長33.5毫米,全彈重6克,彈頭初速約為460米/秒,最大膛壓220兆帕。它的威力是9毫米“帕拉貝魯姆”彈的2.5倍。其射擊精度也極高,在25的距離上射擊,其散布賀半徑僅為42毫米,綜合證明,DAP92式5.8毫米手槍彈的各項性能均已處於世界同類武器領先水平。

概況

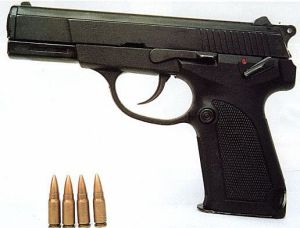

(圖)92式5.8毫米手槍92式5.8毫米手槍與子彈

目前世界各國用武器實現了小口徑化(俄羅斯是5.45mm口徑,西方各國是5.56mm口徑,中國是5.8mm口徑)。但軍用手槍是否也要走小口徑化的道路?根據創傷彈道學的研究成果,小口徑軍用戰鬥手槍裝備部隊勢在必行。目前,世界上只有俄羅斯軍隊裝備了5.45mm小口徑自衛手槍。據報導,西方也在研製5.7mm小口徑手槍,但尚未裝備部隊。中國開始研製小口徑軍用戰鬥手槍的時間比較早,自1994年開始,經過7年的技術方案論證和工程研製,現已通過國家靶場設計定型試驗和部隊寒區、熱區、鹽霧區試驗,各項指標全面達到戰術技術指標要求。

92式5.8mm手槍慣性閉鎖的半自由槍機式,它採用了槍管繞其軸線迴轉的減速機構。其基本動作是:擊發後,因彈殼底壓迫使套筒後坐,而套筒後坐一段距離後,設定在套筒內表面頂部的螺鏇槽與其所容納的槍管上的凸筍接觸,通過兩者上的螺鏇面作用,迫使槍管在45°範圍內繞其線作原地迴轉,達到消耗套筒後坐能量、減緩其後坐運動速度的目的。它與傳統的槍管迴轉式機構不同,傳統的槍管迴轉,目的在於閉鎖,使槍管與套筒形成一個剛性連線,特點是槍管在後坐運動中迴轉。5.8mm手槍是慣性閉鎖,套筒不與槍管發生剛性連線,槍管只有一個繞其軸線迴轉的自由度,不作縱向運動,槍管迴轉的目的是通過附加給套筒一個轉換質量來使套筒減速。

手槍在套筒帶動槍管迴轉之前,設有一個自由行程,以控制槍管迴轉時機,保持彈頭飛出槍口之前槍管不迴轉即原地不動的狀態,保證了彈頭飛行的穩定性。也就是說,5.8mm手槍在發射的內彈道時期,純粹是自由機式。而且該槍採用了新設計。利用手槍的固有零件——槍管來實現減速,而放棄了通過增加機件來實現延遲開的傳統做法,從而有效地減少了全槍零件數。

92式5.8mm手槍採用了20發大容彈量彈匣雙排雙路供彈技術,提高了火力持續性。為了提高供彈具的可靠性,前飛彈筋上方局部加深,托彈簧在托彈板後端的作用位置下移,保證槍彈不低頭、不低尾,供彈可靠;為使彈匣在特殊環境下不集聚泥沙污垢,以利提高可靠性和減輕彈匣質量,在保證使用強度的前提下,彈匣兩側開設了儘可能長的通槽,彈匣蓋上鑽有圓孔。

研製

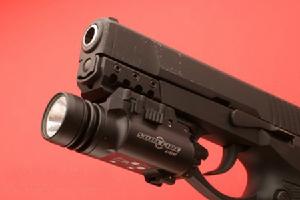

(圖)國產92式5.8毫米戰鬥手槍加裝戰術手電國產92式5.8毫米戰鬥手槍加裝戰術手電

早在新型手槍論證時,就有了研製5.8毫米手槍的意見。理由是:採用小口徑、小質量、高初速彈頭提高殺傷威力是現代單兵武器的一種發展趨勢,在近距離內小口徑、小質量、高初速、大長徑比的鋼心彈進入人體後易失去穩定性,產生偏航和翻滾造成較大空腔,對人體具有較大的殺傷作用,並且淬火鋼心還具有良好的穿性能。另外,由於小口徑槍彈質量和體積小,可增加攜彈量、減輕士兵負荷,提高作戰效能。當時使用5.8毫米口徑的95式槍族中已經有了步槍機槍,使用與95式槍族口徑一致的手槍彈,就可以研製出使用這種手槍彈的手槍、衝鋒鎗微聲槍。這與蘇聯研製的小口徑PSM手槍採用5.45毫米有相似之處。

經過論證後發現,採用9毫米作為新手槍口徑的意見和採用5.8毫米作為手槍的意見均有充分理由。為此,論證部門作出了一個折中的決定:兩種手槍同時上馬。最初的構想是9毫米手槍裝備營(含營)以下軍官;5.8毫米手槍裝備團(含團)以上軍官。 既然是與92式9毫米手槍同系列的手槍,研製方自然想到為了簡化工藝、簡化結構、降低成本和便於大量生產及加快研製進度,兩種口徑手槍採用同一種結構方案。但這種想法並沒有獲得更多的支持。於是,與92式9毫米手槍相比,5.8毫米手槍就成了一種口徑和內部結構完全不同,外型最終也有所區別。從這個意義上說,5.8毫米手槍可稱得上是一種完全新型的手槍。

研製一種完全新型的手槍要做的首項工作自然是內部結構論證。為此,與92式9毫米手槍類似,5.8毫米手槍也提出了多種方案,在加工試製和專家評審後,決定採用槍管固定自由槍機式自動方式,慣性閉鎖式閉鎖,擊錘迴轉式擊發機構,雙排雙進彈匣,鋁合金底把和u型塑膠護板,復進置於槍管下方的設計方案。

起初,研製人員按照確定的戰術技術指標,將5.8毫米手槍的全槍長設計為190毫米。但在設計方案評審時,專家和軍隊使用者感到作為裝備團以上軍官的自衛手槍,這個方案體積太大,建議縮短全槍長度。

縮短全槍長的最簡易的措施是縮短槍管長。而槍管越長,槍的威力和精度就越好。因此研製人員面臨的首要問題就是論證縮短槍管後是否會造成槍枝總體性能的下降。於是1995年3月,研製人員於槍彈廠做試驗,將彈道槍槍管由110毫米減小到90毫米。試驗結果表明,彈的精度和威力與110毫米長的槍管基本相當。根據這一結果,研製方開始進行短槍管型手槍方案設計,全槍長為170毫米。從那時起到1996年2月,短槍管型手槍做了兩輪設計、試製和試驗。結果均未達到理想效果。出現的主要問題是射擊時震,即後坐衝量太大,以及槍口焰和噪聲大。於是1996年3月,研製人員只好又回到原技術戰術指標進行長槍管方案設計。重新設計方案樣槍後,解決了抽殼、供彈等技術難題。但射擊時震手現象仍比較嚴重。

這時,上級主管部門已經對5.8毫米手槍的研製有些失去了耐心,提出將5.8毫米手槍下馬。但5.8毫米手槍的成敗實際上關主要是塑膠握把和握把中的彈性支架,當然還有部分內部結構。具體方法為,將92式9毫米手槍的槍管迴轉短後坐式自動方式變為槍管迴轉但不後坐,彈殼的後坐能量通過套筒螺鏇槽斜面作用於槍管的菱形導引凸筍,使槍管自動開鎖。這使很大一部分後坐能量在這一過程中得以損耗,達到減震的目的。不過採用這種結構後,5.8毫米手槍的自動方式就由原來自由式自動方式變成了半自由式自動方式。再加上彈性支架和塑膠握把的減震作用,5.8毫米手槍的射擊震手現象終於得到了圓滿解決。試驗結果表明,5.8毫米手槍的減震和止跳效果甚至比92式9毫米手槍還要好。

2001年,5.8毫米手槍正式設計定型,被命名為“QSZ92式5.8毫米手槍”,簡稱為92式5.8毫米手槍。

性能

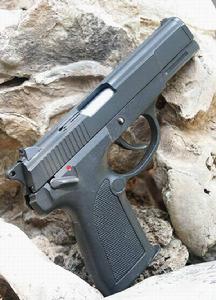

(圖)92式5.8毫米手槍92式5.8毫米手槍

槍輕而身短

在同類武器中是重量最輕、長度最短的。

可靠性最好

在一般環境和特種條件下故障率均小於0.2%。特種條件不僅僅指高溫(50℃)、低溫(-40℃),還包括揚、淋、浸泥沙河等。在浸泥的試驗中,一立方米的水,第一階段是1.5千克泥沙,攪拌後將槍和彈放在其中,拿起來,不準甩,直接使用,不能出故障。到第二階段,是3千克的泥沙,手槍都能順利通過試驗。經試驗的國外手槍一般都不能通過浸泥沙、揚塵、淋雨等試驗。

威力最大

能在50米處穿透鋼盔後還可穿透50毫米厚的松木板。與帕彈比較,其侵徹威力、殺傷威力等都要大。5.8毫米手槍採用的是鋼心彈。5.8毫米手槍是戰鬥手槍,要打頭盔,還要打防彈背心,所以對穿甲性能要求比較高,採用了鋼心彈,在保證精度的同時,增大彈的威力。

結構

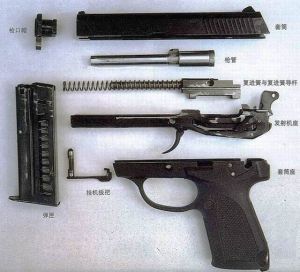

(圖)92式5.8毫米手槍國產92式5.8毫米戰鬥手槍分解

手槍

1、獨特的開閉鎖機構

由於5.8mm手槍彈的膛壓和初速都比較高,要使槍機質量輕而且後坐速度不能太大,保證射擊時平穩、舒適,必須採用合理的開閉鎖機構。5.8mm手槍採用了慣性閉鎖,槍管迴轉半自由槍機式自動方式。槍機後坐2mm自由行程後,槍機迫使槍管迴轉,消耗槍機後坐能量,降低後坐速度,減輕後坐撞擊,因而射擊時握持舒適,不震手,並可提高射擊精度。

2、完善的保險機構

手動保險

手動保險裝在發射機座上,左右扳把外露在底把兩側,操作方便,轉換迅速。扳把置於保險位置時,可同時鎖住擊錘和槍機,這時擊錘壓不動,扳機也扣不動。手動保險還設計有待擊解脫功能,可使全槍從待擊狀態直接轉換到保險狀態,轉換中擊錘在其簧力作用下迴轉,作用在保險上,絕對打不到擊針,保證使用安全。

擊針保險

擊針保險是為防止在彈膛內有彈時,由於意外撞擊(如跌落到地面)引起走火而設計的。它利用擊針保險軸鎖定擊針來實現保險,只要不扣動扳機,不論哪種意外事件發生,都不能使擊針向前運動,杜絕意外走火,保證使用安全。

不到位保險

不到位保險是為使用安全而設計的,保證每發槍彈的發射都必須在槍機復進到位閉鎖後進行,否則即使扣動扳機也不能發射。

3、具有單動和聯動功能的發射機構

此槍既可保證首發聯動,開火迅速,又可保證擊發不響時,實現第二次擊發。擊錘待擊擊發時為單動擊發,扳機力小、行程短、射擊準確度高。

4、注重人機功效

此槍外形美觀大方,握持舒適。採用強度高、韌性好的工程塑膠注塑成型的整體槍底把,手感好,解決了嚴冬季節使用時凍手的問題。

保險扳把和彈匣扣的設計便於左右手使用。保險扳把左右設定,外露於底把兩側,左右手均可操作。彈匣扣可根據需要調換安裝方向,以適應左手使用。

準星照門上設有螢光點,便於夜間射擊。手槍兩側設有溝槽,可安裝雷射照準器,提高射擊精度。

5、良好的勤務性和維修性

本槍採用了一件多用、一件多能的設計原則。如復進簧既提供槍機復進的動力,又可使掛機扳把復位;擊錘簧兼作保險定位簧;擊錘簧座兼作保險定位銷等。採用組件、部件組合式結構,儘可能減少零散小件,分解結合方便,防止零件丟失。

6、廣泛採用新材料、新工藝

採用熱塑性好、強度高的工程塑膠整體握把結構代替傳統的金屬槍底把,加工工藝簡單,注塑一次成型,一致性、經濟性好;主要結構件,如發射機支架採用衝壓工藝,效率高;採用化學複合成技術進行表面處理,提高防腐蝕能力。

7、良好的可靠性設計

為了提高武器的可靠性,從開始設計就注意可靠性設計。供彈具的可靠性對武器系統可靠性影響極大。採用大容彈量的20發雙排雙進彈匣,前飛彈筋上方局部加深,托彈簧在托彈板後端的作用位置下移,保證槍彈不低頭、不低尾,供彈可靠;為使彈匣在特殊環境下不集聚泥沙污垢,以利提高可靠性和減輕彈匣質量,在保證使用強度的前提下,彈匣兩側開設了儘可能長的通槽,彈匣蓋上鑽有圓孔。

槍管迴轉的螺鏇槽設定在槍機內表面頂部,槍管上的突起與之相配合,這樣設定不易沉積泥沙污垢,有利於槍機運動的平穩性和可靠性。

手槍彈

1、彈頭結構為尖頭、弧形、平頭加長鋼心、帶尾錐。彈形係數好、阻力小、存速能力強、斷面比能大、侵徹效果好。

2、彈頭採用大長徑比,接觸軟目標後易失穩、翻滾,造成較大殺傷。

3、手槍彈彈頭內設計了一個硬質鋼心,比能大,足以穿透232頭盔鋼板,在鋼心後還有一個質量和比重都較大的鉛柱,利用它的慣性推力,進一步增強了鋼心的侵徹、殺傷威力。

4、採用鋼心、柱組合結構,確定合理的彈頭質心位置,通過工藝保證裝配質量不偏心,提高射擊精度。

5.8mm手槍及彈的研製成功,標誌著軍用小口徑戰鬥手槍將代替舊式大口徑戰鬥手槍,繼國際上已出現的5.7mm和5.45mm手槍彈之後,5.8mm小口徑手槍彈應運而生,體現了個人使用的武器小口徑化的發展趨勢。

主要技術

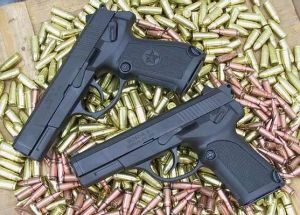

(圖)92式5.8毫米手槍92式5.8毫米手槍
92式5.8mm手槍

口徑:5.8mm

使用彈種:DAP5.8mm普通彈

全槍質量:0.76kg(含一個空彈匣)

全槍長:188mm

彈匣容彈量:20發

射擊方式:半自動

自動方式槍管迴轉:半自由槍機式

閉鎖方式:慣性閉鎖

初速(V5):460±15m/s

射擊精度:R50≤55mm,R100≤140mm (25m立姿無依託)

故障率:<2‰

全槍壽命:≥3000發

發射原理

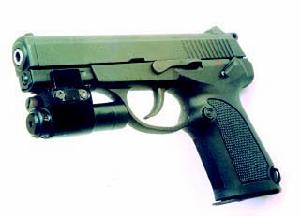

(圖)92式5.8mm手槍加裝雷射照準器92式5.8mm手槍加裝雷射照準器

92式5.8mm手槍為慣性閉鎖的半自由槍機式,它採用了槍管繞其軸線迴轉的減速機構。其基本動作是:擊發後,因彈殼底壓迫使套筒後坐,而套筒後坐一段距離後,設定在套筒內表面頂部的螺鏇槽與其所容納的槍管上的凸筍接觸,通過兩者上的螺鏇面作用,迫使槍管在45°範圍內繞其軸線作原地迴轉,達到消耗套筒後坐能量、減緩其後坐運動速度的目的。它與傳統的槍管迴轉式機構不同,傳統的槍管迴轉,目的在於閉鎖,使槍管與套筒形成一個剛性連線,特點是槍管在後坐運動中迴轉。5.8mm手槍是慣性閉鎖,套筒不與槍管發生剛性連線,槍管只有一個繞其軸線迴轉的自由度,不作縱向運動,槍管迴轉的目的是通過附加給套筒一個轉換質量來使套筒減速。

手槍在套筒帶動槍管迴轉之前,設有一個自由行程,以控制槍管迴轉時機,保持彈頭飛出槍口之前槍管不迴轉即原地不動的狀態,保證了彈頭飛行的穩定性。也就是說,5.8mm手槍在發射的內彈道時期,純粹是自由槍機式。而且該槍採用了新設計。利用手槍的固有零件——槍管來實現減速,而放棄了通過增加機件來實現延遲開鎖的傳統做法,從而有效地減少了全槍零件數。

92式5.8mm手槍採用了20發大容彈量彈匣雙排雙路供彈技術,提高了火力持續性。為了提高供彈具的可靠性,前飛彈筋上方局部加深,托彈簧在托彈板後端的作用位置下移,保證槍彈不低頭、不低尾,供彈可靠;為使彈匣在特殊環境下不集聚沙污垢,以利提高可靠性和減輕彈匣質量,在保證使用強度的前提下,彈匣兩側開設了儘可能長的通槽,彈匣蓋上鑽有圓孔。

主要任務

92式5.8mm手槍的研製目的是為軍隊指揮員特種部隊等戰鬥人員提供的自衛或軍用戰鬥手槍,主要用於殺傷50m距離內的有生目標,手槍彈在50m內法向擊穿232頭盔鋼板後,還能擊穿50mm厚松木板。殺傷效果優於9mm Para彈,彈頭侵入人體形成的空腔效應是Para彈的2.5倍。手槍彈殺傷威力之大,堪稱世界第一。
