電子分色機電子分色機是利用光電掃描和電子計算技術替代照相機進行圖像製版的設備,根據電子分色原理設計製造的機器。

簡介

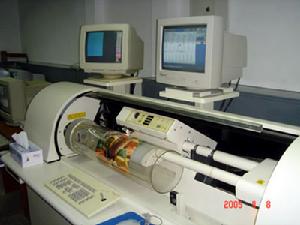

電子分色機電子分色機
電子分色機是利用光電掃描電子計算技術替代照相機進行圖像製版的設備,根據電子分色原理設計製造的機器。1954年美國時代公司所屬印刷發展公司製造的 PDI電子分色機是全世界第一台,由於電子分色機的效率高、產品質量好、節約感光材料,20世紀70年代以來在全世界推廣開來。中國第一台出現是1974年由上海市印刷一廠向聯邦德國購入的DC-300A型。之後,相繼引進日本、英國的電分機,已成為書刊印刷廠圖文製版的重要設備。20世紀70年代中,上海延安機器廠曾自製成功一台電子分色機,投產後一直在上海美術廠使用,20世紀80年代中期,因工藝老化而被淘汰。

歷史沿革

出現可供生產套用的電子分色機是美國時代公司所屬印刷發展公司製造的 PDI電子分色機。雖然在1954年就已製成,但發展十分緩慢。
20世紀60年代中,英國克羅斯菲爾德公司聯邦德國海爾公司及大日本網點版製造株式會社都先後製造了電子分色機,並且不斷改進完善,推出了多種新型的機器。60年代以後,世界市場上的分色機絕大部分是這3家公司製造的。
1984年中國印刷科學技術研究所製造的PDF802普及型電子分色機通過了鑑定並投入市場。
1987年又有 PDF823J型電子分色機通過了鑑定並投入試生產。該機系用微型計算機控制並用氬離子雷射作記錄光源。

設計原理

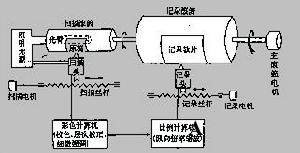

電子分色機電子分色機原理圖
電子分色機是根據電子分色原理設計製造的機器。
電子分色機的結構可分為掃描、記錄、層次及色彩校正電路、控制縮放比例的比例計算機 4個大部分。掃描及記錄兩部分機械可以裝在一個機架上,也可以分別裝置。多數電子分色機採用前一種結構,掃描部分由掃描光源、原稿滾筒及掃描頭組成。掃描光源多數用溴鎢燈,由光源發出的光經過光學系統或光導纖維傳導並聚焦成一個小的光點射到包覆在原稿滾筒上的反射稿上或貼附在原稿滾筒上的透射原稿背面。原稿滾筒以一定的速度鏇轉,掃描頭在以一定的速度橫向移動的同時接受由原稿透射或反射過來的光,並通過光學系統及光電倍增管將接受的光轉換成紅、綠、藍3個顏色的電信號,就這樣逐點掃描直到掃完原稿的全部。電信號經過前置放大彩色校正、層次校正、底色去除、細微層次強調等電路後輸出。
輸出的信號進入控制縮放比例的比例計算機,使感光片上記錄下來的圖像尺寸符合出版物版式的要求。比例計算機電路主要包括:時鐘信號產生電路分頻電路模數轉換電路磁芯存儲器半導體存儲器等。最後輸出的仍是模擬電信號,用來控制記錄頭在感光片上曝光。通過協調數字計算機輸出信號的速度,記錄滾筒的轉動速度及記錄頭橫向移動速度,即可得到將原稿按預定比例縮小或放大的圖像,由比例計算機輸出的模擬信號進入記錄部分。記錄部分由記錄滾筒及記錄頭組成。記錄滾筒以一定的速度轉動,記錄頭同時也以一定的速度作橫向移動。舊式記錄頭是 1個輝光管,它的亮度隨著由比例機構輸送過來的電信號的強弱變化,在包覆於記錄滾筒上的感光片曝光。新型記錄頭的光源改用雷射,多數電子分色機採用氬離子雷射,有的用氦氖雷射。如用接觸網屏加網,則雷射由電光調製器調製後在感光片上曝光。光的強弱決定於輸入電光調製器的電信號的強弱。新型的雷射記錄頭帶有電子網點發生器,可以不用接觸網屏而直接在感光片上曝光,並可根據不同印色的要求,形成不同角度的網點排列。

功能特點

電子分色機電子分色機圖解
電子分色機的主要功能有:
①可用彩色透明正片原稿或不超過一定尺寸的反射稿
②能制出陰圖或陽圖分色片
③可以製作連續調或加網分色片;
④可以放大或縮小;
⑤掃描1次分出2色或4色分色片;
校正層次及色彩;
⑦底色去除;
⑧細微層次強調;
⑨套用“非彩色結構”複製法製作分色片。

電子分色機特點,是可將一張拍好的彩色底片裝到機上,經6—7分鐘便可同時製得用來製作印版的四張分色底片,質量高,速度快,又能降低製作印版成本。由於電子分色機的效率高、產品質量好、節約感光材料,20世紀70年代以來在全世界推廣很快。尤其電子網點發生器發明後,產品質量進一步提高,並且出現了大尺寸(成品最大可達85×106厘米)的電子分色機,因而在分色製版上取代了照相分色

工作基準

電子分色機656型號電子分色機-電子掃描分
電子分色機工作,則必須確定其正確的工作狀態,以保證電子分色各項功能的正常發揮。電子分色機的工作基準分為兩類:第一是電子分色機工作基準的調節;第二是電子分色機的工藝性調整。其目的在於(1)保證電子分色機顯示值與實際分色片上的測定值的一致;(2)消除電子分色機自身所產生的各種誤差;(3)保證電子分色機各項功能使用範圍和強度的正確和穩定。以英國克勞斯費爾德公司的M656型電子分色機為模型進行闡述
一、電子分色機工作基準的確定
1.雷射值的確定
電子分色機輸出的雷射值不僅直接決定了分色片曝光量的多少,即直接決定了電分片顯示網點值和輸出網點值是否吻合;而且還直接影響到價格昂貴的雷射器的壽命。因此電子分色機安裝完畢後就必須在保證電分片網點質量和處長雷射器壽命的前提下,選擇一個合適的雷射輸出值
雷射值的確定需在掃描雷射軟片、沖洗藥液和沖洗條件固定的情況下進行。當其中某個條件變化時應立即作適當調整,具體過程如下:
1)首先根據沖洗藥液的配方與推薦沖洗條件調整顯影機,使其沖洗時間、溫度,藥水補充的能滿足要求,特別是顯影溫度套用高精度測溫儀測試,不能只以機器顯示值為準,若二者不相符則調整控溫電路使其保持一致。調試好後試沖幾張感光測定梯尺,檢查是否達到正常沖洗條件。
2)在電子分色機中選擇一個較低的雷射功2.0mW3.5A,掃描多幅電子梯尺。
3)將掃描好的梯尺分別以軟片推薦顯影時間T為基準以,對多幅梯尺分別顯影。
4)用透射密度計測出梯尺100%網點密度與第16級網點密度及各梯級的網點百分比值,使實地密度,第16級網點密度,第16級網點百分比,其餘值同機器設定值相一致。
5)當實地密度第16級梯尺網點(陽/陰)doc≤52/48%時,則適當增加雷射值,反之當實地密度,第16級梯尺網點(陽/陰)dot>52/48%時,則要適當減少電子分色機的雷射值。
6)雷射值調整需進行反覆數次才能達到且應每天掃描一條梯尺來進行檢查,若不符合要求通常用調整顯影時間。顯影溫度來調整。每月則需對雷射值檢查調整一次。當更換軟片型號,或顯影定影藥液後則必須重新調整。
7)雷射器每工作半年需清潔光路一次,每年更換濾色片,更換濾色片及清潔光路後都必須對雷射值重新調整。
2.軟片線性化
軟片線性化是指電子分色機中圖象信號的顯示值與曝光記錄後分色片上獲得的密度值或網點百分比完全對應的工作。由於所用記錄軟片和顯影條件等的非線性影響,電子分色機中圖象信號的顯示值與曝光記錄值往往存在一定差距,使操作定標失去正確的客觀標準軟片線性化則能調整和消除上述非線性影響,並加以補償,保證電子分色機操作的規範化
其方法是先讀出機器中設定的32級灰梯尺各級的密度或網點百分比數值和測出掃描後32級灰梯尺的各級密度或網點百分比的數值。然後在坐標紙上以梯尺級數為橫軸,密度或網點百分比為縱軸建立的直角坐標系中描出各自的曲線如圖5.4所示,其中實線為實測32級梯尺曲線,虛線為機器中的32級梯尺曲線,然後再調整雷射值和顯影使二者一致或方差趨於零。
3.白平衡
由於電子分色機掃描光源、濾色片、光電倍增管及掃描頭光學系統光譜特性的差異和不理想,掃描頭採集原稿光信息後獲得的Y、M、C、US四個通道的電信號(數位訊號)往往不能正確代表掃描區域的顏色特徵,亦即一掃描區域為中性灰時,Y、M、C、US四個通道信號不相等。從而造成(1)對原稿顏色的識別錯誤。(2)對無密度階躍區域產生虛蒙信號。因此在工藝性調整之前必須將掃描頭對準純白色,將四個通道調節至相等,這項工作稱之為白平衡,它可以消除機器誤差對複製質量的影響。
電子分色機每當重新開機、初始化、更換分析滾筒、改變分析光孔、更換分析鏡頭,變動焦距或改變掃描原稿類型後都必須重新進行自平衡。白平衡中通常用清晰滾筒或反色白標代表白平衡最小密度和沒有光給光電倍增管的黑標代表最大密度。白平衡必須使Y、M、C三通道對最小密度和最大密度均能保持相等。
若白平衡執行兩次後不能完成,則需對掃描系統中下列要素進行調校。
1)清潔分析鏡頭和光學系統。
2)檢查校正掃描光點聚焦鏡頭是否合適。
3)檢查分析光點是否位於光孔中,並調整到光孔中心。
4)選擇合適的分析光孔。
5)調整燈室使輸出光強值最大。
6)選擇正確濾色片
7)檢查白平衡點是否位於透明滾筒乾淨位置或位於反射白標上。
8)檢查分析鏡頭焦距是否清晰。若上述調整後仍不能白平衡,且又是最小密度(白)不能平衡則可能是由於光強不夠造成,因此必須清潔燈室光路,調換灰濾色片或更換燈管。若白平衡時白和黑兩點都不能平衡,則多由電氣故障造成,適當調高電壓值後仍不能平衡,則應請專業維修人員調整。
4.明度曲線的選擇
明度曲線能夠直接影響複製圖象的層次關係和色彩再現,因此在電子分色機基本工作模組中存貯了一條通用明度曲線,而該明度曲線是一種平均計算的明度曲線,可適應於常用型原稿。但是許多原稿在分色時採用平均明度值並不能得到滿意效果,因此應根據原稿分色的要求,按下列推薦數據調整機器中的明度曲線,以獲得高品質的複製效果。

工藝性調節

在正確確定電子分色機的工作基準之後,還必須以標準原稿為基礎,確定數套不同類型標準原稿的複製工藝參數,以保證各種原稿複製質量的穩定和一致,提高生產效率。
1.灰平衡
灰平衡是指用三原色疊印再現中性灰梯尺各級時三原色油墨的網點百分比構成。灰平衡不僅直接決定了彩色製版整體色調與色彩的再現,而且控制了油墨紙張呈色性能、墨層密度疊印效率網點擴大。是彩色圖象複製中使圖象色彩、層次和印刷穩定的綜合手段。灰平衡的優劣直接決定了彩色複製工藝水平的好壞及色彩再現的準確性。
彩色圖象複製過程中的灰平衡解算有兩類方法。其一是數學解算法,即對所選用的三原色油墨用彩色密度計分別測量出三原色油墨實地的分光密度,然後通過Nevgebauer方程解算出中性灰梯尺各梯級採用三原色複製的三原色網點百分比構成。其二是試驗法,即首先製作灰平衡測試表,用三原色油墨打樣後,在標準光源下求出各級中性灰的測試及其三原色網點百分比構成。然後建立以印刷密度PD為橫軸,三色網點百分比為縱軸的直角坐標系,平滑連結各原色的各點,即可得兩者間的關係曲線--灰平衡曲線。
2.白場/黑場的定標選擇
白場/黑場的定標又稱高調點、暗調點的定標,在彩色複製中由於原稿密度範圍難同複製的範圍相同,且絕大多數情況下原稿密度範圍都大於複製密度範圍。因此在確定複製的密度範圍後,則必須將原稿密度範圍變換到電子分色機圖象處理的範圍內,即將原稿的高光點和暗調點分別對應於電子分色機圖象信號最大值最小值。此項工作在CROSFIELD公司的M系列電子分色機中稱為"白場/黑場定標",在Hell公司的電子分色機上稱為“圖片調節”,在DS公司電子分色機中稱為“原稿密度設定”。
高光點、暗調點(白場/黑場)的選擇能非常顯著地改變圖象複製的整體效果。高光點(白場)若選在較低的密度區域,則使整體複製圖象密度提高,從而導致層次曲線斜率下降,圖象效果則表現為深而平。反之高光點(白場)若選在較高密度區域,則使整個圖象的複製密度範圍下降,層次曲線斜率變大,圖象效果則表現為淺而嶄。同理將暗調點選在較低的密度區域,則會使圖象深而嶄;反之將暗調點選在較高密度區域、則會使圖象淺而平。
白場/黑場定標有三種方式。
1)自動中性白場/黑場定標,它可以自動消除定標點區域內的一定色編,但仍保留該區域內的偏色狀態。
2)中性灰方式白場/黑場定標。它可以將定標點區域按中性灰平衡參數強行製作成中性灰色,消除定標區域中所有色偏。
3)手動方式白場/黑場定標,它可以根據用戶指令及意圖來確定白場、黑場定標點各通道的定標值。定標均以C版為基準進行,在圖象中首先選擇合適的高光點作白場,暗調點作黑場,並可比較多點從中選出最合適區域,然後順序確定白場C、M、Y、BK的四色網點百分比(密度),黑場C、M、Y、BK的四色網點百分比(密度〕。從而確定了圖象調子的長短與高光點暗調點的網點構成。
3.層次校正
層次校正是在正確白場/黑場定標之後,作業人員根據用戶要求、原稿狀況、複製工藝及目的和藝術再現所確定的圖象灰度分市,層次校正確定了圖象的調子或色彩的總體效果,層次校正可以增大或降低圖象中不同部位的反差和細節,即通過對層次曲線形態的改變來改變圖象的階調。
層次校正曲絨是指按前述方法推導出的層次轉移曲線或圖象密度與其分色陰圖(或陽圖)間的關係曲線。而層次校正則是在該曲線基礎上用電子分色機的層次校正功能對其進行某些變換,獲得所期望的工作曲線。
層次校正由高調(HL)、中間調(MT)和暗調(SH)三部分組成,同時對各色版產生作用。
層次校正中各校正參數的變化對圖象層次的影響是不相同的。
在了解層次校正參數對圖象層次變化的規律後,還應注意以下幾點。
1)層次調整的極限,層次校正中HL、MT、SH三個層次校正信號的提高與降低是有限度的。它隨白場/黑場的定標範圍(又稱原稿反差)變化而變化。當原稿反差大,則層次校正的提升與降低範圍大。如原稿A的反差小於原稿B,則A的校正參數值域為[0,±17>,B的校正參數值域為[0,±30>,其對應網點變化A為[0,±25%>,B為[0,±36%>。
2)層次表現原稿反差之關係,層次的表現主要與定標白場/黑場之反差相關。在灰梯尺上選定A(0.20)、B(2.20)、C(1.40)、D(3.40),當一幅以AB為白場/黑場輸入點,另一幅以CD為白場/黑場輸入點。當採用相同數據設定時,則兩者層次曲線形狀相同,即只有適當控制原稿密度範圍才能保證層次的正確再現。
3)層次校正參數同層次曲線關係,同一層次校正參數在不同原稿反差的層次再現中,對層次曲線的作用不同。如圖5.11所示,原稿反差愈大,曲線的形狀上凸程度愈大。圖中(a)是採用橫軸密度值相同的情況,圖(b)是按不同反差值相同橫軸長度的情況。4)層次校正還需考慮圖象放大倍率,加網線數及印刷用紙對層次再現的影響,放大倍率愈大,加網線愈粗,則應使圖象反差大且中暗調再現性。
4.色彩校正
色彩校正是以標準色標為依據,採用電子分色機的多種校色功能對原稿色彩進行的修正。色彩校正既要對主色調著重強調和注意原稿中諸如膚色之類記憶色複製的準確性,也要綜合考慮各色彩之間的匹配與藝術再現。
色彩校正的目的是,l)使原稿中不正確的色彩部位正確再現;2)對由於原稿類型或原稿色彩環境在複製過程中產生色彩降低的變比部位予以補償;3)為適應印刷油墨特性而進行的色彩信息的調整;4)為追求特殊創作效果和藝術再現對原稿色彩的改變。
色彩校正的方法有二類,第一是整體校色。整體校色由1)選擇合適的白場/黑場定標對原稿整體偏色處理,如中性方式白場/黑場定標即可在定標範圍內去除原稿的偏色,2)用改變某色版層次曲線的CAST方法,CAST能使構成圖象的三原色曲線按如圖5.12所示的方式,使其二原色比例構成發生改變,從而從整體上改變圖象色彩,尤其可以用來糾正由於感光材料感光度不平衡或反差係數不平衡造成的偏色。3)層次改變和灰平衡變化對色彩強度的影響。第二是局部校色。它採用電子分色機校色功能由六個特定專色的較正來進行,每個專色由四個通道校色數據組成,共24個校色參數,其方法是1)正確確定校正專色的基本色量。2)正確確定兩個基本色的比例(如G中的Y、C比例,R中的Y、M比例,B中的M、C比例)。
色彩校正應綜合套用能夠對顏色產生作用的功能。不要對一個色彩用一種功能過度校正,校正亦不可過於頻繁,以免產生混亂。對彩色中黑通道應在黃、品紅、青三通道之後。應當注意反差過大/過小的透射稿或反對稿獲取完全正確的校色是極其困難的,尤其是色彩飽和度過大或過小的透射稿。總之校色應以突出主色為中心,兼顧其它色校正為原則。
5.細微層次強調
圖象細微層次強調即圖象的清晰度調節。它要根據原稿的主題、原稿的風格與特點、原稿的顆粒度和清晰度、圖象縮放倍率和加網線數來正確選擇光孔比邊飾寬度與強度以保證圖象清晰度的質感和諧,避免顆粒效應浮雕效應
電子分色機細微層次強調是一個綜合的圖象銳度增強體系,其出下列多個控制參數構成。
1)USM閾值:USM閾值是控制圖象尖銳與平滑範圍的參數,可知USM強度與圖象密度變化成正比,並受USM平滑的影響,在較低USM閾值T時.USM平滑只對較小圖象細節作用,而在較高的USM閾值T時,USM平滑則對較多的圖象細節作用,亦即在圖象密度變化位於[0,T>時,則圖象清晰度強調值為,平滑度為T;而圖象密度變化大於T時、則圖象清晰度強調值為T,平滑度為0。
2)邊緣剪裁:邊緣剪裁的目的是控制USM增強值大時在高反差區域由於邊緣的過度增強而造成的高頻噪聲,亦即圖象邊緣出現的黑斑,而在低反差區域則依然完整保持USM增強值。
3)USM密度D/D:彩色圖象複製的原稿在高密度的暗調區域其圖象細節少但圖象顆粒明顯,因此在暗調區域某個密度範圍內減少USM強調至關重要,其具體方法是如圖5.14所示,D處USM強調值開始衰減,當到D位置時USM強調值為零。
4)彩色增強:彩色增強是根據色彩的不同色視覺清晰度反映在黃、品、青三通道上給予不同的強度來提高圖象清晰度效果和視覺色彩平衡。
5)黑版增強:黑版增強是專門為黑版設計的用以增強黑版“邊飾”的幅值和寬度的控制參數。
6)負片增強:它是指在掃描負片(陰圖)時對邊緣上密度低的一側邊緣邊飾強度加大,即使“白邊飾”大於“黑邊飾”。
7)白衰減:白衰減的作用是改變邊緣邊飾的對稱性,若白衰減為零時,則可增加“黑邊飾”側的密度值。
在具體作業時,細微層次強調的調整由鮮銳度(USMSHARP)和平滑度(USMSMOOTH)兩個參數共同控制。其中鮮銳度用於加強圖象密度變化區域的視覺對比度,增強圖象細節。而平滑度則是光滑小或不需要的密度區域如圖象顆粒的抑制、膚色細膩化、絲綢的質感等。它們共同由一個閾限值來調節,電子分色機的細微層次方法已經非常成熟,作業時只需要根據原稿類型,按下表改變有關參數,並結合放大倍率掃描光孔,即可獲得令人滿意的效果。細微層次強調還應避免顆粒效應和浮雕效應的產生。相反套用該功能也可以產生的顆粒及浮雕效應來製作某些特殊藝術效果。
6.圖象的層次、校色和細微層次強調的關係
在各種對圖象進行的校正中層次確定了圖象的基本輪廓和各種顏色之間的相互關係。亦即層次校正對所有顏色均存在校正作用,而校色僅僅是對某種色相或幾種色相起校正作用,即層次作用是整體性的、全面的,而校色作用則是局部的。層次校正應優先於彩色校正。因而校正過程上應先層次,後顏色,再清晰度,否則將欲速則不達,前功盡棄。層次校正同樣會對清晰度產生影響,層次確定了圖象邊緣的密度變化大小,當層次校正使某區域特定密度的顏色更為鮮艷時,圖象清晰度及細微層次亦相應增強。
7.柔色處理
柔色處理是針對在一定色彩飽和度條件下的彩色(如膚色絲綢質色金屬器皿的反光)在完成校色處理後存在的色彩不準而製作的一種特殊校色方法,僅對低飽和度色彩產生作用。它由去除中性灰成分後的三色中最高網點百分比值計算而來,並受最高網點百分比和最低網點百分比之間差值的制約。
柔色處理對低飽和度的明、暗色調均具有作用,但對柔色最為顯著。其作用範圍限定在三色中最大網點百分比及其與最小網點百分比之差值在40%以下,最大校正量在15%以內。柔色校正處理是通過同明度曲線相類似的柔色曲線來控制,它在各通道對各種色的量值相同,其數值如下。
1)0.00
2)1.43
3)3.46
4)2.12
5)1.4
6)0.68
7)0.31
8)0.11
9)0.00
10)0.00
11)0.00
12)0.00
13)0.00
14)0.00
15)0.00
16)0.00
柔色處理時對色彩識別分為通用色純淨色髒色三種模式,其中通用對所有柔色產生作用,純淨色只能對含灰色成分極低的柔色產生作用,髒色則只能含有一定灰色成分量以上的柔色作用。
8.黑版
黑版是為了加強和改善彩色圖象複製中暗調正確層次再現的穩定灰平衡而設計的。黑版的加入可以有效地擴展和增強彩色圖象層次的再現範圍和表現力
黑版製作由黑版曲線,黑版層次和黑版控制參數(黑版起始點的黑版斜率)。其中黑版曲線是由灰平衡曲線上各級三色疊印部位的密度和灰平衡曲線上加印黑色的密度之間的差值經黑版層次計界而得。黑版控制參數由黑版起始點和斜率二者控制,其中黑版起始點決定廠在圖象高調處黑版起始位置,斜率則決定了暗調點(黑場)的黑版網點值。黑版層次與其它各色版層次校正方法與作用類似,其能夠有效地改變黑版曲線的形狀,實現對所需階調部位的強調,以儘可能滿足不同種類型彩色圖象複製中灰平衡的需要。
9.PCR
PCR(PolychromaticColorRemoval)即非彩色結構,其含義是用黑版替代任何彩色中的中性灰成分。
PCR是以常規分色為基礎,對其彩色中的灰色用黑版替代.因此其技術關鍵是去除和替代的合理性。在電子分色機中這個技術關鍵被分解成以下控制參數。
1)PCR去除量,去除量可在0%~100%範圍內選擇。
2)最大油墨疊印量:即四色疊印的油墨量,它的改變可使PCR比例產生變化。
3)最大黑版百分比:它確定黑版所需的最大網點值。
4)三色中的黑版量:它決定三色中允許產生的黑版量。
5)PCR高光:它可以使高光部位(0%~40%)的黑版量自然衰減以保證高光部點陣圖象潔淨,鮮明。
6)PCR暗調:它使圖象暗調部位(6O-100%)的黑版量從正常值自然增強,補償底色去除後的黑版量。
7)PCR彩色校正:它是建立一套二色加黑彩色再現的顏色校正系統不同於傳統彩色校正。
PCR工藝實施的關鍵是在電子分色機上建立一組合適的控制參數,然後分色時按常規方法定標,然後直接進入PCR模式後再分色作業。
10.彩色負片分色
彩色圖象複製中絕大多數是正片.其同景物影調、色彩一致,其某些誤差在負轉正時已經糾正,可以同複製結果相比較,因此作業分色時易於控制,能保證圖象質量的再現效果。而彩色負片則與彩色正片不同,第一是其色彩再現與實際景物成互補關係,第二是密度範圍小,第三是存在著色罩(ColorMask)影響,而色罩本身隨感光材料製造工藝及沖洗條件變化而變化,且極不穩定,這些給分色作業帶業了許多不利。但是電子分色機中設定的彩色負片分色功能可以實現負片分色作業。在預打樣配合下可以取得令人滿意的效果。其方法是,以色罩為白平衡點,使機器平衡,以最黑處為白場,最白處為黑場,按常規分色定標,校色則用互補方式,其它調節同常規工藝相同,在預打樣器上預掃描出圖象效果,對不足之處再次調整,最終即可獲得同正片分色相同的效果。
11.限制與二值化功能
限制功能是為某些彩色圖象複製的特殊藝術加工處理製作的特殊技術,其作用是對圖象階調在某些部位分解,並將其控制在特定的網點百分比值上,限制可在圖象高調暗調二端進行,選擇點由用戶任意選擇,如圖5.18所示,它既可以Y、M、C三色通道共同使用,也可以在Y、M、C三通道上單獨進行。
二值化是一種圖象按某個密度(網點百分比)分界點分解成2個灰度值圖象的技術。其可以用(1)繪圖、圖形、文字的分色掃描,(2)圖象二值化,可用於圖象的版畫處理,二值化圖象製作等。

特點與發展

電子分色機已經被兩種新技術完全取代:第一種是雷射照排技術(國內開始流行於20世紀90年代末);第二種是CTP直接製版技術。這兩種新技術與電子分色技術的最大區別是:無需再拍底片,可以直接將編輯好的檔案經過專業軟體的解釋,直接輸往雷射照排機或者CTP機器,這樣可以直接得到分色底片或者印版。中間減少了環節,減少了網點損失,也就提高了印刷品的印刷質量;而且速度較電子分色更加快捷。
雷射照排機(imagesetter)與CTP(Computer to plate)的區別是:雷射照排機所輸出的膠片(也叫“菲林”)還需要經過曬版、烤版等工序才能得到印版;而CTP所輸出的直接就是印版。
雷射照排機的成本較CTP較便宜,設備投入成本較少;而CTP很貴,同幅面的CTP至少是雷射照排機價格的兩倍及以上;但因為CTP的中間環節少,因此效率更高,在人力成本高的地區或者越來越高的地區,使用CTP設備的人也越來越多。
