簡介
雷射冷水機是工業制冷機對雷射行業的一種個別化套用，主要是對雷射設備的雷射發生器進行水循環冷卻，並控制雷射發生器的使用溫度，使雷射發生器可以長時間保持正常工作。雷射設備在長時間運行過程中，雷射發生器會不斷產生高溫，溫度過高就會影響雷射發生器的正常工作，所以需要雷射冷水機進行水循環冷卻控溫。
針對雷射發生器的類型，可以把雷射冷水機分為二氧化碳玻璃雷射管雷射冷水機、二氧化碳金屬射頻管雷射冷水機、半導體側泵雷射冷水機、半導體端泵雷射冷水機、YAG雷射冷水機、光纖雷射冷水機、紫外雷射冷水機。
特性
雷射標刻是二十世紀後期興起的最熱門工業加工手段。現國內從事雷射打標機，雷射雕刻機，雷射焊接機，雷射噴碼機，雷射切割機等等雷射加工設備的研發，生產，加工企業不斷湧現。而冷卻系統的好壞則是整個雷射標刻作業中的一關鍵一環。正是基於此因，根據雷射標刻設備的特點和要求而設計製造的專用冷水機組，是雷射行業不可缺少的良伴。雷射冷水機選配
特性分類之雷射冷水機：★CO2雷射冷水機
（1）、CO2玻璃管雷射冷水機——
CO2玻璃管主要用玻璃作為外殼，用出光功率進行分類，按照特域冷水機分類方式，相對應以下型號：
80W雷射管請選用CW-3000雷射冷水機，這種玻璃雷射管出光率少，熱量也不大，所以不需要製冷控溫，只需要使用CW-3000進行散熱控溫就可以了。
100W雷射玻璃管請選用CW-5000雷射冷水機
雷射冷水機150W雷射玻璃管請選用CW-5200雷射冷水機
200W雷射玻璃管請選用CW-5300雷射冷水機
300W雷射玻璃管請選用CW-6000雷射冷水機

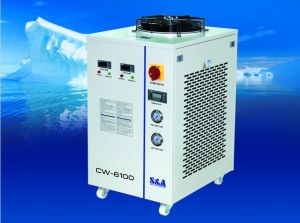

400W雷射玻璃管請選用CW-6100雷射冷水機
600W雷射玻璃管請選用CW-6200雷射冷水機
（2）、CO2金屬射頻管雷射冷水機——
CO2金屬射頻管主要用金屬作為外殼，也是用出光功率進行分類，按照特域冷水機分類方式，相對應以下型號：
25W以下雷射金屬射頻管請選用CW-5000雷射冷水機
30W的雷射金屬射頻管請選用CW-5200雷射冷水機
50W的雷射金屬射頻管請選用CW-5300雷射冷水機
100W的雷射金屬射頻管請選用CW-6000雷射冷水機
150W的雷射金屬射頻管請選用CW-6100雷射冷水機
200W的雷射金屬射頻管請選用CW-6200雷射冷水機
300W的雷射金屬射頻管請選用CW-6200雷射冷水機
★半導體雷射冷水機
（1）、半導體側泵雷射冷水機——
半導體側泵雷射發生器，也是用出光功率進行分類，按照特域冷水機分類方式，相對應以下型號：
50W的半導體側泵雷射發生器請選用CW-5200雷射冷水機
75W的半導體側泵雷射發生器請選用CW-5200雷射冷水機
100W的半導體側泵雷射發生器請選用CW-5300雷射冷水機
150W的半導體側泵雷射發生器請選用CW-6100雷射冷水機
200W的半導體側泵雷射發生器請選用CW-6200雷射冷水機
（2）、半導體端泵雷射冷水機——
半導體端泵雷射發生器，也是用出光功率進行分類，按照特域冷水機分類方式，相對應以下型號：
10W的半導體端泵雷射發生器請選用CW-5000雷射冷水機
30W的半導體端泵雷射發生器請選用CW-5200雷射冷水機
★YAG雷射冷水機
YAG雷射發生器，也是用出光功率進行分類，按照廣州特域的特域冷水機分類方式，相對應以下型號：
50W的YAG雷射發生器請選用CW-5300雷射冷水機
100W的YAG雷射發生器請選用CW-6000雷射冷水機
200W的YAG雷射發生器請選用CW-6200雷射冷水機
300W的YAG雷射發生器請選用CW-7000雷射冷水機
400W的YAG雷射發生器請選用CW-7500雷射冷水機
600W的YAG雷射發生器請選用CW-7700雷射冷水機
★光纖雷射冷水機
光纖雷射發生器，也是用出光功率進行分類，按照廣州特域的特域冷水機分類方式，相對應以下型號：
30W-300W的光纖雷射發生器請選用CW-6000雷射冷水機
300W-600W的光纖雷射發生器請選用CW-6100雷射冷水機
600W-1000W的光纖雷射發生器請選用CW-6200雷射冷水機
分類
小功率系列套用範圍
適用於以半導體、CO2為雷射工作介質的小功率雷射加工設備，包括雷射切割、雷射打標、雷射裁剪等設備，製冷量從0.4KW至1.5KW，特別適用於輸出功率為30～170W的國產玻璃管單頭或雙頭CO2雷射切割機。
特點及功能
1、 設計精巧、安裝、操作方便；
2、 製冷系統均採用國際品牌組件，控制精度為±0.3℃～±0.5℃；
3、 德國EBM品牌的電子風扇作為冷凝部分配套，風量大、噪音低、使用壽命長；
4、 循環水系統採用工業塑膠防鏽水泵，不鏽鋼水箱，PVC連線材料，無鏽蝕之憂；
5、 帶流量保護裝置，可輸出信號給外部設備；
6、 溫控器採用自主研發生產的電子溫控器，多種設定和故障提示功能，只需一鍵操作（開關鍵），其它均由記憶功能自動實現。
小功率高精度雷射冷水機
套用範圍
適用於半導體、CO2、YAG及光纖為雷射工作介質、對水溫度控制精度要求高的小功率雷射加工設備，製冷量為1.6KW。
特點及功能
1、 設計精巧、安裝、操作方便；
2、 製冷系統均採用國際品牌組件，帶冷暖自動恆溫功能，溫度控制精度為±0.1℃；
3、 德國EBM風扇電機，風量大、噪音低、使用壽命長；
4、 先進的電子膨脹閥節流方式,使機組適應能力更強,能效比更高；
5、 冷凍水循環系統採用美國進口不鏽鋼水泵，揚程高、噪音低、振動小、流量恆定，經久耐用；
6、 帶流量保護裝置，可輸出信號給外部設備；
7、 溫控器採用自主研發生產的液晶顯示微電腦控制器，中英文界面可供選擇，操作簡單方便,有多種設定和故障提示功能，只需一鍵操作（開關鍵），其它均由記憶功能自動實現。
8、 配置純水過濾裝置，有效過濾水中雜質，去除用戶後顧之憂。
普通功率雷射冷水機
套用範圍
適用於以半導體、CO2、YAG為雷射工作介質的雷射加工設備，包括雷射打標、雷射切割、雷射焊接、雷射打孔、雷射劃線等設備，製冷量從1.6KW至7.2KW。
特點及功能
1、 設計精巧、安裝、操作方便；
2、 製冷系統均採用國際品牌組件，帶冷暖自動恆溫功能，控制精度為±0.3℃～±0.5℃；
3、 德國EBM品牌的電子風扇作為冷凝部分配套，風量大、噪音低、使用壽命長；
4、 冷凍水循環系統採用不鏽鋼多級離心泵及不鏽鋼水箱，無鏽蝕之憂；
5、 帶流量保護裝置，可輸出信號給外部設備；
6、 溫控器採用自主研發生產的液晶顯示微電腦控制器，中英文界面可供選擇，操作簡單方便,有多種設定和故障提示功能，只需一鍵操作（開關鍵），其它均由記憶功能自動實現。
7、 機器裝有可移動腳輪，方便安裝使用；
8、 配置純水過濾裝置，有效過濾水中雜質，去除用戶後顧之憂。
經濟版大功率風冷冷水機
套用範圍
製冷量從8.5KW至22.6KW，特別適用於300W～600W的雷射焊接機及雷射切割機。
特點及功能
1、 整機設計採用立式結構，最大限度減少占地面積，頂出風設計，方便安裝導風管，外殼採用防腐靜電噴塗處理。
2、 製冷系統均採用國際品牌組件，具有優良質量和持久的製冷效果，控制精度為±1.0℃～±3.0℃；
3、 選用國際品牌壓縮機，超高能效及傑出的可靠性，低噪音；並帶壓縮機過流、過載保護；壓縮機高低壓力保護，確保機器正常運行；
4、 選用國際知名品牌的電子風扇作為冷凝部分配套，風量大、噪音低、使用壽命長；
5、 冷凍水循環系統採用不鏽鋼多級離心泵及不鏽鋼水箱，無鏽蝕之憂，可直接使用純淨水或去離子水；
6、 帶流量保護裝置，可輸出信號給外部設備；
7、 溫控器採用自主研發生產的液晶顯示微電腦控制器，中英文界面可供選擇，操作簡單方便,有多種設定和故障提示功能，只需一鍵操作（開關鍵），其它均由記憶功能自動實現。
8、 機器裝有可移動腳輪，方便安裝使用；
9、 配置純水過濾裝置，去除用戶後顧之憂，使設備運行更安全，壽命更長久。
大功率風冷系列
套用範圍
適用於CO2及YAG為雷射工作介質及功率較大的雷射加工設備，如雷射焊接、切割設備等，製冷量從14.8KW～90.3KW.
產品分類
風冷型頂排風單溫單控系列
風冷型頂排風雙溫雙控系列
特點及功能
1、 緊湊、美觀的外形結構
整機設計採用立式結構，頂出風設計，方便安裝導風管，外殼採用防腐靜電噴塗處理。
2、 高效、穩定、低噪音的製冷系統
選用國際品牌的渦鏇壓縮機，超高能效及傑出的可靠性，低噪音；並帶壓縮機過流、過載保護，壓縮機高低壓力保護，確保機器正常運行；
選用高換熱效率的不鏽鋼盤管或板式換熱器，體積小，對循環水系統無任何影響；
風冷型選用德國EBM或施樂百電機，振動小、噪音低、壽命長，並配防水裝置，獨立設計V型蜂窩翅片結構冷凝器，導風均勻，換熱效果更佳；
3、 自動、精確、簡易的控制系統
溫控器採用自主研發生產的液晶顯示微電腦控制器，能精確控制水溫，中英文界面可供選擇，操作簡單方便,有多種設定和故障提示功能，只需一鍵操作（開關鍵），其它均由記憶功能自動實現；
選用德國高品質的施耐德及穆勒電器元件，保證設備運行壽命；
帶超高、低溫度顯示及信號輸出保護功能，配置常開和常閉輸出以供選擇；
雙溫雙控系列：帶自動恆溫功能，1套溫控，兩種設定溫度，可分別設定不同要求的溫度；
4、 高揚程、高流量、高潔淨的循環水系統
選用不鏽鋼多級離心水泵，揚程高、流量大、噪音低；
水箱及連線口配件全部採用不鏽鋼材料；
連線水管採用耐高壓工業PVC給水管；
帶流量可調式保護裝置，方便調節流量；
配置水位顯示裝置，可隨時檢測水量狀況；
雙溫雙控系列：獨立兩套水箱、水泵和出水口，雙信號輸出保護功能。
大功率水冷系列
套用範圍
適用於CO2及YAG為雷射工作介質及功率較大的雷射加工設備，如雷射焊接、切割設備等，製冷量從14.8KW～156KW.
產品分類
水冷型單溫單控系列
水冷型雙溫雙控系列
特點及功能
1、 緊湊、美觀的外形結構
整機設計採用立式結構，最大限度減少占地面積，外殼採用防腐靜電噴塗處理。
2、 高效、穩定、低噪音的製冷系統
選用國際品牌的渦鏇壓縮機，超高能效及傑出的可靠性，低噪音；並帶壓縮機過流、過載保護，壓縮機高低壓力保護，確保機器正常運行；
選用高換熱效率的不鏽鋼盤管或板式換熱器，體積小，對循環水系統無任何影響；
殼管式冷凝器採用高效外肋片紫銅管，換熱效率高，傳熱性能穩定；冷凝器內冷媒在傳熱管外流動，冷卻水於傳熱管內流動，同時傳熱管為直通形式，卸下冷凝器兩側蓋即可對冷凝器進行清洗，而且傳熱管內壁為光滑面，內壁塵垢便於清理，維護方便。
3、 自動、精確、簡易的控制系統
溫控器採用自主研發生產的液晶顯示微電腦控制器，能精確控制水溫，中英文界面可供選擇，操作簡單方便,有多種設定和故障提示功能，只需一鍵操作（開關鍵），其它均由記憶功能自動實現；
選用德國高品質的施耐德及穆勒電器元件，保證設備運行壽命；
帶超高、低溫度顯示及信號輸出保護功能，配置常開和常閉輸出以供選擇；
雙溫雙控系列：帶自動恆溫功能，獨立兩套電子溫控操作，可分別設定不同要求的溫度；
4、 高揚程、高流量、高潔淨的循環水系統
選用立式不鏽鋼多級水泵，揚程高、流量大、噪音低；
水箱及連線口配件全部採用不鏽鋼材料；
連線水管採用耐高壓工業PVC給水管；
帶流量可調式保護裝置，方便調節流量；
配置水位顯示裝置，可隨時檢測水量狀況；
雙溫雙控系列：獨立兩套水箱、水泵和出水口，雙信號輸出保護功能。
雷射冷水機在雷射加工過程中不僅保護CO2雷射管、YAG固體雷射器晶體和燈管防暴；充分、恆定的雷射器內腔溫度是雷射輸出功率穩定、雷射腔無熱變型、雷射光束質量一致等的保證。選擇合適的雷射器冷卻系統可大大提高雷射器的使用壽命和加工精度，把雷射設備的性能發揮到極致。然而，大多數用戶和廠家在選用和推薦雷射冷卻系統式都往往概念很模糊，市面上很多雷射冷水機也是指標不清，用戶配備也是隨大流，不能準確地對所用雷射設備做到合理的保護。 下面提到的幾個指標對雷射冷水機的選擇很關鍵：
1.製冷量
a.顧名思義為冷卻系統的實際製冷能力，是雷射器冷卻設備選擇的第一個指標。
b.一般我們可以根據雷射器的光電轉換效率來計算出雷射器的發熱量，再來選擇。
P熱 = P 雷射 / μ
假設玻璃管CO2雷射器的熱效率μ一般為15%，80W的雷射器則最少需要:80/0.15 = 533W
也就是說在產生80W雷射的同時，雷射器注入533W的能量，無效能量需要水冷機帶走。
c.有些時候我們，我們直接根據雷射電源的輸入額定功率減去雷射器的輸出功率來確定雷射冷水機的製冷量。比如我們常用的射頻雷射器和固體雷射器都會標明額定滿功率的電源電壓和電流，以相干70W射頻雷射器為例，其要求電源輸入48V25A，瞬時36A，可以計算輸入功率最大1200W。
2.水流量和增壓泵揚程
大家都會關注製冷量，往往會忽視水流量這個指標。製冷量代表壓縮機可是提供的製冷能力，而水流量代表冷水機帶走熱量的能力，這就造成大家常常看到的現象：名義製冷量1000W的冷水機連線一台80W的玻璃管，冷水機顯示25℃，雷射管卻熱得發燙；在事實上沒有起到套用的作用。
3.熱效率和水容積
以上連個概念就引出了水冷機熱效率和水容積的概念，也就是壓縮機的工作控制方式和水箱大小兩個指標。一般水箱越大越好，但在設計上不同的壓縮機控制方式會 有很大不同。這就是同樣的壓縮機製冷量和水容積，帶有PID反饋功能的運轉控制方式會大大提高整體系統的製冷能力。
4.溫控精度
這個指標完全來自雷射器的要求，對於半導體雷射器來講必須溫控精度±0.1℃，這就要求壓縮機預知溫度變化規律，自適應負載的變化，一般用集成溫控模組的 水冷機都不可能做到這一點。當然對CO2雷射器來講溫度要求±2℃到±5℃，市面上大多數專用水冷機都可以做到。
5.水質要求和水過濾以及水循環系統材質
a.這一綜合指標往往被忽略，但其非常重用，直接影響雷射器的壽命。
i.對CO2玻璃管雷射器來講，兩端鏡片出屬於水流死角，很容易滯留水中的雜質，造成散熱不良，鏡片的微變形直接影響雷射器的輸出光束質量和光斑模式。
ii.對射頻雷射器來講，散熱板聚集水垢和銅銹等雜質會造成腔內溫度過高電極板變形，進而溫度感測器報警，雷射器不出光等故障產生。
iii.對YAG雷射器來講，泵浦燈、晶體和鍍金腔的表面潔淨度直接影響出光功率和光斑模式；半導體模組內微小水孔堵塞直接會燒毀巴條。
b.市面上大多是冷水機冷媒管採用銅管，而蒸發盤直接置於冷卻水中，會產生大量的銅銹，直接影響雷射器。
c.很多無過濾器的是冷水機直接加自來水或者使用長時間不更換的純淨水，都會使滋生的細菌和雜質沉積到雷射器，影響雷射器的壽命和使用效果。
