冷水機

冷水機

冷水機,在行業中分為風冷式冷水機和水式冷水機兩種,冷水機在溫度控制上分為低溫冷水機和常溫冷水機,常溫溫度一般控制在0度-35度範圍內。冷水機溫度控制一般在0°C-零下100°C左右範圍。

基本信息

冷水機介紹

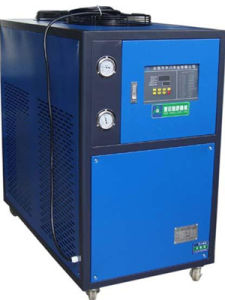

冷水機冷水機
冷水機是一種水冷卻設備,冷水機是一種能提供恆溫、恆流、恆壓的冷卻水設備。冷水機工作原理是先向機內水箱注入一定量的水,通過冷水機製冷系統將水冷卻,再由水泵將低溫冷卻水送入需冷卻的設備,冷水機冷凍水將熱量帶走後溫度升高再回流到水箱,達到冷卻的作用。



 冷水機分類

1、按壓縮機形式分:活塞式冷水機組、螺桿式冷水機組、離心式冷水機組;
2、按燃料種類:燃油型(柴油、重油)、燃氣型(煤油、天然氣);
3、按冷凝器冷卻方式:水冷式冷水機組、風冷式水冷水機;
4、按能量利用形式:單冷型熱泵型、熱回收型、單冷、冰蓄冷雙功能型;
5、按冷水出水溫度:高溫型(7度、10度、13度、15度)、中低溫型(-5度~-30度)、超低溫型(-30~-120度);
6、按密封方式:開啟式、半封閉式、全封閉式;
7、按載冷劑分:水冷冷水機組、鹽水冷水機組、乙二醇冷水機組;
8、按能量補償不同分:電力補償(壓縮式)、熱能補償(吸收式);
9、按製冷劑分:R22、R123、R134a、R404a等;
10、按熱源不同(吸收式):熱水型、蒸汽型、直燃型。

使用空調

在空調系統,冷凍水通常是分配給換熱器,或線圈在空氣處理機組,或其他類型的終端設備的冷卻在其各自的空間(S的空氣),然後冷卻水重新分發回冷卻被冷卻了。這些冷卻線圈轉移顯熱和潛熱從空中到冷凍水,因此,通常除濕冷卻空氣流。一個典型的空調機組套用的額定為15至1500噸(180,00018,000,000英制熱量單位/h或53至5,300千瓦)的製冷量。冷凍水溫度範圍從35到45華氏度或1.5至7攝氏度,這取決於套用需求。

輪迴系統

冷水機製冷劑輪迴系統時蒸發器中的液態製冷劑吸收水中的熱量並開始蒸發,終極製冷劑與水之間形成一定的溫度差,液態製冷劑亦完全蒸發變為氣態後被壓縮機吸入並壓縮,氣態製冷劑通過冷凝器吸收熱量,凝聚成液體,通過熱力膨脹閥節流後變成低溫低壓製冷劑進入蒸發器,完成製冷劑輪迴過程。

冷水機成型製品時,由於原料的品種,成型製品面積的大小及形狀的不同,需要的鎖模力也是不同的,調模時請按實際需要的最低鎖模力調節。這樣,可以節省電力消耗並將明顯地延長機器的使用壽命。

工業冷水機在機器使用時必注意操作的安全,每次操作開始請檢查機器的安全裝置,保險頂桿和安全門的可靠性。機器運轉過程中,切記不可將手伸入鎖模機構當中。在取製品時,一定要打開安全門,在確認人事安全和模具內無異物之後,才能關閉安全門。另外,在運轉中手也不能伸入噴嘴和模具澆口之間。在修理模具時,請關閉油泵電機。

螺桿式冷水機具有效率高、性能好、噪音低、振動小、節能、可靠性高、壽命長等優點。根據客戶需要和冷噸位大小,採用單機或多機組合。壓縮機可依負載變化,自動交替動轉,平衡各壓縮機的運行時數,大大延長了冷水機組的使用期限。使用工業1.注塑機專用冷水機機型大小的選擇用作注塑機模具冷卻時,即是需用25HP的冷水機。用作其它設備的冷卻時,視冷卻水循環的具體流量來定。2.冷水機的保溫水箱和水泵的選型有時跟據客戶工廠的實際情況,開放式的冷水機,在外接水泵時,水泵功率要求與同等型號的箱型冷水機要求相同。3.冷水機回水的溫度,最好不要高於40度,回水溫度越高,對壓縮機傷害越大。

使用工業

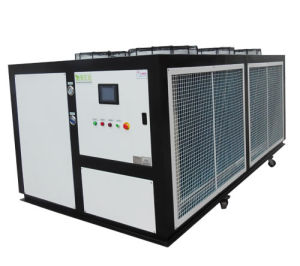

防爆冷水機防爆冷水機
在工業套用,冷凍水或其它液體的冷卻泵是通過流程或實驗室設備。工業冷水機是用於控制產品,機制和工廠機械冷卻的各行各業。它們通常用於塑膠工業的注塑和吹塑成型,金屬加工切削油,焊接設備,壓鑄和機加工,化學加工,製藥制定,食品和飲料加工,造紙,水泥加工,真空系統,X射線衍射,電力供應和發電站,分析設備,半導體,壓縮空氣和氣體冷卻。它們還用於冷卻高熱能,如核磁共振成像儀和雷射專門的工程項目,並在醫院,賓館和校園。工業套用的冷水機組可以集中,每個機組冷卻滿足多種需求,或分散在每個應用程式或設備都具有自己制冷機。每種方法都有其優點。它也可能有一個中央和分權式制冷機相結合,特別是當冷卻要求是對某些應用程式或使用積分相同,但不是全部。

分散式冷水機組,面積小(製冷量)通常在0.2噸至10噸。中央冷水機組一般有能力從10噸到數百或數千噸不等。
冷凍水是用來清涼除濕空氣中的大型商業,工業和機構聯盟(CⅡ)設施。冷水機組可以是水冷,風冷,冷卻或evaporatively。水冷式冷水機組使用納入冷卻塔其中改善製冷'熱力學效率比風冷冷水機組。這是由於高溫或附近空氣的濕球溫度,而不是排斥高,有時高得多,幹球溫度。Evaporatively式制冷機提供更好的效率比空氣冷卻,但比冷水低。
冷水機要注意的幾個方面的介紹

1.注塑機專用冷水機機型大小的選擇
用作注塑機模具冷卻時,可根據注塑機的射出量來計算,一般情況下,每6盎司的射出量需用1HP的冷水機,舉例說明:客戶工廠為100T(5.5OZS)×3台;150T(12OZS)×4台;200T(23OZS)×3台;所需冷水機大小為(5.5×3+12×4+23×3)/6=22.25,即是需用25HP的冷水機。用作其它設備的冷卻時,視冷卻水循環的具體流量來定。

2.冷水機的保溫水箱和水泵的選型
有時跟據客戶工廠的實際情況,箱型冷水機也有可能需要外加水泵,此時外加的水泵型號必須於冷水機自帶的水泵功率相同。如10HP箱型冷水機自帶水泵功率為2HP,則外加水泵時,也須為2HP時,水泵功率要求與同等型號的箱型冷水機要求相同開放式的冷水機,在外接水泵。

3.冷水機回水的溫度,最好不要高於40度,回水溫度越高,對壓縮機傷害越大。

溶液泵

-甲稀溴化鋰溶液中的吸收殼底部收集。從這裡,一個密封的解決方案通過移動泵管殼式換熱器預熱的解決方案。

換熱器

發電機退出後,換熱器稀到上層外殼解決方案的行動。該解決方案圍繞著捆綁的管子進行任何的蒸汽或熱水。蒸汽或熱水傳熱到稀溴化鋰溶液池。該解決方案疔瘡,送入冷凝器的製冷劑蒸氣向上集中背後溴化鋰離開。集中溴化鋰溶液向下移動的換熱器,在那裡它是由弱解被泵入冷卻到發電機。

冷凝器

-通過除霧器製冷工質蒸氣遷移到冷凝器管束。管道上的製冷劑蒸氣冷凝。被刪除的熱量通過冷卻水通過管內移動。作為製冷劑濃縮,它收集在冷凝器底部處於低谷。

蒸發器

-液動的製冷劑從上游的外殼下至下游殼式冷凝器和蒸發器,蒸發器是在管束噴灑。由於低殼極端真空[6毫米汞柱(0.8千帕)的絕對壓力],製冷劑液體沸點約為39℉(3.9℃),創造了製冷效果。(這是創建真空吸濕行動-強大的親和力溴化鋰對水源的吸收-直接下文。)

減震器遷移

-作為製冷劑蒸氣的蒸發器吸收的,強大的鋰溴化從發生器解決方案是在整個吸收管束上方噴灑。強勁的溴化鋰溶液實際上駛進解決製冷劑蒸氣,造成蒸發器中的極端真空。進入溴化鋰溶液中還產生熱量是由冷卻水吸收了拆除製冷劑蒸氣。稀溴化鋰溶液收集在較低的外殼,在那裡流往溶液泵底部。讓人心寒的周期已經完成,這個過程再次開始。

製冷量

蒸汽壓縮製冷使用製冷劑內部作為其工作液。製冷劑的選擇很多,可,當選擇一個冷卻器,冷卻溫度的套用要求和製冷劑的製冷特點的匹配。要考慮的重要參數是工作溫度和壓力。

有幾個環境因素的關注製冷劑,也影響了機組的套用未來的可用性。這是間歇性的套用主要考慮到大型冷水機組可能會持續25年以上。臭氧消耗潛能值(ODP)和全球變暖潛力值(GWP)的製冷劑需要考慮。潛能和較常見的水汽一些GWP值的數據壓縮製冷劑:

冷卻原理

冷水機系統的運作是通過三個相互關聯的系統:製冷劑循環系統、水循環系統、電器自控系統。
壓縮機:壓縮機是整個製冷系統中的核心部件,也是製冷劑壓縮的動力之源。它的作用是將輸入的電能轉化為機械能,將製冷劑壓縮。

冷水機製冷劑循環系統:
蒸發器中的液態製冷劑吸收水中的熱量並開始蒸發,最終製冷劑與水之間形成一定的溫度差,液態製冷劑亦完全蒸發變為氣態後被壓縮機吸入並壓縮(壓力和溫度增加),氣態製冷劑通過冷凝器(風冷/水冷)吸收熱量,凝結成液體,通過熱力膨脹閥(或毛細管)節流後變成低溫低壓製冷劑進入蒸發器,完成製冷劑循環過程。

冷凝器

由於風力冷凝器特別注意本身潔淨,如果再積塵垢,不但影響散熱效果,製冷量下降,且同時影響軸功率的增加,極易損壞壓縮機,所以必須注意:定期清洗冷凝器,(請根據使用的環境來決定)建議每個星期使用高壓風槍吹一次,必要時每三個月用清水沖洗一次。

壓縮機

壓縮機運轉累計1000小時以後,要對其檢查:1.潤滑油是否正常;2.壓縮機運轉時電流是否正常;3.壓縮機運轉時是否有異常聲音。

套用範圍

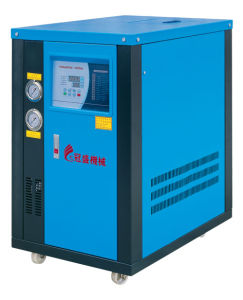

冷水機冷水機
塑膠工業:準確的控制各種塑膠加工之模溫,縮短啤塑周期,保證產品質量的穩定。
電子工業:穩定電子元件內部在生產線上的分子結構,提高電子元件的合格率,套用於超音波清洗行業,有效地防止昂貴的清洗劑揮發和揮發給人帶來的傷害。
電鍍行業:控制電鍍溫度,增加鍍件的密度和平滑,縮短電鍍周期,提高生產效率,改善產品質量。

機械工業:控制油壓系統壓力油溫度,穩定油溫油壓,延長油質使用時間,提高機械潤滑的效率,減少磨損。
建築工業:供給混凝土用之冷凍水,使混凝土分子結構適合建築用途要求,有效地增強混凝土的硬度與韌性。

真空鍍膜:控制真空鍍膜機的溫度,以保證鍍件的高質量。
食品工業:用於食品加工後的高速冷卻,使之適應包裝要求。另外還有控制發酵食品的溫度等。

醫藥行業:在醫藥行業中主要用於控制發酵藥品的溫度控制。藥企要充分利用好冷水機設備,在發揮其優勢的基礎上繼續加強技術創新,增強冷水機的性價比,從而更好地為製藥環節服務。

操作

對於一台正在運行的冷水機組.環境條件,負荷都已成為定值這時,冷凝熱負荷也為定值。規定進、出水溫差為5℃,冷卻水量必然也為一定值而且該流量與進出水溫差成反比。所以,冷水機組的運行.只要規定冷卻水的進出水溫差就行了這個流量通常用進、出冷凝器的冷卻水壓力降來控制。在標準工況下.冷凝器進出水壓力降調定為68.6kPa(0、7kg/cm:)。
在冷卻水系統的實際操作中,往往存在著以下幾種誤操作:

⑴開機前未將不需要開啟的機組上冷凝器的進水閥關閉造成竄水。一部分冷卻回水從不開機組冷凝器中流走,減少了正在運行機組冷凝器內的冷卻水流量,造成冷凝壓力上升.主機的運行電流增加.機組的製冷量下降,嚴重的還會使機組停止運行.既浪費電,又降低了製冷效果,還容易損壞設備。

⑵由於上一項誤操作,主機的冷凝壓力和冷卻水出水溫度升高。給操作人員造成誤判斷.誤認為是冷卻水量不夠而開大冷凝器進水閥和冷卻水泵出水閥,有的還增開冷卻塔風機,造成水泵、冷卻塔風機耗電增加

⑶更有甚者,盲目地去增開一台冷卻水泵。雖然增開冷卻水泵的確可降低冷卻水溫和冷凝壓力,但畢竟一台水泵運轉的電能白白浪費掉了.因而是錯上加錯冷卻水系統正確的操作方法是:

⑴開機前將不需運行機組冷凝器進水閥關閉.防止竄水。

⑵打開將要運行機組冷凝器上的進出水閥(一般出水閥常開,進水閥根據需要開、關。冷凝器、蒸發器都一樣)開啟相應的冷卻水泵.調整冷凝器進、出水壓力降至68.6kPa(0.7kg/cm:)左右(壓力降以能克服管路阻力為原則.低一些節電效果更佳)。

⑶若冷凝器進出水壓力表指針擺動過大,說明冷卻水系統有空氣.需排空氣待壓力表指示正常後繼續下一步操作。

⑷操作中,無論開幾台機組,均是一台冷卻水泵對一台主機(匹配要一樣)。

選擇

重要指標時要考慮尋找工業冷水機組,包括整個生命周期成本,電源,冷卻IP等級,冷水機組製冷量,蒸發量,蒸發材料,蒸發器,冷凝器材料,電容器容量,環境溫度,風扇電機的類型,噪聲水平,內部管道材料,壓縮機數量,類型的壓縮機,電路的冰櫃,冷卻液的要求,流體排氣溫度數。為大中型機組應該範圍從3.5-7.0高值的意義更高的效率。冷水機組效率往往是指定每千瓦製冷噸(千瓦/往返)。
流程泵規格是重要的考慮因素包括工藝流程,工藝壓力泵材料,橡膠,機械軸密封材料,電機電壓,電機電器類,電機和泵的IP等級評級。如果冷水溫度低於-5°C,然後一個特殊的泵需要使用能夠乙二醇泵高濃度。其他重要規格包括內部水箱的大小和材料,滿載安培。控制臺時,應考慮選擇之間的工業製冷功能包括本地控制臺,遠程控制臺,故障指標,溫度指標,壓力指標。
其他功能還包括緊急報警,熱氣旁路,城市供水切換,和腳輪。

工作原理

製冷工質(即製冷劑)在蒸發器內吸收被冷卻物的熱量並汽化成蒸汽,壓縮機不斷地將產生的蒸汽從蒸發器中抽出,並進行壓縮,經壓縮後的高溫、高壓蒸汽被送到冷凝器後向冷卻介質(如水、空氣等)放熱冷凝成高壓液體,在經節流機構降壓後進入蒸發器,再次汽化,吸收被冷卻物體的熱量,如此周而復始地循環。制熱時,製冷劑通過四通閥改變製冷劑流動方向,製冷劑流動方向與製冷時剛好相反,製冷劑先經過蒸發器,再回到冷凝器,最後回到壓縮機

技術參數

冷凍能力(Kcal/h)7216
冷凍水流量m3/h1.44
冷卻風量m3/h3000
製冷劑品名R22
水箱容量m3/h0.038
溫控範圍(℃)5-常溫
壓縮機輸入功率(KW)2.25
水泵輸入功率0.37KW;揚程:20米,台灣源立牌
進出水管徑1"
電源3N-380V/50HZ
外形尺寸(長×寬×高)mm
重量(KG)130

製冷量

製冷劑 消耗臭氧潛能值 全球變暖潛值
R-134a 0 1300
R-123 0.012 120
R-22 0.05 1700
R401a 0.027 970
R404a 0 3260
R407a 0
R407c 0 1525
R408a 0.0163020
R409a 0.039 1290
R410a 0 1725
R500 0.7
R502 0.18 5600

用途

在很多的領域都可能會使用到冷水機,主要的套用領域有:
⒈冷水機在配套真空設備可以使用。此類冷水機也符合高品質真空設備的需求,如分子泵、小型真空鍍膜機等。
⒉冷水機使用在配套醫療雷射設備。此類冷水機獨有的水質處理特點,使其成為醫療雷射設備配套的理想選擇配套實驗室設備。本系列冷水機也廣泛套用於原子吸收光譜分析儀、發酵裝置、反應釜、電泳儀等
冷水機在使用的過程中一定要注意:首先使用之前槽內應該加入液體介質,其次使用工作電源應根據本機型號確定,電源功率應大於或者等於儀器總功率,電源必須有良好的接地,再次冷水機應安置在乾燥通風處,後被及來那個側離開障礙物400mm距離,最後在使用完畢冷水機後,所有開關置關機狀態,接下電源插頭,用吸球,皮管把槽內的液體吸乾。
⒊冷水機可以使用到配套實驗冷凝設備。如鏇轉蒸發儀、蒸餾器、冷凝管,具有溫度高低可控、溫度穩定、冷凝效率高的特點,可有效提高回收率。同時其流體淨化功能,可以避免流通管道堵塞、生長微生物。
⒋冷水機使用在配套半導體雷射設備。半導體雷射設備由於其特殊結構,對水質要求較高。

選型

有很多開塑膠製品廠,或是需要冷水機將機器用的循環水和循環油冷卻的用戶,在購買工業冷水機的時候,往往不知道用什麼類型的冷水機,才能達到自己要求的製冷效果,或是說不知道什麼樣的機器更適合自己的生產車間。
首先,要弄清楚冷水機分為哪幾種類型:一般的廠家,都會生產水冷和風冷兩種。
風冷冷水機,在它機身內含有保溫水箱和水泵,無需再另加冷卻水塔來散熱.安裝和移動非常方便.但是它對工作環境要求較高,首先,因為它是以熱風循環來製冷的,所以,如果安裝車間的通風效果不好的話,會直接影響到冷水機的製冷效果.另外,如果您想把冷水機放在有濕度要求的無塵車間裡的話,那么我勸您改裝水冷的.因為風冷冷水機,會在機頂噴出水蒸氣以散熱。
水冷冷水機,又可以分為開放式,密封式(有的稱為箱型)和螺桿式。首先要申明,水冷型的冷水機,都要另外加裝冷卻水塔和水泵,用以抽取熱水散熱。才能達到效好的冷卻效果。
開放式的冷水機,還要另外裝一個水箱,密封式就不必了,因為他自身內置了一個水箱.開放式一般會安裝在車間外某個地方,他檢修方便,但因為不夠美觀,所以就產生了密封式的水冷型冷水機,因為它是一個箱體的結構,所以比較受歡迎。

 產品套用

塑膠工業:準確的控制各種塑膠加工之模溫,縮短啤塑周期,保證產品質量的穩定。
電子工業:穩定電子元件內部在生產線上的分子結構,提高電子元件的合格率,套用於超音波清洗行業,有效地防止昂貴的清洗劑揮發和揮發給人帶來的傷害。
電鍍行業:控制電鍍溫度,增加鍍件的密度和平滑,縮短電鍍周期,提高生產效率,改善產品質量。
機械工業:控制油壓系統壓力油溫度,穩定油溫油壓,延長油質使用時間,提高機械潤滑的效率,減少磨損。
建築工業:供給混凝土用之冷凍水,使混凝土分子結構適合建築用途要求,有效地增強混凝土的硬度與韌性。
真空鍍膜:控制真空鍍膜機的溫度,以保證鍍件的高質量。
食品工業:用於食品加工後的高速冷卻,使之適應包裝要求。另外還有控制發酵食品的溫度等。

選型須知

1.什麼叫非啟停式冷水機,如何選購?
非啟停式的冷水機其實是控制冷水機內冷媒流向來控制製冷循環水的溫度。按照冷水機的製造原理,一共分為2種控制方式,在5度以內採用冷媒流向的控制方式,使冷水機可以精確控制溫度在正負0.1度,在5度以外採用壓縮機啟停方式,使冷水機在不需要強烈製冷的情況下節能工作。基於冷水機的工作方式,對於冷水機的製冷精度要求基本上可以滿足(精度要求高的可以採用冷媒流向的控制方式)。
剩下來就是製冷功率和水泵的選型要求了,只要考慮了具體的發熱量,就可以選用不同製冷量的冷水機,然後再看水泵的揚程和流量需求,選擇不同的水泵。這樣就可以找到合適的冷水機了。
2.冷水機的散熱量為50W/℃,這個數值和單位怎么理解及其基本散熱原理是什麼?
散熱量就是把溫度高於常溫空氣的發熱元器件通過與常溫空氣進行熱交換,平衡溫度以後得出來的功率與溫度變化的參數。50W/攝氏度代表的是比常溫高每一度都可以散走50W的熱量。CW-3000系列通過自身裡面的水和熱交換器,把目標對象的發熱元器件和常溫空氣進行熱交換,從而達到散熱的目的,是一種經濟降溫的緊湊型設備。
3.冷水機冷水量如何計算,常看到冷水機的型號用“HP”(匹)來表示,但是冷水量具體是多少噸,
能計算出來嗎?
冷水量,一般用RT表示,但冷噸分三種:美國冷噸、日本冷噸和英國冷噸.我們平時說的和最常用的都是美國冷噸,用US.RT表示,US就是美國的縮寫了1US.RT=3516.7W,而HP指的是冷水機壓縮機的輸入功率單位,一般1HP的壓縮機可以有2500W的製冷量,當然有些冷水機使用1HP的壓縮機,可能系統只會有2300W,有些冷水機的1HP可能是2800W,如果使用1HP輸入功率的壓縮機,整套系統會有2800W的製冷量,相當於0.8噸的美國冷量。如此類推一下就應該可以算出HP和冷水量噸的關係了。

安裝注意

蒸汽壓縮冷水機組包括四個主要組成部分的蒸汽壓縮式製冷循環(壓縮機,蒸發器,冷凝器,部分計量裝置的形式),這些機器可以實現不同的製冷劑。安裝時應當注意以下事項:
一.安裝期間請檢查機器是否受到損壞?選擇合適的地方以便於安裝及日後維修。
二.安裝機組的場地必須是地板、安裝墊或基礎、其水平度在6.4mm之內?並能承受機組的運行重量。
三.機組應放在室溫為4.4-43.3℃的機房內?機組的四周和上方應有足夠空間?以便進行日常的維護工作。
四.在機組的一端應留出清洗冷凝器管束的抽管空間?也可利用門洞或其它位置合適的洞口。
五.選擇合適管徑的水管?機組最大功率運行時的冷卻系統及冷水系統?並正確連線。
六.對於普通的套用場合?通過蒸發器和冷凝器的水流速度允許在1.0-3.6m/s之間。
七.在任何負荷情況下?水流量應保持穩定。
八.所有冷凍水和冷卻水管道的設計及安裝應按常規方法進行?冷凍水泵要位於機組的進水管上?以保證機組內的正壓和流量。配管時應設定減振管以保證適當的彈性?還要防止當水泵停機時蒸發器的水被排掉。管道應有獨立於冷水機組的牢固支撐避免應力施加在冷水機組的部件上。吊架的設定要便於管道對中。
九.為了減少噪音和振動最好在管道上安裝隔振器。
十.為了經濟有效地使用冷水機組建議請水處理專家分析蒸發器和冷凝器的供水水質?不好的水質會造成積垢影響傳熱?或產生腐蝕沉澱、滋生有機物?影響機組的性能?增加運行和維護費用。母線加工機
十一.一般來說正確的水處理和管束的定期清洗能保持其良好的性能?如果現有的水質條件不能用適當的方法加以改善?那么就需考慮允許管束有較大的污垢係數或指定專門的結構材料。
十二.請在水管的入口加裝過濾器?並定期清理。
十三.試漏完畢後所有接管口必須進行防鏽處理。
安裝時為了方便日常的維護工作?用戶可以採用下列一些(或全部的)措施:A帶鏇塞的壓力表和截止閥可以安裝在冷卻水和冷凍水的進出口管道上?儘量靠近冷水機組;B設備上方可以架設吊軌和橫樑以方便維修。

其他

機器使用一定時間後,由於各方面因素,有必要進行如下事項:對壓力開關進行性能測試,是否可高低壓力報警。對控制箱,要定期把裡面灰塵吹乾淨,同時查看螺絲是否鬆動,避免機器損壞,以防事故發生。

冷水機常見故障

1、斷水問題:
斷水的原因:冷水量不足。
斷水處理方法:檢查冷水泵及冷水迴路,調至正常流量。
2、主電機過負荷的問題:
(1)主電機過負荷的原因:
1)電源相電壓不平衡。
2)電源線路電壓降大。
3)供給主電動機的冷卻用製冷劑量不足。
(2)主電機過負荷的處理方法:
1)採取措施使電源相電壓平衡。
2)採取措施減小電源線路電壓降。
3)檢查冷媒過濾器濾網並清掃濾網;開大冷媒進液閥。
3、電機溫度過高
1.電機冷卻系統管路是否有異常現象
2.確認短時間內開機次數是否太頻繁
一.電源故障(停機溫控器無顯示等)
原因:
1.市電斷開,缺相,不穩定;
2.檢查相序保護器是否燒壞;
3..保險絲燒壞;

方法:
1.檢查市電是否正常,待市電正常後再次工作;.
2.更換相序保護器;
3.更換保險絲
二.水泵故障(水泵停止工作其它顯示無異常)

原因:
1.水泵交流接觸器上的過載保護動作;
2..水泵電容器燒壞(單相,又叫缺相);
3.水泵本身問題,如:線圈燒壞,軸承壞死等;

排除方法:
1.水泵交流接觸器上的過載保護動作;
2.水泵電容器燒壞(單相,又叫缺相);
3.水泵本身問題,如:線圈燒壞,軸承壞死等;
三.壓縮機故障(凍水水泵運行但壓縮機停止)

原因:
1.壓縮機交流接觸器上過載保護器動作;
2.壓縮機電容燒壞(單相);
3.檢查壓縮機線圈繞組是否正常,一般繞組數應大於7;
排除方法:
1.輕按過流保護器中RESET復位鍵即可;
2.更換電容器;
3.如確定是繞組問題,請更換壓縮機;
四.高、低壓壓力開關故鄣(凍水水泵運行,但壓縮機停止)

原因:
1.過濾器堵塞;
2.系統冷凍不足造成低壓報警;
3.循環冷卻水停止工作造成高壓報警(水式);
4.熱交換散熱風扇停止工作造成高壓報警(風式);

方法:
1.清理過濾器或更換同等型號的過濾器;
2.給冷系統補充冷媒(R22);
3.檢查冷卻水循環水泵工作是否正常,並進行清洗維修或更換(水式);
4.檢查熱交換風扇工作是否正常,並進行清理維修或更換(風式);

注意:
1.排除以上故障前都應先檢查各電源連線線路是否有斷開、破損、短路等,避免在維修時帶來不必要的麻煩。
2.當機器故障時,應當請專業的製冷人士檢查維

工業製冷

工業冷水機典型來作為完整包裝的閉環系統,包括冷熱水機組,冷凝器和循環泵泵,膨脹閥,無流關斷,內部冷水箱,溫度控制站。內部坦克有助於保持冷水溫度和防止發生溫度峰值。閉環工業冷水機再循環在恆定的溫度和壓力,增加穩定性和重複性的水冷卻設備和儀器清潔劑與條件addititives或潔淨水。水流量的冷卻到套用的角度使用和背部。
如果兩者之間進,出水溫差高,那么大的外部水箱將用於存儲冷水。在這種情況下,冷卻水不會從冷卻器的應用程式直接,而且深入到水箱的外部作為一個“溫度緩衝排序行為。寒冷的水箱要遠遠大於內部水箱。冷水從外部燃料箱的應用程式和返回熱水從應用程式的時候可以追溯到外部燃料箱,而不是對機組。
不太常見的開環控制的工業製冷器在一個開放的坦克或油底殼它不斷循環的液體的溫度。液體是來自坦克,通過泵機組,回到坦克。一個可調恆溫感官化妝液體的溫度,循環的冷卻器,以保持恆溫的坦克。
在工業冷水機組的新發展之一是空氣冷卻,而不是冷卻水的使用。在這種情況下,冷凝器沒有冷卻與熱空氣製冷劑,但使用由冷卻水冷卻塔。這種發展允許超過15%,並允許在冷卻器由於地表水的小面積的大幅度減少能源需求的減少,冷凝器和風機的情況下。此外,球迷允許的情況下大幅降低噪音水平。
大多數工業用冷水機組冷卻媒體製冷,但一些依賴如空氣或水的簡單的技術包含了調節溫度的冷卻線圈流動。水是冷凍過程中最常用的冷卻劑,雖然冷卻混合物(主要是與冷卻液添加劑,以加強散熱水)經常採用。

保養

第一點:保持冷水機過濾網表面清潔,過濾網四周空氣流通,定期清洗過濾網,一般三星期用壓縮空氣吹洗過濾網一次。減少模具“倒汗水”現象的產生。停塑膠機前,先把附屬模具的冷水閘擎關掉,或將冷水機關掉,使模腔內的水溫升高,則模具不致產生鏽積。如果冷水機使用已經超過半年,或高低壓擎經常出現故障,或製冷能力減低,請安排技術人員清洗散熱器(如冷水機有安裝壓力表,高壓表壓力是否高於三百PSI,如超過,應清洗散熱器表面,保持清潔,改善散熱器效果)。如照上述指示進行多次清洗後,故障依舊,則請安排工作人員進行修理。如停用一段時間,因水污積物凝固,水泵泵葉可能被污積物凝固,再開機時必須先轉松水泵轉子,以避免泵葉不轉,導致燒壞保險絲。(適用於5匹以下冷水機)冷水機保養散熱器的清洗先把機器停止運行,將機器前下面板過濾網取下,用壓縮空氣吹除過濾網表面灰塵。如散熱器較髒,也應一同清洗。若有條件,可用空調清洗劑噴灑在散熱網上面,待幾分鐘後用,清水沖洗,反覆進行,直到過濾網表面乾淨為止。

第二點:冷水機常見故障及排除方法,冷水機常見故障及排除方法:打開電源開關冷水機電源指示燈不亮,1未安裝保險絲,加裝適當保險絲。2電源指示燈損壞,更換電子板。3電源三相接線錯誤(注意輔助控制線),檢查接線問題,打開電源開關及水泵開關燒保險絲,電路短路故障檢查控制電線和主電源線水泵轉子卡死,用螺絲刀轉松電機轉子(適用於5匹以下的冷水機)水泵故障1水泵電機線圈短,斷路,修理電機線圈或更換電機2水泵過載保護器自動跳開,將保護器的電流限數在允許的範圍內適當調高半按下復位鍵壓縮機故障1壓縮機線圈短,斷路,更換匹配的壓縮機2壓縮機過載保護器自動跳開,將保護器的電流限數在允許的範圍內適當調高並按下復位鍵壓縮機結霜1循環水流通或閥未打開,檢查水閥,所有管路,保證暢通,加裝短路管道。2循環水管道配置過小,加大循環水管直徑,保證水循環正常。溫按表溫度顯示數字上下跳動1溫控表損壞,修理或更換溫控表2感溫線接觸不良,修理或更換感溫線3感溫線及測溫體有污,將測溫體擦乾淨循環水箱內結冰1設定溫度過低更正設定值2水箱內水無循環水,在冷凍水出口和進口之間短接一條循環水路3溫控表失控,更換溫控表高壓故障散熱不良,散熱器過髒,清洗散熱器能風不好,改善通風條件散熱風機不工作,檢查風機馬達是否燒壞短路維修或更換電機馬達高壓擎損壞,更換高壓擎製冷不良冷媒不足或管道漏媒,補充冷媒或檢漏後補焊,抽真空再補充冷媒散熱不良,散熱器過髒、散熱水閥門未打開或打開太小,將散熱器清理乾淨,並將閥門全開.

第三點啟動與停機:啟動動鍵盤上的狀態鍵,然後將鍵盤下面的機組ON/OFF(開/關)撥動開關切換到接通(ON)的位置,機組將作一次自檢,幾秒鐘後,一台壓縮機啟動,待負荷增加後另一台壓縮機啟動,一旦機組啟動,所有的操作均未自動的機組根據冷負荷(冷凍水供回水溫度)的變化自動啟停。

正常運行:機組正常運行,控制器將監控油壓、電機電流和系統的其它參數,一旦出現任何問題,控制系統將自動採取相應的措施,保護機組,並將故障信息顯示在機組螢幕上,在每24小時的運行周期內,應有專人以固定的時間間隔永久性記錄機組運行工況停機只要將鍵盤下面的機組ON/OFF撥動開關切換到斷開的位置,就可以使機組停.為了防止出現破壞,即使在機組停機時,也不要切斷機組的電源.風機、水泵的操作冷卻塔風機、冷卻水泵、冷水泵均為獨立控制,開機前應確認電源正常,無反相,無缺相.水泵開啟前應確認管路中的閥門均已打開。

如何吸附技術的工作原理

單效應吸收循環使用作為製冷劑和水溴化鋰作為吸收劑。它是很強的親和力,這兩種物質互相使周期工作的。整個過程發生在接近真空狀態。
1。溶液泵-2。發電機退出後,換熱器-稀到上層外殼解決方案的行動。
3。蒸發器-液動的製冷劑從上游的外殼下至下游殼式冷凝器和蒸發器,蒸發器是在管束噴灑。由於低殼極端真空[6毫米汞柱(0.8千帕)的絕對壓力],製冷劑液體沸點約為39℉(3.9℃),創造了製冷效果。(這是創建真空吸濕行動-強大的親和力溴化鋰對水源的吸收-直接下文。)

製冷系統基本組成

1、壓縮機2、冷凝器:在製冷過程中冷凝器起著輸出熱能並使製冷劑得以冷凝的作用。從製冷壓縮機排出的高壓過熱蒸氣進入冷凝器後,將其在工作過程吸收的全部熱量,其中包括從蒸發器和製冷壓縮機中以及在管道內所吸收的熱量都傳遞給附近介質(水或空氣)帶走;製冷劑高壓過熱蒸氣重新凝聚成液體。(根據冷卻介質和冷卻方式的不同,冷凝器可分為三類:水冷式冷凝器、風冷式冷凝器、蒸髮式冷凝器。)

3、貯液器:貯液器安裝在冷凝器之後,與冷凝器的排液管是直接連通的。冷凝器的製冷劑液體應暢通無阻地流入貯液器內,這樣就可以充分利用冷凝器的冷卻面積。另一方面,當蒸發器的熱負荷變化時,製冷劑液體的需要量也隨之變化,那時,貯液器便起到調劑和貯存製冷劑的作用。對於小型冷水機製冷裝置系統,往往不裝貯液器,而是利用冷凝器來調劑和貯存製冷劑。

4、乾燥過濾器:在冷水機製冷輪迴中必需預防水分和污物(油污、鐵屑、銅屑)等進入,水分的來源主要是新添加的製冷劑和潤滑油所含的微量水份,或因為檢驗系統時空氣進入而帶來的水分。假如系統中的水分未排除乾淨,當製冷劑通過節流閥(熱力膨脹閥或毛細管)時,因壓力及溫度的下降有時水分會凝固成冰,使通道梗阻,影響製冷裝置的正常運作。因此,在冷水機製冷系統中必需安裝乾燥過濾器。

5、熱力膨脹閥:熱力膨脹閥在冷水機製冷系統中既是流量的調節閥,又是製冷設備中的節流閥,它在製冷設備中安裝在乾燥過濾器和蒸發器之間,它的感溫包是包紮在蒸發器的出口處。其主要作用是使高壓常溫的製冷劑液體在流經熱力膨脹閥時節流降壓,變為低溫低壓製冷劑濕蒸氣(大部門是液體,小部門是蒸汽)進入蒸發器,在蒸發器內汽化吸熱,而達到製冷降溫的目的。

6、蒸發器:蒸發器是依賴製冷劑液體的蒸發(實際上是沸騰)來吸收被冷卻介質熱量的換熱設備。它在製冷系統中的功能是吸收熱量(或稱輸出冷量)。為了保證蒸發過程能不亂持久的進行,必需不斷的用製冷壓縮機將蒸發的氣體抽走,以保持一定的蒸發壓力。

7、製冷劑:在現代產業中使用的大多數產業冷水機均使用R22或R12作為製冷劑。製冷劑是製冷系統里的活動工質,它的主要作用是攜帶熱量,並在狀態變化時實現吸熱和放熱。

蒸氣壓縮製冷技術

基本上有四種在蒸汽壓縮式製冷壓縮機使用不同的類型:往復式壓縮,滾動壓縮,螺鏇驅動壓縮,離心壓縮都可以採用機械設備電動機,蒸汽,或燃氣渦輪機。它們產生的降溫效果通過“反向朗肯“周期,也稱為'蒸氣壓縮'。有了蒸發冷卻散熱,其係數的性能(締約方大會)非常高,一般4.0以上。

變速驅動(VSD)的套用技術已提高了蒸汽壓縮式制冷機的效率。室間隔缺損是第一個採用離心式壓縮機冷水機組在70年代末,已成為作為能源的成本增加了規範。變速驅動正被套用於螺桿壓縮機和渦鏇技術。

冷水機發展趨勢

冷水機是一種通過蒸汽壓縮或吸收式循環達到製冷效果的機器。這些液體能夠流過熱交換器到達對空氣或設備降溫的目的。蒸汽壓縮冷水機組包括四個主要組成部分的蒸汽壓縮式製冷循,這些機器可以實現不同的製冷劑。

冷水機技術是企業發展的動力,堅持創新才能夠為企業注入新鮮的血液,讓企業處於行業的領先位置。我們都知道,冷水機的主要組成部分是四大件:壓縮機蒸發器冷凝器膨脹閥,為最大程度上讓冷水機經久耐用、製冷效果快/佳,就必須從技術上來提升。

根據各個行業所需要的冷水機配置及參數不同,冷水機技術也有分別。在電鍍行業中,就需要頻繁用到冷水機。而又由於電鍍行業中有許多酸鹼性的溶液需要冷卻,並且腐蝕性十分大,因此需要特別製做,並且該冷水機的水泵需要選擇不鏽鋼水泵,並且使用鈦管式蒸發器或不鏽鋼式蒸發器,組件一定要具有防腐蝕作用,否則電鍍使用的藥水會將冷水機組件腐蝕,影響冷水機組使用壽命。
