水箱附屬檔案
(1)進水管：水箱進水管一般從側壁接入，也可以從底部或頂部接入。當水箱利用管網壓力進水時，其進水管出口處應設浮球網或液壓閥。浮球閥一般不少於2個。浮球網直徑與進水管直徑相同，每個浮球閥前應裝有檢修閥門。
(2)出水管：水箱出水管可從例壁或底部接出。從側壁接出的出水管內底或從底部接出時的出水管口頂面，應高出水箱底50 mm。出水管口應設定閘閻。
水箱的進、出水管宜分別設定，當進、出水管為同一條管道時，應在出水管上裝設止回閥。當需要加裝止回同時，應採取阻力較小的鏇啟式止回閥代替升降式止回閥，且標高應低於水箱最低水位1m以上。生活與消防合用一個水箱時，消防出水管上的止回閻應低於生活出水虹吸管的管頂(低於此管頂時，生活虹吸管的真空被破壞，只保證消防出水管有水流出)至少2m，使其具備一定的壓力推動止回閥。當火災發生時，消防貯備水量才能真正發揮作用。
(3)溢流管：水箱溢流管可從側壁或底部接出，其管徑血按排泄水箱最大入流量確定，並宜比進水管大l一2號。溢流管上不得安裝閥門。溢流管不得與排水系統直接連線，必須採用間接排水，溢流管上應有防正塵土、昆蟲、蚊蠅等進入的措施，如設定水封、濾網等。
(4)泄水管：水箱泄水管應自底部最低處接出。泄水管圖2—2n消防和生活台用水箱上裝有閘閥(不應裝截讓閥)，可與溢流管相接，但不得與排水系統直接連線。泄水管管徑在無特殊要求下，管徑一般採用DN50。
(5)通氣管：供生活飲用水的水箱應設有密封箱蓋，箱蓋上應沒有檢修入孔和通氣管。通氣管可伸至室內或室外，但不得伸到有害氣體的地方，管口應有防止灰塵、昆蟲和蚊蠅進入的濾網，一般應將管口朝下設定。通氣管上不得裝設閥門、水封等妨礙通氣的裝置。通氣管不得與排水系統和通風道連線。通氣管一般採用DN50的管徑。
(6)液位計：一般應在水箱側壁上安裝玻璃液位計，用於就地指示水位。在—個液位計長度不夠時，可上下安裝2個或多個液位計。相鄰2個液位計的重疊部分，不宜少於70 mm，見圖2—22。若在水箱未裝液位信號計時，可設信號管給出溢水信號。信號管一般自水箱側壁接出，其設定高度應使其管內底與溢流管底或喇叭口溢流水面平齊。管徑一般採用DNl5信號管可接至經常有人值班房間內的洗臉盆、洗滌盆等處。若水箱液位與水泵連鎖，則在水箱側壁或頂蓋上安裝液位繼電器或信號器，常用的液位繼電器或信號器有浮球式、桿式、電容式與浮平式等。
水泵壓力進水的水箱的高低電掛水位均應考慮保持一定的安全容積，停泵瞬時的最高電控水位應低於溢流水位100 mm，而開泵瞬時的最低電控水位應高於設計最低水位20mm，以免由於誤差而造成溢流或放空。
(7)水箱蓋、內外爬梯
不鏽鋼肋板水箱
該產品採用波紋板，具有超卓的強度；側壁無橫向焊縫，便於清洗；材質採用SUS304-2B食品級不鏽鋼，具有較強的耐腐性；全焊接現場組合，密封性好，確保水質不受二次污染；水箱容積有1—300立方米；31種規格，供設計選用。特殊情況，用戶可根據設計需要提出水箱的長、寬、高，任意組合；安裝現場無特殊要求，外壁平整、便於保溫；重量輕，外觀整潔，光亮、美觀、實用。
使用範圍
不鏽鋼水箱本標準規定了不鏽鋼焊接式常壓水箱的產品分類、技術要求、試驗方法、檢驗規則、標誌、運輸、貯存。
本標準適用於不鏽鋼焊接式常壓水箱（以下簡稱產品）。
規範性引用檔案
下列檔案中的條款通過本標準的引用而成為本標準的條款。凡是註明日期的引用檔案，其隨後所有的修改單（不包括勘誤的內容）或修訂版均不適用於本標準，然而，鼓勵根據本標準達成協定的各方研究是否可使用這些檔案的最新版本。凡是不注日期的引用檔案，其最新版本適用於本標準。
GB 700 1988 碳素結構鋼
GB/T 3280-1992不鏽鋼冷扎鋼板
GB 5749-1985生活飲用水衛生標準
GB/T 5750-1985 生活飲用水標準檢驗方法
GB/T 7306.2-2000 55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋
GB/T 9119-2000 平面、突面板式平焊鋼製管法蘭
GB 50242－2002 建築給水排水及採暖工程施工質量驗收規範
產品標準
GB 700-1988 《碳素結構鋼》
GB/T 3280-1992 《不鏽鋼冷扎鋼板》
GB/T 9119-2000 《平面、突面板式平焊鋼製管法蘭》
設計標準
GB 50015-2003《建築給水排水設計規範》
工程標準
GB 5749-1985 《生活飲用水衛生標準》
GB/T 5750-1985 《生活飲用水標準檢驗方法》
GB 50242－2002 《建築給水排水及採暖工程施工質量驗收規範》
技術要求
1、水箱應符合本標準的要求，並按規定的圖紙要求和尺寸製造。
2、水箱焊接完畢後各堅固件不得有鬆動，各連線件不得有漏焊、不得有漏件現象。
3、水箱焊縫要飽滿，水箱外層焊接表面要光滑、美觀、無夾渣、無焊瘤、無氣孔、無裂痕，焊接口不能有凹裂、分離現象，不得有割手現象。水箱內膽焊縫需進行拋光處理。同時應達到下表2所規定的焊接要求。
4、水箱的平底板應保持平整，變形度滿足表3要求。
5、水箱頂部及人孔都必須滿焊，質量要求同於4.3。
6、水箱的連線口都必須良好的焊接，同時儘量保持垂直，至少傾斜度不大於1°。
7、保溫層與水箱外表結合牢固，外觀平整。保溫層採用聚胺脂發泡塑膠或性能更好的保溫材料；外裝飾殼用不鏽鋼板或其它合適材料，表面不得凹凸不平、有劃傷痕跡或銹跡，達到表2要求。
8、對於外形尺寸允許公差應滿足下表3的要求。
9、水箱注滿水，不得有滲、漏水現象，不應有明顯的變形現象，按照鋼製焊接常壓容器有關滿水實驗條款進行。（GB50242－2002 建築給水排水及採暖工程施工質量驗收規範）
10、水箱豎立時應保持垂直，垂直度應滿足表3的要求。
11、水箱的實際裝水量應不小於公稱容積。
12、水箱所用的不鏽鋼板應符合GB/T3280的規定。水箱所用板材必須採用304不鏽鋼板。內外板厚度公差小於10%。
13、水箱所用的碳素鋼應符合GB/T 700的規定。水箱所有鐵零部件必須做防腐處理，需用防鏽漆做兩次防鏽處理，暴露在外部分需刷兩遍銀粉漆。
14、水箱入孔內外突出部位應做翻邊處理或做其他防護處理，避免割傷人。
15、清洗乾淨後，水箱注滿符合GB5749規定的水，靜置1h，水箱出口處的水應符合GB5749的要求。
外觀要求
| 檢驗項目 | 要 求 | |
| 表面擦傷 | 深<0.2mm，每平方米擦痕<1cm，不多於5個，合格 | |
| 表面撞痕、表面缺口、 | 深<2mm，每10平方米缺痕少於10個，合格 | |
| 鏽蝕/污染 | 應無鏽蝕/污染 | |
| 飛濺 | 清除飛濺物 | |
| 酸洗、鈍化處理 | 除去焊縫周圍的氧化皮 | |
| 焊 接 | 裂紋 | 不允許存在 |
| 焊縫余高 | 2.5mm以下 | |
| 咬邊 | 0.3mm以下 | |
| 焊瘤 | 不允許存在 | |
| 弧坑 | 小於0.3mm | |
尺寸允許公差
| 項目 | 設計尺寸（mm） | 允許公差（mm） | |
| 水箱本體 | 外形尺寸 （長、寬、高） | ≤5000 | 0～+10 |
| >5000 | 0～+（L/1000+5） | | |
| 垂直度 | 高度≤5000 | 0～10 | |
| 高度>5000 | 0～+（L/1000+10） | | |
| 部件安裝，接管位置 | — | ±10 | |
| 註：L表示長、寬、高設計尺寸值。 | | | |
試驗方法
1 、手感、目測焊接完畢的水箱，應符合4.2的規定。
2 、水箱注水試驗：
關閉排污閥及出水閥，注水至規定水位，經2h～3h，水箱各部位不得有滲漏和明顯的變形現象。
3 、水質指標檢驗按GB/T 5750的規定。
4 、外觀檢查：
在正常光線下用目測檢查。
5、 水箱的垂直度用量具測定，應符合4.10的規定。
6 、連線法蘭接GB/T 9119-2000規定的方法進行試驗；連線管螺紋按GB/T 7360.2-2000的規定方法進行試驗。
7、 水箱所用的不鏽鋼板和碳素鋼檢查其購入合格證明，有爭議按GB/T 3280和GB/T 700規定的方法進行試驗。
8 、保溫層用目測進行檢查。
檢驗規則
1 產品分出廠檢驗和型式檢驗。
2 出廠檢驗。
3 每個產品經出廠檢驗合格後方能出廠，並應附產品質量合格證明。
4 出廠檢驗項目為本標準的4.2～4.5。
5 型式檢驗
6 型式檢驗在下列情況之一時進行：
a） 新產品試製、老產品轉產時；
b） 當產品的結構、生產工藝、材料有重大變化時；
c） 正常生產的產品每一年至少進行一次；
d） 停產一年以上再生產時；
e） 國家質量監督機構提出要求時。
6.3.2 型式檢驗在出廠合格的產品中每次抽驗2個，按本標準的全部項目檢驗，如有一條不符合本標準的可加倍抽驗（衛生指標不能復驗），如仍有不符合本標準的該批產品判為不合格。
標誌、運輸、貯存
2.1 標誌
產品應標有下列標誌：
a） 產品名稱、型號；
b）水箱容積；
c）製造廠名稱、地址；
d）商標；
e） 產品標準號；
f） 生產（裝配）日期或產品編號；
g）檢驗合格證明。
2.2 運輸
水箱箱板在運輸過程中需加包裝角，防雨布（最好用有保護膜的不鏽鋼外皮），避免與酸鹼等腐蝕物接觸。在運輸過程中應注意避免磕碰。
2.3 貯存
產品允許露天存放，但不能接觸酸鹼等有腐蝕性介質。
水箱種類
搪瓷鋼板水箱水箱按照材質可分為：不鏽鋼水箱、搪瓷鋼板水箱、玻璃鋼水箱、PE水箱等。其中， 玻璃鋼水箱選用優質樹脂為製作原料，加上優良的模壓生產工藝製作而成，具有重量輕、無鏽蝕、不滲漏、水質好、使用範圍廣、使用壽命長、保溫性能好，外形美觀、安裝方便、清洗維修簡便、適應性強等特點，廣泛套用於賓館飯店、學校、醫院、工礦企業、事業單位、居民住宅、辦公大樓，是作為公共生活用水、消防用水和工業用水貯水設施的理想產品。
不鏽鋼焊接式常壓水箱
企業標準
不鏽鋼焊接式常壓水箱廣泛用於建築給水的調節、貯存水箱、供熱水系統的熱水保溫貯存、凝結水箱。它解決了傳統水箱存在的製作、安裝困難、防腐效果差、使用壽命短、以及裝配式給水箱易滲漏、橡膠條易老化等缺陷。具有製造標準化程度高、製作靈活、不用起重設備、不污染水質等優點。
不鏽鋼焊接式水箱的常見故障和處理方法
由於工業及生活用水中普遍含有氯離子（Cl-），金屬制的熱水容器總是常年處於80℃以下含Cl-水的腐蝕環境中，容易發生局部腐蝕而使其使用壽命受到限制。與均勻腐蝕（化學腐蝕）相比，局部腐蝕（電化學腐蝕）速度要快得多，危險性也大得多，往往導致泄漏失效。 在含Cl-的水介質之中，不鏽鋼水箱最易發生腐蝕的薄弱環節是焊接區，由於該區經受過高溫加熱，組織及性能有劣化，抗腐蝕性能也降低。
不鏽鋼水箱材質一般為Cr不鏽鋼，因材質中不含鎳導致水箱焊接部位在使用過程中出現的腐蝕滲漏問題較為常見。傳統的補焊的方法難度較大，受熱應力影響或會造成更大的損壞；刷環氧類耐腐材料則由於表面的粘結力和膨脹係數等性能影響，或會出現龜裂、剝離等現象再次加重腐蝕。針對不同設備，不同的運行狀態，不同腐蝕滲漏形式，採用相應的技術產品，可快速、簡單、有效保護設備，特別由於高分子複合材料所具有的抗化學腐蝕性能，粘結性能等綜合性能，避免了傳統補焊修復和傳統耐腐材料保護所帶來的不利影響，使修復後的設備壽命甚至超過新設備，從根本上解決腐蝕滲漏原因，幫助企業提高設備管理水平，降低維修維護成本，提高企業競爭力。
操作步驟：
表面處理：先用角磨機清理漏水部位表面的水垢，然後用直角焊縫位置用電磨清理表面，用砂紙仔細清理表面露出金屬原色，再用無水乙醇徹底清理表面。
調和材料：將1321材料按照3:1的比例調和並攪拌均勻直到沒有色差。
塗抹材料： 將調好的1321材料重點刷塗保護焊縫部位，然後再用1321材料大面積防腐保護。
固化時間：24小時/24℃（材料溫度）。材料溫度每提升11℃，固化時間縮短一半，但提升溫度不得超出材料的承受溫度。
消防水箱
1， 水箱的槽鋼，都是採用了國際性的槽鋼焊接成網狀，除去銹後用環氧樹脂油漆進行刷過，做好了防腐的處理。
2， 水箱下面的底板也是受壓非常的均勻，能夠起到很好的傳導壓力，所以一般是不會變形的。
3， 不鏽鋼的流水槽設定會讓在水箱結露的水滴集中然後流到排泄水的地方，所以能夠很好的保持槽鋼不潮濕，不生鏽。
4， 水箱的側板做成了像梯形一樣的不但能夠提高板的強度，而且內壁沒有突出物，非常的光滑，如果你要進行清洗，那是非常的輕鬆，而且外型也很美觀。
5， 水箱的頂板是折成角形的，同樣能夠提高板的強度，並且同樣有容易清洗，不會積水，擁有美觀的外形等特點。
6， 通氣孔裡面有安裝過濾棉，可以防止空氣裡面的塵土等污染水的質量。
7， 水箱設計的好，但是在最後安裝的時候也要根據供水設施的規範來安裝的。
汽車水箱
水箱即散熱器，水箱（散熱器）負責循環水的冷卻，為了避免發動機過熱，燃燒室周圍的零部件（缸套、缸蓋、氣門等）必須進行適當的冷卻。汽車發動機冷卻裝置以水冷卻為主，用氣缸水道內的循環水冷卻，把水道內受熱的水引入水箱（散熱器），通過風冷卻後再返回到水道內。水箱（散熱器）兼作儲水及散熱作用。水箱（散熱器）的水管和散熱片多用鋁材製成，鋁製水管做成扁平形狀，散熱片帶波紋狀，注重散熱性能，安裝方向垂直於空氣流動的方向，儘量做到風阻要小，冷卻效率要高。
浴室水箱
選用要點
1 產品分類
1.1 按類型分為：高水箱、低水箱。
1.2 按安裝方式分為：壁掛式、坐箱式、隱藏式。
1.3 按材質分為：陶瓷水箱、玻璃鋼水箱。
2 規格
低水箱進水孔直徑為25mm或29mm，排水孔直徑為65mm或81mm。特殊情況可按契約要求。
3 技術要求
3.1 配套水箱的有效工作水位至溢流口的垂直距離應不大於38mm；進水閥臨界水位應高於溢流口水位，其垂直距離應不小於25mm；水箱(重力)沖水裝置的非密封口最低位應高於盈溢水位，其垂直距離應不小於5mm。
3.2 水箱配件應符合下列要求
1）、操縱機構穩定可靠，操作方便。動作靈活，無卡阻。
2）、進水閥的強度和密封性能應達到JC 707中規定的一等品要求。
3）、在0.05MPa供水壓力下，進水時間不大於120s。
4）、溢水口必須高於有效工作水面20mm,
5）、進水閥出水口應高於溢流管20mm。
6）、排水閥不應有滲漏現象。
7）、水箱有效水量為61時，排水閥的排水流量不應小於2.0L/s。
8）、使用壽命大於5萬次。
保溫水箱
保溫水箱是指在水箱的夾層增加特殊工業和保溫材料，使水箱的保持一定得溫度滿足生活或工業需要。
保溫水箱根據使用加工的材料的不同可以分為：不鏽鋼保溫水箱 承壓保溫水箱 玻璃鋼保溫水箱 。
保溫水箱按形狀分為：圓柱體保溫水箱和模組拼接水箱。圓柱水箱一般可做1-12噸，再大的體積可以採用模組拼接水箱。模組拼接水箱是指用1M*1M和1m*0.5m的不鏽鋼板拼接焊接而成。
由高水箱、存水箱和低水箱三部分組成。高水箱內設有機械控制的潤水器、沖水閥和泄水閥以及電極浮子開關，潤水器和沖水閥的閥座分別與設定在存水箱內的三通沖水管連線，泄水閥開啟，高水箱與存水箱連通；低水箱內設定槓桿式浮子開關，浮子閥芯開啟，存水箱與低水箱連通；低水箱內還設有潛水泵、過濾器和排污管，潛水泵出水管口位於高水箱內，潛水泵的關閉通過高水箱內的電極浮子開關控制。採用中水箱可節約大量的可供飲用的潔淨水，社會效益和經濟效益顯著。該中水箱能夠與現有各種類型的便器配套使用。對於用水量大的旅館、飯店、企事業單位均可安裝使用。
SMC水箱
水箱SMC水箱是由SMC模壓板塊、密封材料、金屬結構件及配管系統現場組裝而成。給設計和施工帶來極大方便。一般水箱按標準設計，特殊水箱需要專門設計。可根據用戶需要組裝0．125-1500立方米的水箱。若原有水箱需要更換，不需要改造房屋，適應性很強。專門研製的定型產品密封帶，該密封帶無毒、耐水、彈性大、永久變型小，緊固密封。水箱整體強度高，無滲漏，無變形，保養、檢修方便。
SMC模壓水箱板使用玻璃纖維增強材料，採用高溫、高壓工藝模壓而成。板塊尺寸分別為1000×1000、1000×500和500×500三種標準板塊，板厚度6mm、8mm、10mm、12mm、14mm、16mm。
性能
1、清潔衛生性能
經中國預防醫學科學院環境衛生和衛生工程研究所以及北京市衛生防疫站進行了化學和毒理學試驗，評價如下：提供的合成材料中，未發現具有毒性和禁用化合物；以色質在線上鑑定及揮發物檢測結果，SMC水箱水浸泡液未發現含量高、毒性大的化合物；毒性試驗：SMC水箱水浸泡的動物試驗結果表明無急性和蓄積毒性。箱體浸泡水質符合國家飲用水標準（GB5749-85）和日本高位水槽水質標準。因此，使用是安全的、可靠的。
2、規格及性能
SMC 模壓單板規格（若需其它規格可協商）：1000x1500mm、1000×1000mm、 1000×500mm、 500×500mm。
厚度有5mm、 6mm、8mm、 10mm、12mm、 14mm、16mm、18mm; 其中5mm厚度的單 板專作水箱蓋板。
SMC模壓水箱執行國家建材行業標準：(JC658.1-1997)

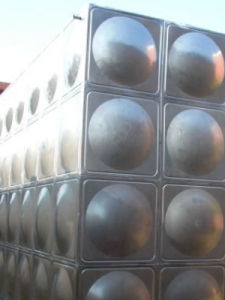

球形水箱
球形水箱採用SUS304、316L 不鏽鋼材料，不會生鏽，不會長青苔，也不會漏水等現象，它能永久性保持清潔衛生，使用的壽命是一般混凝土水箱的10倍以上，比較適用於冷水、淨水、開水、化學品等的儲存。當你使用的時候，您只需要將水箱置於房頂，然後接上水管就能使用，保養非常的方便，也在各個領域裡面使用。它的規格從0.5-30噸之間都是可以的，也可以根據客戶的要求進行製作。
球形水箱優點
1.自重輕，使用的年限長，整體的結構很穩固，占地的面積小。
2.線型流暢，高雅別致。它可以根據不同的場所要求任意的組合成各種各樣的，比如說多邊形的，階梯形的等等，不僅立體感好而且能夠美化市容。
3.採用的材料是進口的食品級的不鏽鋼板材製造，具有抗震、抗裂等。
4.水箱由單元矩形的薄板和一些凹凸板拼裝而成的，安裝起來非常簡單，也很方便運輸。
5.它符合國家的行業標準，也通過衛生檢驗檢疫的標準，它的表面非常的光滑耐銹，不容易生藻類，也不會長青苔，還有專門的下人孔，所以清洗也非常的方便。
6.它從0.5-3000噸的規格都是可以做的，也可以按照客戶提出的要求來進行設計加工。
7.水箱的價格也是非常的實惠，主要還是跟它的幾個點有聯繫的，比如說材質、規格、容積等。
技術要求及參數
1、給水箱焊縫，材料
以下根據某公司生產的HQF衝壓不鏽鋼板水箱技術參數編制，水箱及附屬檔案材料採用普通碳素鋼板及型剛製作，E43XX型焊條焊接，其質量應分別符合現行標準《碳素結構鋼》和《碳鋼焊條》的規定。
箱頂、箱壁、箱底的鋼板拼接均採用對接焊接（頂板為I型焊縫，底板及側壁為V型焊縫），其他焊接為貼角焊縫，焊縫之間不允許有十字交叉現象，且不得與加強助重合。
2、滿水實驗
水箱製作完畢後，將水箱完全充滿水，經2~3小時後，用重0.5~1.5千克的錘鉛沿焊縫兩側約150毫米的地方輕敲，不漏水為合格。若發現有漏水的地方，須重新焊接，再進行實驗。
