鋁塑複合板

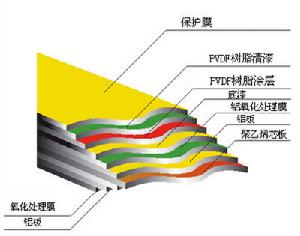

鋁塑複合板（英文名稱：aluminium plastic composite panel），簡稱鋁塑板，是指以塑膠為芯層，兩面為鋁材的3層複合板材，並在產品表面覆以裝飾性和保護性的塗層或薄膜（若無特別註明則通稱為塗層）作為產品的裝飾面。

分類、規格尺寸及標記

分類：按幕牆板的燃燒性能分為普通型和阻燃型。
規格尺寸：幕牆板的常見規格尺寸如下：
長度：2000、2440、3000、3200等，單位為mm。
寬度：1220、1250、1500等，單位為mm。
最小厚度：4，單位為mm。
幕牆板的長度和寬度也可由供需雙方商定。
標記代號：普通型，代號為G；阻燃型，代號為FR；氟碳樹脂塗層裝飾面，代號為FC。
標記方法：按幕牆板的產品名稱、分類、裝飾面、規格尺寸、鋁材厚度及標準編號順序進行標記。
標記示例：規格為2440mm×1220mm×4mm、鋁材厚度為0.50mm、表面為氟碳樹脂塗層的阻燃型幕牆板，其標記為：示例———建築幕牆用鋁塑複合板FRFC2440×1220×40.50GB/T17748－200×。

材料

鋁材：幕牆板採用材質性能應符合GB/T3880.2要求的3×××系列、5×××系列或耐腐蝕性及力學性能更好的其他系列鋁合金。鋁材應經過清洗和化學預處理，以清除鋁材表面的油污、髒物和因與空氣接觸而自然形成的鬆散的氧化層，並形成一層化學轉化膜，以利於鋁材與塗層和芯層的牢固粘接。
塗層：幕牆板塗層材質宜採用耐候性能優異的氟碳樹脂，也可採用其他性能相當或更優異的材質。
注1：目前最廣泛採用的是耐候性優異的聚偏二氟乙烯氟碳樹脂（PVDF），但純PVDF樹脂不宜在鋁材上直接塗裝，而要適當加入一些其他材料，以改變其塗裝性能，即構成通常所稱的70%氟碳樹脂。
注2：70%氟碳樹脂，是指生產鋁塑板塗層所用油漆的各種原材料中，PVDF占樹脂原料的70%。由於油漆中還有顏料等成分及氟碳樹脂塗層下通常有一層非氟碳樹脂材質的底塗，因此鋁塑板總塗層中PVDF的最終含量大約為25%～45%。
芯材：普通型幕牆板芯材所用原料的材質性能應符合GB11115、GB11116、GB/T15182或其他相應的國家或行業標準要求。
注1：芯材原料的品質與鋁塑板的產品質量密切相關。劣質廢舊塑膠中往往含有大量有害雜質及嚴重老化的塑膠，對鋁塑板的質量是極為不利的。
注2：聚氯乙烯通常被認為不宜用作芯材，因為它在高溫下易分解產生強烈的有毒和腐蝕性的物質。

要求

外觀質量：幕牆板外觀應整潔，非裝飾面無影響產品使用的損傷，裝飾面外觀質量應符合相關技術要求。
尺寸允許偏差：幕牆板的尺寸允許偏差應符合表2的要求，特殊規格的尺寸允許偏差可由供需雙方商定。幕牆板的鋁材厚度及塗層厚度應符合表3的要求。幕牆板的性能應符合表4的要求。
防火性能要求
按照防火級別分為普通型及防火型鋁塑複合板，國家幕牆規範對建築外牆用鋁塑複合板產品沒有防火級別的特別要求。
（1）普通型鋁塑複合板：市場上絕大部分的建築外幕牆和屋面用鋁塑複合板產品為普通型。
普通型鋁塑複合板的芯層採用低密度聚乙烯（LDPE），成品的芯層呈黑色。
（2）阻燃型鋁塑複合板又分為難燃級（C級）和準不燃級（B級）。
①C級防火型鋁塑複合板：採用無鹵低煙阻燃聚乙烯芯層。
②B級防火型鋁塑複合板：採用氫氧化鋁為主要成分（含量達到90%）芯層，顏色通常為白色或灰白色。
執行標準GB/T 17748《鋁塑複合板》
GB8624-2006《建築材料及燃燒性能分級》

試驗環境

試驗前，試樣應在GB/T2918規定的標準環境下放置24小時。除特殊規定外，試驗也應在該條件下進行。
試件的製備：製備試件時應考慮到產品裝飾面性能在縱、橫方向上要求具有一致性，除裝飾面性能外產品在縱、橫方向和正背面上的其他要求也具有一致性。試件的製取位置應在距產品邊部50mm以里的區域內，試件的尺寸及數量見表5。
外觀質量：目測試驗應在非陽光直射的自然光條件下進行。將板按同一生產方向並排側立拼成一面，板與水平面夾角為70°±10°，距拼成的板面中心3m處目測。
對目測到的各種缺陷，使用最小分度值為1mm的直尺測量其最大尺寸，該最大尺寸不得超過表1中缺陷規定的上限。抽取和擺放試樣者不參與目測試驗。
當對色差的目測結果有爭議時，色差仲裁試驗按GB/T11942的方法進行，試驗中應保持試件生產方向的一致性。

尺寸允許偏差

厚度：用最小分度值為0.01mm的厚度測量器具，測量從板邊向內至少20mm處的厚度，這些測量點至少應包括四角部位和四邊中點部位在內的多處的厚度。以全部測量值與標稱值之間的極限值誤差作為試驗結果。
長度（寬度）：長度在板寬的兩邊，寬度在板長的兩邊用最小分度值為1mm的鋼捲尺測量。以長度（寬度）的全部測量值與標稱值之間的極限值誤差作為試驗結果。
對角線差：用最小分度值為1mm的鋼捲尺測量並計算同一張板上兩對角線長度之差值。以測得的全部差值中的最大值作為試驗結果。
邊直度：將板平放於水平台上，用1000mm長的鋼直尺的側邊與板邊相靠，再用塞尺測量板的邊沿與鋼直尺的側邊之間的最大間隙。以各邊全部測量值中的最大值作為試驗結果。
翹曲度：將板凹面向上平放於水平台上，用1000mm長的鋼直尺側立於板上面，再用一最小分度值為0.5mm的直尺測量鋼直尺與板之間的最大縫隙高度。以全部測量值中的最大值作為試驗結果。
鋁材厚度：將從試樣上取下的鋁材作為試件。用最小分度值為0.001mm的厚度測量器具測量鋁材的厚度（不應包含塗層等的厚度）。測量應在足夠多的地方進行，但在每塊試件上至少要測量四角和中心5個部位。以全部測量值的最小值和算術平均值作為試驗結果。
塗層厚度：塗層厚度是指塗層的總厚度，按照GB/T4957的規定在試件上足夠多的地方進行試驗。

鋁塑板的特性

耐候性佳、強度高、易保養。

施工便捷、工期短。

優良的加工性、斷熱性、隔聲性和絕佳的防火性能。

可塑性好，耐撞擊、可減輕建築物負荷，防震性佳。

平整性好，輕而堅。

可供選擇的顏色多。

加工機具簡單，可現場加工。

常見的質量問題

鋁塑板的變色、脫色，主要是由於板材選用不當造成的。鋁塑板分為室內用板和室外用板，兩種板材的表面塗層不同，決定了其適用的場合不同。室內所用的板材，其表面一般噴塗樹脂塗層，這種塗層適應不了室外惡劣的自然環境，如果用在了室外，自然會加速其老化過程，引起了變色脫色現象。室外鋁塑板的表面如此一般選用抗老化、紫外線能力較強的聚氟碳酯塗層，這種板材的價格昂貴。有些施工單位欺騙業主以室內用的板材冒充抗老化、抗腐蝕的優質氟碳板材，榨取不合理的利潤，因而造成工程上所用的鋁板出現嚴重的變色、脫色現象。

鋁塑板的開膠、脫落，主要是由於粘結劑選用不當。作為室外鋁塑板工程的理想粘結劑，矽酮膠有著得天獨厚的優越條件。以前，我國的矽酮膠主要依賴進口，其身價令很多人望而卻步，只有那些高層建築上身價不菲的幕牆工程才敢問津。現在，我國的鄭州、廣東、杭州等地都先後投入了不同品牌的矽酮膠，致使價格大跌。現在，在購買鋁塑板的時候，銷售商會推薦那種專用的快乾膠。這種膠在室內使用尚可，用在氣候變化無常的室外，便會出現板材開膠、脫落現象。

鋁塑板表面的變形、起鼓，主要問題出在貼上鋁塑板的基礎板材上，其次才是鋁塑板本身的質量問題。高密度板、人工板之類在室外用時經過風吹、日曬、雨淋後，必然會產生變形並造成鋁塑板變形。理想的室外基層材料應進過防鏽處理後，以角鋼、方鋼管結成骨架為佳；鋁型材最理想。
