蒸發乾燥器

蒸發乾燥器

蒸發乾燥器,是通過加熱使物料中的濕分(一般指水分或其他可揮發性液體成分)汽化逸出,以獲得規定濕含量的固體物料的機械設備。蒸發乾燥過程需要消耗大量熱能,為了節省能量,某些濕含量高的物料、含有固體物質的懸浮液或溶液一般先經機械脫水或加熱蒸發,再在乾燥器內乾燥,以得到乾的固體。蒸發乾燥器有不同的類型及使用方法。

產品由來

蒸發乾燥器蒸發乾燥器
遠古以來,人類就習慣於用天然熱源和自然通風來乾燥物料,完全受自然條件制約,生產能力低下。隨生產的發展,它們逐漸為人工可控制的熱源和機械通風除濕手段所代替。近代乾燥器開始使用的是間歇操作的固定床式乾燥器。19世紀中葉,洞道式乾燥器的使用,標誌著乾燥器由間歇操作向連續操作方向的發展。迴轉圓筒乾燥器則較好地實現了顆粒物料的攪動,乾燥能力和強度得以提高。一些行業則分別發展了適應本行業要求的連續操作乾燥器,如紡織、造紙行業的滾筒乾燥器。20世紀初期,乳品生產開始套用噴霧乾燥器,為大規模乾燥液態物料提供了有力的工具。40年代開始,隨著流化技術的發展,高強度、高生產率的沸騰床和氣流式乾燥器相繼出現。而冷凍升華、輻射和介電式乾燥器則為滿足特殊要求提供了新的手段。60年代開始發展了遠紅外和微波乾燥器。

乾燥目的

蒸發乾燥器蒸發乾燥器
乾燥的目的是為了物料使用或進一步加工的需要。如木材在製作木模、木器前的乾燥可以防止製品變形,陶瓷坯料在煅燒前的乾燥可以防止成品龜裂。另外乾燥後的物料也便於運輸和貯存,如將收穫的糧食乾燥到一定濕含量以下,以防霉變。由於自然乾燥遠不能滿足生產發展的需要,各種機械化乾燥器越來越廣泛地得到套用。在乾燥過程中需要同時完成熱量和質量(濕分)的傳遞,保證物料表面濕分蒸汽分壓(濃度)高於外部空間中的濕分蒸汽分壓,保證熱源溫度高於物料溫度。熱量從高溫熱源以各種方式傳遞給濕物料,使物料表面濕分汽化並逸散到外部空間,從而在物料表面和內部出現濕含量的差別。內部濕分向表面擴散並汽化,使物料濕含量不斷降低,逐步完成物料整體的乾燥。物料的乾燥速率取決於表面汽化速率和內部濕分的擴散速率。通常乾燥前期的乾燥速率受表面汽化速率控制;而後,只要乾燥的外部條件不變,物料的乾燥速率和表面溫度即保持穩定,這個階段稱為恆速乾燥階段;當物料濕含量降低到某一程度,內部濕分向表面的擴散速率降低,並小於表面汽化速率時,乾燥速率即主要由內部擴散速率決定,並隨濕含量的降低而不斷降低,這個階段稱為降速乾燥階段。

操作過程

蒸發乾燥器蒸發乾燥器
蒸發乾燥器可按操作過程、操作壓力、加熱方式濕物料運動方式或結構等不同特徵分類。按操作過程,乾燥器分為間歇式(分批操作)和連續式兩類;按操作壓力,蒸發乾燥器分為常壓乾燥器和真空乾燥器兩類,在真空下操作可降低空間的濕分蒸汽分壓而加速乾燥過程,且可降低濕分沸點和物料乾燥溫度,蒸汽不易外泄,所以,真空乾燥器適用於乾燥熱敏性、易氧化、易爆和有毒物料以及濕分蒸汽需要回收的場合;按加熱方式,蒸發乾燥器分為對流式、傳導式、輻射式介電式等類型。對流式乾燥器又稱直接乾燥器,是利用熱的乾燥介質與濕物料直接接觸,以對流方式傳遞熱量,並將生成的蒸汽帶走;傳導式乾燥器又稱間接式乾燥器,它利用傳導方式由熱源通過金屬間壁向濕物料傳遞熱量,生成的濕分蒸汽可用減壓抽吸、通入少量吹掃氣或在單獨設定的低溫冷凝器表面冷凝等方法移去。這類乾燥器不使用乾燥介質,熱效率較高,產品不受污染,但乾燥能力受金屬壁傳熱面積的限制,結構也較複雜,常在真空下操作;輻射式乾燥器是利用各種輻射器發射出一定波長範圍的電磁波,被濕物料表面有選擇地吸收後轉變為熱量進行乾燥;介電式乾燥器是利用高頻電場作用,使濕物料內部發生熱效應進行乾燥。

按濕物料的運動方式,蒸發乾燥器可分為固定床式、攪動式、噴霧式和組合式;按結構,蒸發乾燥器可分為廂式乾燥器、輸送機式乾燥器、滾筒式乾燥器、立式乾燥器、機械攪拌式乾燥器、迴轉式乾燥器、流化床式乾燥器、氣流式乾燥器、振動式乾燥器、噴霧式乾燥器以及組合式乾燥器等多種。乾燥器的未來發展將在深入研究乾燥機理和物料乾燥特性,掌握對不同物料的最優操作條件下,開發和改進乾燥器;另外,大型化、高強度、高經濟性,以及改進對原料的適應性和產品質量,是乾燥器發展的基本趨勢;同時進一步研究和開發新型高效和適應特殊要求的乾燥器,如組合式乾燥器、微波乾燥器和遠紅外乾燥器等。乾燥器的發展還要重視節能和能量綜合利用,如採用各種聯合加熱方式,移植熱泵和熱管技術,開發太陽能幹燥器等;還要發展乾燥器的自動控制技術、以保證最優操作條件的實現;另外,隨著人類對環保的重視,改進乾燥器的環境保護措施以減少粉塵和廢氣的外泄等,也將是需要深入研究的方向。

產品類型

蒸發乾燥器蒸發乾燥器
多效降膜蒸發器、多效升膜蒸發器、多效強制循環蒸發器、多效外循環蒸發器、刮板蒸發器、標準蒸發器、列管冷凝器、立式內導流結晶機、臥式結晶機OSLO結晶機、帶式過濾機、罐式過濾機、立式板框壓濾機、動態過濾機、帶式過濾洗滌乾燥機(帶式三合一乾燥機)、罐式過濾洗滌乾燥機(罐式三合一乾燥機)、鏇轉閃蒸乾燥機、雙槳葉乾燥機、振動流化床、氣流乾燥機、真空耙式乾燥機、提取濃縮乾燥系列、熱風爐、儲罐、濃縮罐、醇提罐、萃取罐 、計量罐、不鏽鋼反應釜、發酵罐、種子罐等非標設備。產品廣泛套用於化工、醫藥、輕工、食品、染料、飼料、化肥等行業。

薄膜蒸發乾燥器

蒸發乾燥器蒸發乾燥器
薄膜蒸發乾燥器,是一種可在真空條件下進行降膜蒸發的新型高效蒸發器。濕物料經布料器被均布到筒體內壁(通過夾套加熱)後形成降膜, 通過鏇轉刮板強制成薄膜,在向下運動過程中被蒸發乾燥。特別適宜熱敏性物料、高粘度物料及易結晶含顆粒物料的蒸發濃縮、脫氣脫溶、蒸餾提純、蒸發乾燥。檢查方法

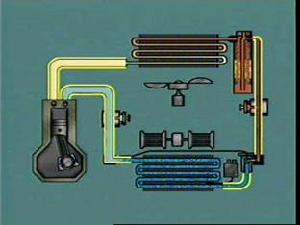

(1)冷凝器的檢查:冷凝器首先應進行外部檢查,檢查外部散熱片是否破壞、堵塞,接頭和管首有無損傷、漏氣。如冷凝器散熱片堵塞,套用水清洗,清洗後用壓縮空氣進行乾燥。散熱片彎曲,套用尖嘴鉗或其它工具加以矯正。如發現冷凝器漏氣,應進行焊補或更換。需要拆卸冷凝器時,應按照製冷劑排出方法緩慢地從冷凝器中排出製冷劑,拆開連線管後應及時封著管口,防止潮氣進入。冷凝器修理裝車後,製冷系統應補加50毫升的製冷劑,並對接頭進行漏氣試驗

(2)輸入乾燥器的檢查:使用漏氣檢測器檢查輸入乾燥器接頭有無漏氣,檢查觀察玻璃是否清潔,可熔塞是否完好等。如需要拆卸乾燥時,應緩慢排出製冷劑,拆卸輸入和輸出管後吸時封著管口。如換新的乾燥器,應補加20毫升的壓縮機潤滑油,並補加製冷劑,補加後應對空調製冷系統進行性能試驗。

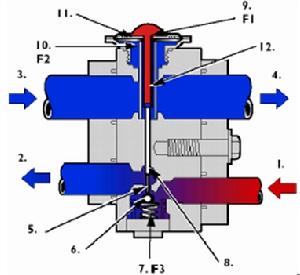

(3)蒸發器的檢查:蒸發器一般安裝在車內隱蔽的地方,檢查時應先拆除外部裝飾件,並拆下蓄電池搭鐵線。需要拆下蒸發器時,應緩慢排出製冷劑,並及時封住拆卸的管口。在蒸發器上一般安裝有壓力開關和膨脹閥,拆卸時應注意保護。蒸發器的檢查和冷凝器相同,應檢查散熱片有無堵塞、裂紋、刮目相看傷等,如堵塞應進行清潔,接口螺紋有損傷應修理或更換。如更換蒸發器總成,應向壓縮機補註40--50毫升的壓縮機潤滑油。安裝完畢後,應抽真空,補加製冷劑,並對空調製冷系統進行性能試驗。
