基本資料
產品名稱: ＳＭＡＷ８３mm火箭筒

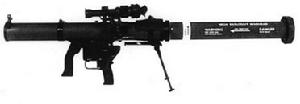

美國SMAW83mm火箭筒ＳＭＡＷ８３ｍｍＲｏｃｋｅｔＬａｕｎｃｈｅｒ
生產單位：美國麥克唐納－道格拉斯公司
ＭｃＤｏｎｎｅｌｌ ＤｏｕｇｌａｓＣｏｒｐ.，ＵＳ
現狀: 生產
用途: 摧毀野戰工事、裝甲車輛
概 述
美國陸軍和海軍陸戰隊，為了提高登入作戰中摧毀野戰工事和城市攻堅戰中摧毀壁壘和建築物的作戰能力，需要一種專用攻堅武器。為此於１９７８年底進行了選型試驗。在試驗中，美國麥道公司的ＳＭＡＷ８３ｍｍ火箭筒入選奪得了桂冠。該火箭筒於１９８０年完成部隊試驗，１９８２年５月投入批量生產，１９８４年１１月開始裝備美國海軍陸戰隊和陸軍。１９８４年１１月根據美國海軍陸戰隊要求，麥道公司開始為ＳＭＡＷ研製一種空心裝藥破甲彈，並於１９８７年５月投入成批生產，到１９９１年為止，已生產４８０００枚（單價為４４５０美元）。目前，該火箭筒及彈藥已獲準向國外出口。
結構特點
１．火箭筒
ＳＭＡＷ火箭筒包括發射筒、試射槍、發射機構、握把、保險裝置、瞄準具、前手柄、腳架、摺疊式肩托和背帶等。發射筒用玻璃鋼材料製成。發射機構為磁電機式，設有發射槍彈或火箭彈的發射轉換機構以及電路保險和機械保險裝置。前向摺疊式兩腳 架系由以色列加利爾槍架改進而成。半自動試射槍固裝在發射筒右側，包括９ｍｍ口徑鋼製槍管，發射曳光彈。火箭彈被預先裝在玻璃鋼製的包裝筒內組成一個獨立組件，可單獨運輸或攜行。發射時，打開包裝筒前蓋，把它與發射筒後端對接，發射後拋棄。
２．瞄準裝置
該火箭筒採用由準星和照門組成的機械瞄準具和放大率為３．８倍的光學瞄準鏡。此外，還配有ＡＮ／ＰＵＳ－４Ａ式夜視瞄準具。
３．彈藥
該火箭筒配用破甲殺傷兩用火箭彈、破甲火箭彈、發煙彈和燃燒彈等。兩用火箭彈的戰鬥部配用一種獨具特色的雙作用引信，含瞬發和延時兩套機構。遇到硬目標時瞬時爆炸，遇到軟目標時延遲到目標內部起爆。戰鬥部裝有Ａ３炸藥。破甲火箭彈的新型空心裝藥戰鬥部裝有奧克托金炸藥，在傾角為７０° 時，能穿透６００ｍｍ厚的軋制均質裝甲。火箭發動機殼體用３ｍｍ厚的鋼板製成，裝有高燃速多管毛刷式裝藥結構的推進劑，尾噴管外緣有８片前向摺疊式尾翼及其組件。
性能數據
口徑 ----------------------------------------------------- 83ｍｍ
火箭筒攜行狀態長 ----------------------------------------- 825ｍｍ
火箭筒戰鬥狀態長 ----------------------------------------- 1400ｍｍ
火箭筒質量 ----------------------------------------------- 7.5kg
配用彈種 ------------------------------------------------- 破甲彈，破甲殺傷兩用彈，發煙彈，燃燒彈
破甲彈
彈長(含包裝筒) ----------------------------------------- 842ｍｍ
彈質量(含包裝筒) --------------------------------------- 6.3kg
炸藥質量 ----------------------------------------------- 861g
初速 --------------------------------------------------- 271ｍ／ｓ
有效射程 ----------------------------------------------- 500ｍ
破甲厚度 ----------------------------------------------- 600ｍｍ／７０°
破甲殺傷兩用彈
彈長(含包裝筒) ----------------------------------------- 746ｍｍ
彈質量(含包裝筒) --------------------------------------- 5.9kg
炸藥質量 ----------------------------------------------- 1.09kg
初速 --------------------------------------------------- 220ｍ／ｓ
有效射程 ----------------------------------------------- 500ｍ
瞄準裝置 -------------------------------------------------- 機械瞄準具，光學瞄準鏡
