基本信息

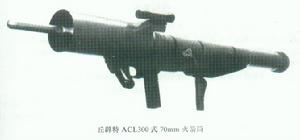

法國丘辟特ACL300式70mm火箭筒中文名稱: 法國丘辟特ACL300式70mm火箭筒
研製國別: 法國
研製機構: 呂歇爾公司
現狀: 研製
用途: 對付主戰坦克
簡介
根據法國陸軍提出的對新的近程和超近程反坦克武器的要求，法國呂歇爾公司於1979和法國國防部簽寫出研製契約。經過兩年的努力，成功地研製出射程為330mm的反坦克武器系統，命名為丘辟特ACL300式反坦克武器，並於1981年和1983年在法國第八屆薩托里陸軍武器裝備展覽會上展出。其後，由於該武器質量偏大，決定由法國歐羅派克公司、呂歇爾公司和德國MBB有限公司合作進行改進和提高。
結構特點
丘辟特ACL300式70ｍｍ火箭筒，是利用平衡拋射原理與火箭增程技術相結合的方式，發射115ｍｍ超口徑破甲彈，能夠在2.5×2.5×2.5,ｍ的室內發射。而且它使用簡便，士兵左、右手均能操縱與射擊。
火箭增程破甲彈結構
1.炸高控制觸桿
2．引信頭部
3．風帽
4．彈體
5．藥型罩
6．炸藥
7．傳爆裝置
8．火箭發動機
9．尾翼
1．火箭筒
該火箭筒採用戴維斯發射原理和平衡拋射結構，由發射筒（含筒身、藥室、前後活塞、前後擋環、前後擋蓋）、擊發機、肩托、手柄等組成。筒體採用鋼製材料，前端直徑較粗，以容納超口徑火箭增程彈，筒後部裝有配重平衡體。發射筒一次性使用，但發射裝置和肩托等發射後並不拋棄，可以再用。
該火箭筒發射前，射手打開發射筒前蓋，彈頭觸桿自動解脫伸出筒口，瞄準目標後扣壓扳機，啟動感應線圈點燃發射藥。發射藥燃燒後產生強大的燃氣壓力作用於活塞，前活塞拋出火箭增程彈，後活塞推出塑膠片平衡體，散落在地面上，同時，2個活塞被制動環擋住，封閉發射筒，阻止火藥燃氣、火焰、煙霧和衝擊波外逸，並使噪聲降到135dB以下。
2．瞄準裝置
該火箭筒配有塑膠殼光學瞄準鏡和M309式光學瞄準鏡，放大率均為3倍。前者射擊後可以隨發射筒一起拋棄；後者射擊後必須與發射裝置一起回收，以供重複使用。
此外，該火箭筒還配有夜戰用OB25式夜視儀。
3．彈藥
該火箭筒配用火箭增程破甲彈，破甲彈由空心裝藥戰鬥部（含壓電引信）、火箭發動機和尾翼組件等組成。彈體用鋁合金製造，前端有裝於滑架內的觸桿，射擊時能自動伸出100ｍｍ，以控制炸高。4片斜置尾翼在射彈離開筒口後自動張開，使彈體繞縱軸微旋，以獲得良好的命中機率。增程火箭發動機在射彈飛離筒口4～10ｍ的距離內點火，使彈速由180ｍ／ｓ增至275ｍ／ｓ。
目前呂歇爾公司還在研製新型串聯戰鬥部破甲彈，以提高對坦克的侵徹能力。
性能數據
口徑----------------------------------70ｍｍ
火箭筒攜行狀態長----------------------1100ｍｍ
火箭筒戰鬥狀態長----------------------1200ｍｍ
火箭筒戰鬥總質量----------------------12kg
火箭筒質量----------------------------7.6kg
配用彈種------------------------------破甲彈
彈徑----------------------------------115ｍｍ
彈長----------------------------------650ｍｍ
彈質量--------------------------------3.4kg
戰鬥部質量----------------------------1.3kg
火箭發動機質量------------------------1.9kg
初速----------------------------------180ｍ／ｓ
最大速度------------------------------275ｍ／ｓ
有效射程------------------------------330ｍ
彈丸飛行時間(330ｍ)-------------------1.2s
破甲厚度------------------------------≥800ｍｍ
瞄準裝置-------塑膠殼光學瞄準鏡，M309式光學瞄準鏡，OB25式夜視儀
火箭筒
