無線監控系統是監控和無線傳輸技術的結合,它可以將不同地點的現場信息實時通過無線通訊手段傳送到無線監控中心,並且自動形成視頻資料庫便於日後的檢索。無線監控系統的英文名稱是Wireless Monitoring System。

基本信息

無線監控的組成

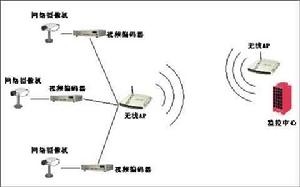

目前有一部分網路廠商提供了一些所謂的無線監控方案,其網路拓撲圖如下:

上圖是目前一些網路廠家提供的無線監控系統,我們從圖中可以看出,這套系統主要分為兩部分,一個是監控中心,還有一個是前台監控,前台監控主要由網路攝像機和視頻編碼器組成,有些還配備了雲台等設備,它們是整個監控系統的核心;我們清楚一套監控系統中最重要的設備是網路攝像機,網路攝像機採用有線或無線連線將決定整個監控系統是有線監控還是無線監控系統。在這套方案中,我們能明顯看出它採用有線網路攝像機,通過視頻編碼器連線到無線AP上,然後通過無線AP將拍攝的圖像信號傳輸到監控中心。之所以這套方案叫無線監控方案是因為監控中心和前台監控之間採用無線數據傳輸,但它並不是真正意義上的無線監控,因為這套系統還是需要布線,同樣會給組建這套系統的用戶帶來麻煩。我們所說的真正意義上的無線監控系統是一種採用無線網路攝像機組成的系統,在監控系統前台的任何一個環節都不需要布線。

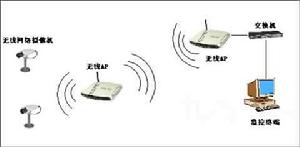

下圖是無線監控系統的拓撲結構圖:
從上圖我們看出無線監控系統的分布比較簡單,產品的種類選擇也比較少,基本上只需要無線網路攝像機、無線AP加上控制終端和一些普通用的交換機就能實現無線監控。相信大家比較清楚有線網路監控系統的組成結構,那么在無線網路監控系統中我們為什麼沒有使用視頻伺服器等設備呢?實際上這些功能都集成到無線網路監控攝像機裡面,因此,無線網路監控攝像機在無線監控系統中起著無法代替的作用。
一個無線區域網路的組建要根據具體環境來看,無線監控系統是基於無線區域網路之上組建的一個監控系統。因此,無線監控系統的組建同樣要根據具體的環境來決定,但總的來說可以,無線監控系統具有三種模式,一種是室外無線監控系統,一種是室內無線監控系統,還有一種是室外和室內混合監控系統。室外無線監控系統套用在一些工廠,它們需要對各個地方的安全進行監控等;室內的無線監控系統套用在如礦井、鋼鐵冶煉、酒店賓館等行業中;室外和室內混合組建的監控系統我們就不在敘述,只要能夠將室外和室內的監控系統組建成功,這種混合方式也就顯得非常簡單。
無線監控系統無線監控系統

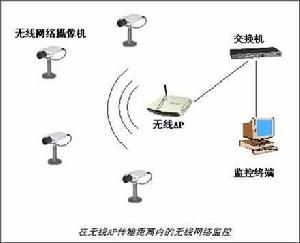

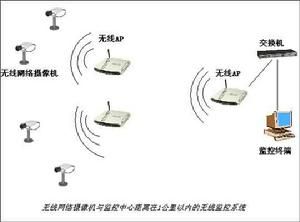

室外無線監控系統,在室外布置無線監控系統,最大的優勢就是沒有什麼大的建築物阻擋,因此,我們不用過多考慮無線信號的穿牆問題,並且室外無線監控系統中的無線網路攝像機一般都比較分散,但我們也要考慮一些外來信號的干擾問題。室外無線監控系統的組建要根據無線網路攝像機與監控中心的距離來確定,如果它們之間的距離沒有超過400米(理論值),我們可以直接通過監控中心的無線AP就能接收到監控信號,下圖在無線AP傳輸距離內的無線監控系統網路拓撲結構圖:如果無線網路攝像機與監控中心之間的距離在1公里以內,我們可在靠近無線網路攝像機的地方增加無線AP,然後通過無線AP的橋接功能實現與監控中心無線AP的連線,從而將數據傳輸到監控中心,下圖是無線網路攝像機與監控中心距離在1公里以內的無線網路監控系統拓撲結構圖:如果無線網路攝像機與監控中心之間的距離非常遠,已經超過1公里或更遠,那么我們就要考慮採用無線網橋來實現數據傳輸,無線網橋一般套用在1公里以上,50公里以下的無線網路連線。所以,我們採用無線網橋組建無線監控系統。

工地無線監控設備

無線監控系統無線監控系統
手持式視頻通信產品,是指能夠拿在手上進行簡單操作就可以實現實時視頻傳輸和通信的產品。其主要特點就是便攜性和實時視頻傳輸,這兩個特點對於戶外施工的相關企業來說具有突出的商業價值。在巨觀經濟的推動下,現在各施工企業正以前所未有的態度重新思考與現場溝通和管理的方式。手持式視頻通信產品的出現給人們帶來了的全新的視頻通信體驗,真正跨越時空,感到就如身臨其境來到某個地方一樣。我們的手持式視頻通信產品定位於戶外施工有關的中小企業,如建築設計院,甲方,土建施工方,路橋建設,監理單位等這樣的公司,這類型的公司通過使用手持式視頻通信將獲得巨大的商業價值和個人價值。
為什麼選擇手持式視頻通信 ?最有說服力的理由是施工單位的企業對面對面現場交流的基本需求。其它類型的方式(如電話、攝像機、對講機等)無法重現真正現場交流和溝通管理的過程,須將溝通管理的需要與其它實時的視頻通信傳輸工具結合起來才可以充分了解彼此的意思並使項目和決定順利進行。現在的問題是:在當今節奏加快、需要及時決策的環境中,有時親臨現場的效率很低或甚至無法來到現場,但是不能來的話,風險又太大了。
同時,加強對現場的遠程溝通與管理也是提高企業競爭力的需要。施工單位的企業要超越自己的核心競爭力並實現高效率的運作是競爭存在的主要原因,企業的創新能力和精細化管理的水平是核心競爭力的主要方面。使用手持式視頻通信產品可以及時做出更好的決策和更密切跟蹤項目進展情況,企業降低因錯誤決策、管理不到位或缺乏溝通所產生風險的能力大大提高。
(1) 解決了作業點多、地點分散問題而導致的遠程管理問題,不用去現場就可以掌控工地細節。
(2) 解決了作業點多、地點分散問題而導致的遠程溝通協調題,不用去現場就可以了解工地情況。
(3) 現場作業人員一有需要,隨時開機,讓項目經理或施工技術指導人員能夠實時看到視頻,發現問題,解決問題。
(4) 工地現場與建設、監理、設計等單位的協調機制十分順暢,施工的質量有了一定的保障。
(5) 工地現場與土建、材料、工程機械等相關其它單位的溝通機制非常順利,施工的進程和效率極大提高。
(6) 突發事件指揮部第一時間通過手機或電腦看到現場視頻,迅速作出抉擇。溝通的環節簡單、直接、高效。

無線監控的套用

油田無線監控
礦山無線監控
建築工地無線監控
隧道內無線監控
廠房無線監控
校園無線監控
酒店無線監控

室內無線監控系統

在室外布置無線監控系統,最大的優勢就是沒有什麼大的建築物阻擋,因此,不用過多考慮無線信號的穿牆問題,並且室外無線監控系統中的無線網路攝像機一般都比較分散,但也要考慮一些外來信號的干擾問題。
室外無線監控系統的組建要根據無線網路攝像機與監控中心的距離來確定,如果它們之間的距離沒有超過400米(理論值),可以直接通過監控中心的無線AP就能接收到監控信號。 如果無線網路攝像機與監控中心之間的距離在1公里以內,可在靠近無線網路攝像機的地方增加無線AP,然後通過無線AP的橋接功能實現與監控中心無線AP的連線,從而將數據傳輸到監控中心。 如果無線網路攝像機與監控中心之間的距離非常遠,已經超過1公里或更遠,那么就要考慮採用無線網橋來實現數據傳輸,無線網橋一般套用在1公里以上,50公里以下的無線網路連線。所以,採用無線網橋組建無線監控系統,在理論上最遠能監控到50公里距離的場景。如果監控距離需要更遠,可採用中繼方式,將兩個無線網橋以背靠背的形式安置,使無線信號傳 輸距離得到延伸。

室內無線監控系統

室內無線監控系統與室外無線監控系統有所不同,室內無線監控系統中的無線網路攝像機分布比較密集,分布點比較多,並且有牆的阻擋,即使布置無線AP,其信號覆蓋距離也不會太遠。所以,室內無線監控系統在極小的空間內會布置比較多的無線AP。特別是在一些酒店賓館中,由於採用樓層設計,要實現無線監控就需要在每一層樓布置1到2個無線AP才能將信號覆蓋到整個大樓。一個無線AP的信號基本上能夠覆蓋普通大樓中一層樓的每一個角落。

無線監控系統安全

一提到無線網路我們就不得不提到安全問題,實際上無線監控系統的安全與無線區域網路的安全大同小異。首先要考慮的是無線信號傳輸的安全,數據信號的安全一般通過無線AP中的WEP加密功能,讓數據得到加密,即使有些用戶在無線監控系統信號覆蓋範圍內接收到這些數據信息,也無法打開。
其次要防止非法用戶接入到無線監控系統中,無線AP中的DHCP功能是為網內用戶分配IP,如果開啟這項功能,在無線監控系統信號覆蓋的範圍內,一些非法用戶就可能獲得IP位址,從而進入無線監控系統,所以,一定要關閉此項功能。無線AP一般都提供了MAC地址綁定功能,為了防止非法用戶進入無線監控系統,可將需要進入無線監控系統的終端綁定MAC地址,這樣就能防止非法用戶進入無線監控系統。認證功能可能是網路中套用最廣泛的一種功能,無線AP也具有這種功能,通過設定用戶名和密碼,可阻止非法用戶訪問無線監控系統。
