灑水車

灑水車又稱為噴灑車、多功能灑水車、園林綠化灑水車、水罐車、運水車。灑水車適合於各種路面沖洗,樹木、綠化帶、草坪綠化,道路、廠礦企業施工建設,高空建築沖洗。具有灑水、壓塵、高、低位噴灑,農藥噴灑、護欄沖洗等功能,還具有運水、排水,應急消防等功能。

基本信息

構造說明

灑水車的基本組成:防鏽罐體,取力器,傳動軸,專用自吸式灑水泵,管網,噴灑出口,工作平台,二類底盤。

灑水車可選裝配置:GPS,萬向噴頭,電磁閥門,氣動閥門,可視作業系統,外接動力,藥盤。

底盤

灑水車平面圖灑水車平面圖

專用車底盤一般採用南駿、東風、解放、福田歐曼等二類底盤。

罐體製作

採用自動流水線罐體生產工藝分為:下料、拼板自動焊、封頭鏇壓成型、罐體一次滾壓成型等國內先進生產工藝。罐體材料多採用優質碳鋼板生產。特殊用途的情況下也可以根據客戶的需要採用304不鏽鋼。罐體容積為“4立方、5立方、6立方、8立方、10立方、13立方、15立方”等。

管道系統

由管道、四位三通球閥、直通球閥、過濾網、出水口(前沖後灑、側噴;高位側花灑;後工作平台,帶綠化灑水高炮)組成。

作業系統

主要由發動機帶動變速箱,變速箱上安裝的取力器帶動灑水泵,灑水泵產生動力,將罐體內部的液體通過管網噴灑出去。工作範圍:自吸高度:≥7m,灑水寬度:≥14m,最大射程:≥28m;可調節成柱狀,射程≥28m;也可調節成霧狀,射程≥5m。

灑水泵

配備灑水車、綠化噴灑車大功率專用灑水泵(威龍泵),帶消防接頭,帶自流閥,帶自吸功能。

可選裝配置:可加裝灑藥盤、藥泵、罐內防腐防鏽、多方位進出水接頭、電磁閥、氣動閥等先進設施,以滿足不同用戶需求。

駕駛室

灑水車駕駛室分為:尖頭駕駛室,或者平頭駕駛室,又稱長頭駕駛室,短頭駕駛室。

取力器

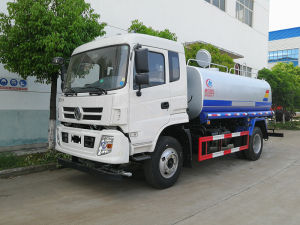

灑水車灑水車
一般灑水車採用東風,解放系列取力器,氣動操作,操作開關向後拉,取力齒進入齧位置,通過傳動軸帶動水泵工作,開關向前回位,水泵即停止工作。取力器就是在灑水車變速箱的箱體一側安裝的設備,一般的汽車變速箱都有安裝連線埠,安裝上的取力器可以通過變速箱的常齧齒輪的轉動把動力傳遞出來,再通過傳動部件和控制器把動力傳遞給繳拌車的滾筒,和加壓泵

灑水車噴水器功能說明

灑水車前裝有鴨形噴嘴或圓頭沖嘴,後面裝有圓柱開灑水噴嘴或蓮蓬頭噴嘴,後部有一工作平台,裝配有水炮。後部還可裝8個噴嘴(選裝)。

噴水器一般用於沖洗街道,起除塵和降溫作用,其噴水器可以用調節噴嘴螺紋的方法改變噴水器的噴灑方向和角度,高射水炮可以用於城鄉園林綠化及應急消防。蓮蓬嘴可以澆落路中間噴水器衝起的灰塵,起到清潔空氣的作用。

功能說明

吸水作業

(1)灑水車儘量接近作業點,駐車。

(2)打開走台箱邊門,取出吸水膠管,使之向後擺動,無彎折現象。

(3)將吸水膠管儘可能深的抽入水中,保證管端在作業過程中始終距液面300mm以下。

(4)將四通閥手柄推至與地面垂直。

(5)將變速器掛入空擋,然後起動發動機,分離離合器,將取力器開關向後拉即掛檔取力,泵開始運轉。

(6)操作員可通過後封頭上部的觀察鏡,當液面達到觀察鏡中部時,應通知駕駛員,同事應迅速將吸水膠管拉離水面或關閉四通閥。

(7)收起膠管後,將其放回走台箱,關好邊門。

(8)將灑水車駛離抽水地點

噴灑作業

(1)將四通閥門後柄拉至與地面平行,打開想要噴灑的球閥(前沖、後灑、側噴、花灑),然後起動發動機,將變速器掛入擋位,將取力器開關向後拉即掛檔取力,然後分離離合器,泵開始運轉,開始灑水。

(2)罐體內的水灑完後,駕駛應及時將取力器操縱柄向前推即脫檔,灑水泵停止運轉。

操作指南

加水

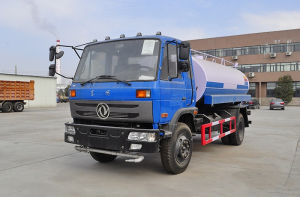

灑水車灑水車
1.將車開到預定位置,使水罐口對準自來水管口打開罐口蓋、自來水即可加水。

2.當在野外自采水的情況下,水能通過水泵給罐內供水。其操作程式是:在四位三通閥A處接一個膠管通入地面水源使三通球閥A和C口相通,關閉球閥7、8、 9、10,打開4,踏下離合,打開取力器開關,慢慢鬆開離合(千萬不可過快,否則將會損壞取力器或變速箱),使水泵開始工作,即可向罐內加水,停止工作後開關回位。

灑水

接通三通四位閥的c和b,關閉閥4,根據需要打開7、8、9、10,其中7為前沖開關,用於沖洗路面,8為灑水炮開關(可應急消防,可遠距離澆灌花木)。9為側噴開關,可澆灌路邊花台花木。10為後灑開關,用於路面灑水。

待水罐內盛水灑完後,分割離合器,脫開取力器。

澆灌花木、應急消防

接通三通四位球閥的B和C相通,4、7、8、9、10關閉,在5口接一水龍帶,水龍帶的另一端接一水槍,利用水的重力,可自流澆灌花木。也可掛上取力器加壓應急消防或遠距離澆灌花木。

活動泵站

導通三通四位閥的A、C,在A口接上吸水膠管,關閉4、7、8、9、10,打開閥5,在5口接出水管,使水泵開始工作即可將甲地的抽往乙地,起到活動泵站的作用。

注意事項

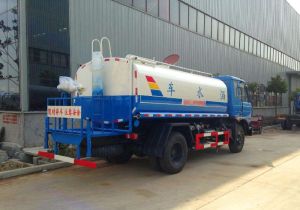

灑水車灑水車
當灑水車利用河溝、池塘作為水源時,注意吸水管端部全部沒入水中。為避免吸入石塊或較多的泥沙、漂雜物,吸水管端部一般設有過濾裝置,吸水時嚴禁將過濾裝置拆下。如果水源較淺,需要事先將吸水處挖深一些,以保證不含有雜物及不進空氣。不同灑水車的水泵對水源的要求是有區別的,清水泵要求水中不能有雜質,濁水泵則要求水中不能有石塊和過多的泥沙。

離心式水泵每次吸水前,必須向水泵內加入一定量的引水,加完後必須關閉加水口。自吸式水泵第一次使用時,需要加引水,以後則不必再加引水。

吸水時進水管系統必須保持一定的真空度,才能將水吸入箱內。進水管系統務必要密封可靠,軟管不能破損,硬管不能有裂紋,否則將產生漏氣現象,也就造成吸不上水的情況。

灑水車無論是在吸水前,還是在灑水前,取力裝置掛檔都必須在停車時進行。

冬季來臨前,應將水泵和水管內的水放空,以防凍裂。中國北方一般嚴冬不再施工,故在施工結束後,就立即將水泵及水管內的水排空,以防後患。

灑水車前噴頭位置較低,靠近地面,噴灑壓力較大,可用於沖洗路面;後噴頭位置較高(灑水車後噴頭一般左右各安裝一個),灑水面較寬,可用於公路施工灑水,使用後噴頭時,應將前噴管關閉;使用可調噴頭灑水時,灑水寬度可根據需要調整。灑水寬度越寬,中間重疊量越少,灑水密度越均勻。

在使用過程中要定期潤滑傳動總成各潤滑點,經常緊固聯結點,以保證正常使用。

灑水車貯水箱設有排污管,該管的進口為水箱的最低點。經過一段時間的使用,應定期打開排污管開關,將罐內積存的雜物排除,直到水變清為止。

工作原理

灑水車是利用本車發動機動力通過取力器驅動車載灑水泵,從進水口向本車加水或者將罐體中的水通過管道輸送到各個噴頭,從而實現各種功能。

灑水泵工作前,泵內的液體存量必須高於泵軸,因此泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭,快速接頭中心線必須高於泵軸中心線300毫米;進口管路系統必須保證不漏氣;吸水管的吸入頭必須浸沒於水下,以免空氣吸入水管;出口管道與泵出口連線時必須保證直管長度≥200毫米後再接彎管。

灑水泵採用外混式自吸結構,泵內應存有適量的液體。泵啟動後,葉輪鏇轉,葉輪進口處形成負壓,吸入管路中的氣體與泵內液體混合,通過壓出室進入氣液分離室。由於氣液的比重差,氣體從液體中分離出來,從出口管中排出,液體在氣液分離室中下沉,經多次循環,直到吸入管內的氣體排淨而充滿液體,完成自吸過程,泵開始正常輸液。

灑水泵可起到吸水和加壓排水功能,自吸泵可將池塘的水直接吸入罐體內,也可直接從城市街道的消防栓上連線注水,吸入罐體內進行灑水作業。

維護保養

(1)汽車底盤和配套泵的維護保養按相應的使用說明書進行。

(2)車輛使用前應按汽車使用說明書的要求進行磨合。

(3)長途轉場託運時,車輛前後左右應有固定防滑裝置,且四周留有200mm以上空隙,若自行轉場時一般應將前噴嘴和後灑水器卸下以防鬆動丟失。

(4)經常檢查各出液孔、口有無堵塞現象,發現雜物堵塞時應及時清理乾淨。

(5)每班作業完畢,應清洗油污、管路卷放整齊,清理現場,關門落鎖。

(6)車輛長期不用或冬天存放,應放盡罐體、泵內及管路內余水,存放時應停放在車棚內,擦試乾淨,以避免暴曬雨淋。

灑水車底盤的清潔:離地面最近的底盤肯定是被泥沙弄得一塌糊塗。所以在進行其他部件清潔之前,我們先要對10噸灑水車的底盤進行一個全面的清潔。經過泥濘道路後,10噸灑水車的前後輪轂板上均會沾滿黃色的泥漿和小的沙石。在清潔時需用高壓水槍放到輪轂板下方,高壓水槍的噴水方向朝輪轂板方向,這樣才能有效清除附著在輪轂板上的。

灑水車漆面的清潔:完成了底盤的清潔,我們即可對10噸灑水車車身進行清洗。首先,用自來水由上到下地沖洗車漆表面,目的是沖走車身上較大體積的沙石。使用毛巾由車頂到車底輕輕地拭擦。請注意,越靠近底盤的漆面越要小心拭擦,以免愛車車漆被細沙刮傷。

安全技術要求

灑水車每次揭開進料口蓋之前,應先打開卸壓閥,排出罐內餘氣,以免發生傷人事故。經常注意灑水車壓力表是否工作正常,嚴防壓力表失靈而超壓發生罐體爆炸。經常查看安全閥,保證在0.196MPa時開始排氣,不得使罐內壓力超過0.196MPa。經常查看灑水車轉速表工作是否正常,以免超轉而損壞空壓機及取力箱。並經常清洗轉速表探頭(此探頭在空壓機飛輪處)。經常傾聽灑水車取力箱及空壓機轉動聲音。若有異常響聲,應立即停機排除故障。

汽車故障

故障排除

​可能出現的故障 ​原因分析 排除措施​
​水抽不上來 ​1、管路密封不嚴2、濾水器入水太深3、水泵抽真空不好4、引水不足 ​1、檢查膠墊,調整密封墊厚度,擰緊接頭螺絲。2、深置濾水器3、按水泵說明書進行故障排除4、加足引水
​灑水寬度不足 ​1、水泵轉速達不到額定值2、噴灑角度不對3、管路有堵塞或泄露現象 ​1、加足油門,提高發動機轉速至水泵轉速的額定值。2、調整噴灑角度。3、排除堵塞或泄露現象。
​水泵噪音或振動 ​1、軸承間隙過大2、齒輪間隙過大3、齒輪箱缺油 ​1、參照泵說明書排除
​球閥操縱失靈 ​1、氣缸故障2、閥芯損壞 ​1、檢查電、氣路有否鬆動2、更換球閥

1、泵體內未加儲液或儲液不足 2、吸入管路漏氣 3、轉速太低 4、吸程太高或吸入管路被堵塞 5、機械密封泄露量過大一、灑水泵不能自吸的原因及解決方法:

排除方法: 1、加足儲液 2、檢查並消除漏氣現象 3、調整轉速 4、降低吸程或縮短吸入管路 5、修理或更換

二、泵軸功率消耗太大 原因如下: 1、流量過大 2、轉速太高 3、泵軸歪曲或葉輪卡碰 4、泵內流道堵塞或被卡住 排除方法: 1、減少流量 2、適當降低 3、校正或更換 4、消除堵塞物

三、泵噪聲振動較大原因如下: 1、底腳不穩 2、氣蝕現象 3、軸承磨損嚴重 4、泵內流道堵塞或被卡住 5、泵或進口管道內有雜物 6、泵或動力機兩者主軸不同軸 排除方法: 1、加固 2、調整工況 3、更換新軸承 4、校正或更換 5、清除雜物 6、調整同軸度

常見故障

一、電機部分

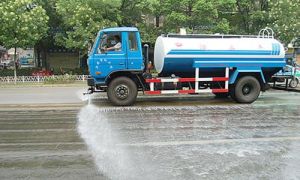

灑水車灑水車
1、接通電源後無反應。多數是電源插頭、電源引出線和電機繞組短路所致。

2、難啟動或不能啟動,且伴有“嗡嗡”的聲音。檢修時可用小竹片按運轉方向快速撥動風葉,若電機迅速運轉起來,說明是啟動電容或啟動繞組損壞,應更換相同容量的電容或修理啟動繞組;若電機發卡,多是電機和泵頭的機械故障,如軸承損壞、葉輪卡死等。

3、電機能運轉,但轉速慢,且機殼過熱、有燒焦臭味。多數是電機繞組短路所致,應拆開電機,視損壞情況分別採用焊接、跳線、隔離、重繞等措施修復。

4、運轉時噪聲大、振動大。多數是軸承損壞或軸承與機殼的配合不當,需拆開電機檢查,若是軸承損壞應更換;若軸承跑外圓,可對泵殼的配合面採用鏨花處理;若軸承跑內圓,可對電機軸的磨損部位採用鏨花處理,磨損嚴重的,採用先堆焊後車削的方法修復。

二、灑水車泵頭部分

1、電機正常運轉但出水量少或根本不出水。這種情況應首先檢查灑水車水泵的密封,檢查時應先拔下電源插頭,用手堵住吸水口,把水泵灌滿水,用嘴銜住出口使勁往裡吹氣,觀察泵頭是否漏水,漏水之處也就是密封損壞之處。常見的故障部位有吸水口墊、出水口墊、葉輪蓋墊,維修時應更換。若無滿水現象,多是葉輪損壞、吸水室和出水室之間的擋水內隔蝕穿、泵頭擋水隔磨平、葉輪和泵殼的間隙增大等,應更換葉輪和泵殼。更換趺輪時應注意徹底清除泵內殘餘的銅葉片,以免再次損壞新葉輪。

2、機殼帶電。多數是水封損壞,水通過電機軸滲入電機內使電機絕緣性能惡化所致,可採用更換水封、烘乾電機等方法修復。需要注意的是,因為水泵長期與水接觸和露天工作,極易受潮而造成絕緣性能惡化,為了保證人身安全,電動灑水車自吸泵應可靠接地。

免徵公告

免徵公告,即免徵灑水車,客戶購買該款車輛可免繳車輛購置稅。免徵公告可免購置附加稅。

灑水車免徵車輛購置稅額度:機動車銷售專用發票的購車價中均含增值稅稅款,所以在計徵車輛購置稅稅額時,必須先將17%的增值稅剔除,即灑水車車輛購置稅計稅價格=發票價÷1.17,然後再按10%的稅率計徵車輛購置稅。消費者購買一輛10萬元的灑水車,去掉增值稅部分後按10%納稅。計算公式是100000÷1.17×0.1=8547元。

灑水車車輛購置稅免徵操作流程:到購置稅繳納大廳,工作人員按照免徵公告會提供此車的免稅卡,持免稅卡到當地車管所,車管所就會辦理車輛相關上戶事宜。

使用技巧

北京的冬雪來勢洶洶。隨著天氣一天天轉冷,低溫與雨雪都將讓愛車經歷嚴峻考驗。這裡,不妨學習一些實用的急救小妙巧,當愛車突遇風雪,說不定就會派上用場。

寒症一:車門打不開

灑水車灑水車
病症描述:雪水滲到汽車的縫隙中,在夜間低溫作用下,汽車車門鑰匙孔或車門被牢牢凍住,鑰匙插不進去,或插進去卻擰不動;用盡全身力氣,車門也打不開。

錯誤方式:用力去擰鑰匙或開車門。

對症良藥:如果用力去擰鑰匙或打車門可能會適得其反,鑰匙或許會受到損壞。而如果強打車門,車漆也會受到損傷。建議從家中灌制一瓶溫水(熱水可能會使玻璃炸裂)澆到結冰處。如果手頭有打火機,可以距車門一段距離燃燒。最基本的辦法可用哈氣來暖化,當然時間會長些。

預防招數:可事先向車門鎖孔內注入少許潤滑油,並在車門四周的密封條上抹一層薄薄的油脂。

寒症二:車窗積雪復蓋

病症描述:大雪將前車窗復蓋得嚴嚴實實,完全擋住了行車視線。

錯誤方式:啟動雨刮器進行除雪。

對症良藥:顧名思義,雨刮器是刮雨水的,如果車窗復蓋的積雪較厚,甚至已經結了冰,使用雨刮器會對其橡膠條等塑膠件造成嚴重損害。建議車上配備汽車玻璃專用冰雪鏟或一個硬質塑膠刮片來剷除冰雪。除冰雪時要防止把玻璃刮傷,應該向同一方向移動,不要來回刮擦。如果積雪較薄,則可進入車內,調大空調暖風擋位,設定成前擋出風模式,幾分鐘之後冰雪即可蒸發掉。此外,一些高檔車都配備了後視鏡加熱功能,開啟後很快就會解決後視鏡結凍的問題。

預防招數:如果只能將車停放在戶外,應選擇朝陽、乾燥的地方。停車時車頭背對風向,可以減少車身上復蓋的積雪量。必要時夜間停車將雨刮片支起來,以確保不會被凍住。

購買流程

第一步:通過電話聯繫或實地考察洽談車型,根據需方要求確定發動機馬力、上牌噸位、輪胎規格、車輛裝載容積、廂體(罐體)製作要求、材質厚度以及配置選裝(是否帶空調、方向助力、等)、確定車輛價格、訂車數量、交車地點、交車時間等。

第二步:根據需方要求籤訂購銷契約;經雙方確認蓋章、簽字後,需方預付契約定金。

情況 A:需方來廠實地考察後簽訂車輛購銷契約,通過銀行電匯、現金轉帳等方式支付購車定金。

情況 B:需方通過電話聯繫,確定購置車型、容積、價格後,供方按需方的要求寫好車輛購銷契約,傳真發給需方,需方經審核無異議後,簽字蓋章後再將契約回傳給供方,在供需雙方各持一份契約後,需方通過銀行電匯、現金轉帳等方式支付購車定金。

第三步:廠方(簡稱供方)按契約規定車輛型號提取底盤、安排生產。

第四步:車輛交付驗收,支付車輛餘款。

情況 A:需方按預定交車時間來廠對車輛進行驗收,檢驗合格支付車輛餘款。

情況 B:在預定交車時間內,由供方提供司機,需方支付運費,將車送往需方指定地區對車輛進行驗收,檢驗合格支付車輛餘款

第五步:需方需在送車單上籤字蓋章,確認收到車輛完好無損、手續齊全(僅限於代送車輛)。

隨車配備

一.工具

二.隨車技術檔案

1.載貨汽車說明書一冊

2.汽車底盤合格證一份

3.灑水車說明書一份

4.灑水車出廠合格證一份

5.載貨汽車保修手冊一份

6.服務站目錄一份
