浮動鉸刀

浮動鉸刀（floating reamer )在機械加工領域中通常有2種理解，第一種理解為鉸刀可以沿軸向浮動或沿垂直空間內擺動或同時具備這2種浮動，需要說明的是浮動鉸刀完全不同於浮動鏜刀，鏜是工件旋轉，而鉸是刀具旋轉；第二種理解為可調式鉸刀， 鉸刀的直徑可以微小調整； 我們認為第一種理解更貼近浮動鉸刀中“浮動”的含義。

原理

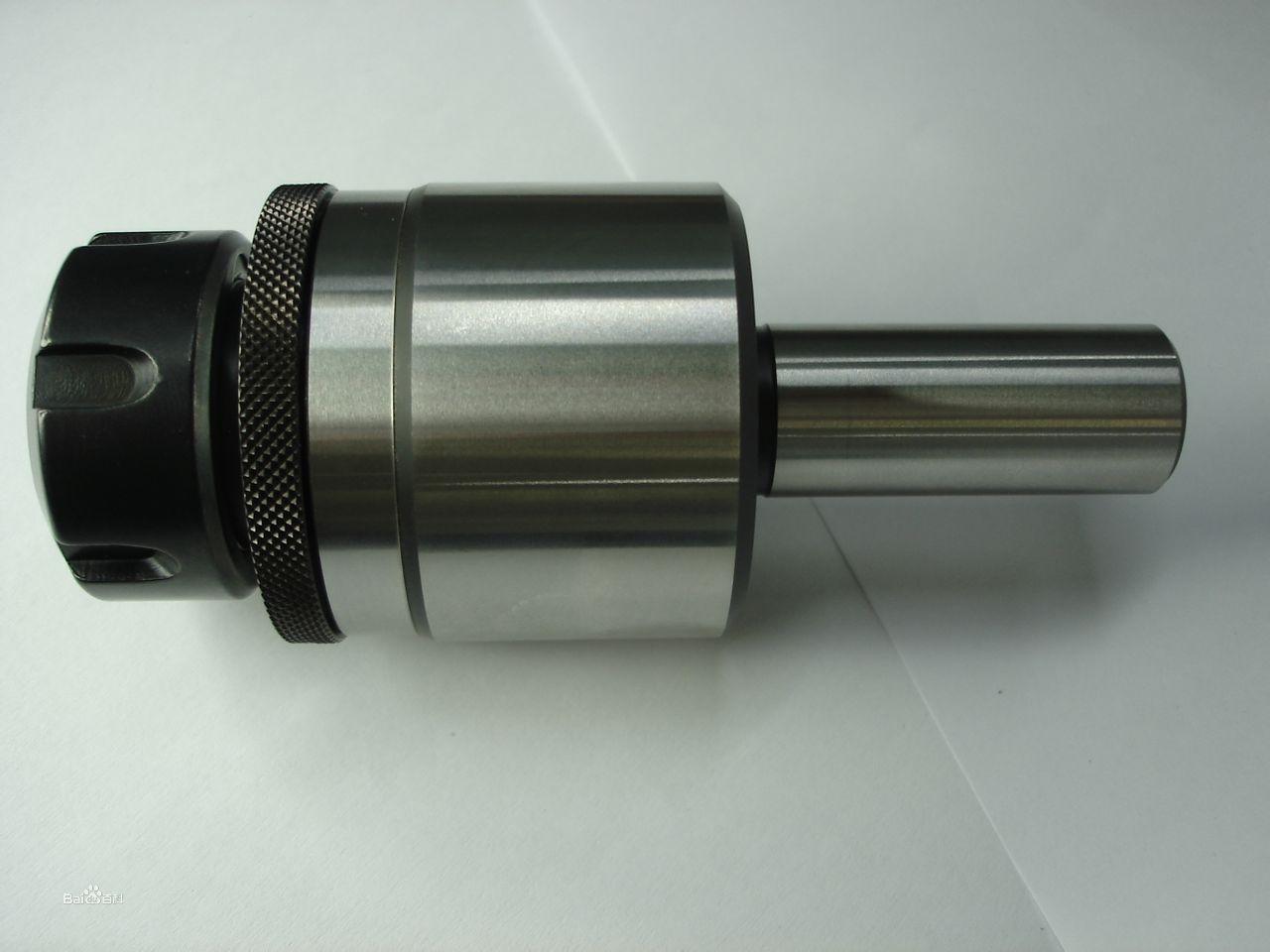

浮動鉸刀柄

鉸刀本身不能浮動，而是安裝在浮動鉸刀刀柄中 實現浮動， 浮動鉸刀刀柄採用一種特殊設計的機構，使得刀柄可以在平行於軸向內浮動或在垂直空間內角度浮動或同時兼具這2種浮動以補償因工具機熱變形、工件安裝、鉸刀等在水平軸向或在垂直空間內的誤差。

使用原因

浮動鉸刀

大量的高精度、高表面質量的孔加工需求使得高精密鉸加工的使用量大大增加。

鉸刀的製造商們也在不斷努力提高他們的產品質量和精度以滿足這些特定的需求。

儘管工具機的精度不斷提高，但工具機的主軸和待鉸的孔，要使他們達到很高的同心度仍然是個非常棘手的問題。

導致這個問題的一個最重要的也是最難解決的原因是工具機軸承的發熱導致主軸的同心度偏差。

正如您所知， 要取得孔和工具機主軸的高精度的同心度，就要是鉸刀很完美的伸進孔中並且保證不受任何徑向力。浮動鉸刀柄正是為達到這個目的設計的。

同時浮動鉸刀柄還補償工件安裝、鉸刀等在水平軸向或在垂直空間內的誤差。

套用

浮動鉸刀用於鏜銑床、數控加工中心工具機或車銑複合中心工具機上套用於需要高精密鉸孔加工場合。廣泛套用汽車發動機、船舶發動機以及液壓、醫療、能源等領域；
