射釘槍

射釘槍

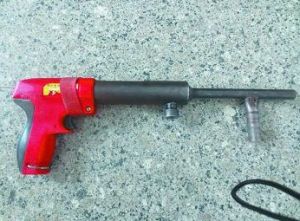

射釘槍又稱射釘器,由於外形和原理都與手槍相似,故常稱為闊力射釘槍。它是利用發射空包彈產生的火藥燃氣作為動力,將射釘打入建築體的工具。發射射釘的空包彈與普通軍用空包彈只是在大小上有所區別,對人同樣有傷害作用。射釘緊固技術是一種先進的現代緊固技術,與傳統的預埋固定,打洞澆注,螺栓聯接,焊接等方法相比,它具有許多優越性:自帶能源,從而擺脫了電線和風管的累贅,便於現場和高空作業;操作快速、工期短,能大大減輕工人勞動強度;作用可靠和安全,甚至還能解決一些過去難於解決的施工難題;節約資金,降低施工成本。

基本信息

用途

射釘槍主要用於在混凝土結構上固定鋼材,或用於在鋼材上面固定木材或鋼材。如:鋼鐵件、龍骨、吊頂、門窗、保溫板、隔音層、裝飾物等的固定,電氣設備安裝,電線管路扣環或嵌夾的固定,模型、托架的固定等。

工具分類

射釘槍按照作用原理可分為直接作用射釘器和間接作用射釘器兩大類。
直接作用射釘器
直接作用射釘器是以火藥氣體直接作用乾射釘,推動射釘運動。因此,射釘在飛離釘管時具有很高的速度(大約為500米/秒)和動能。
間接作用射釘器
間接作用射釘器的火藥氣體不是直接作用於射汀,而是作用在射釘器內的活塞上,能量通過活塞傳給射釘。因而,射釘在離開釘管時的速度較低。直接和間接作用的射釘器所發射的射釘的速度有很大的差別;設射釘的質量為m,高速射釘器釘子的速度為Vg,低速射釘器釘子的速度為yd。活塞桿的質量為M,則高、低速射釘器的動能分別為:
Wg-l/2mVg2
Wd=l/2(m+M)Vd2
對相同條件進行固定時,可以認為:
Wg=Wd
即1/2mVg2=1/2(m+M)Vd2
因活塞桿的質量M是射釘質量m的5-15倍,取M=10m,
1/2mVg2=1/2(m+10m)Vd2
Vg/Vd=3.32
由此可知,直接作用射釘器射釘的速度是間接作用射釘器射釘速度的3倍多。而且不難看出,對於間接作用射釘器而言。擊發射釘彈所產生的能量被分解成了射釘的能量和活塞桿的毹量兩部分、而活塞桿的能量占絕大部分。由於活塞桿只能在釘管中運動,其方向可由操作者通過射釘器加以控制,且當射釘接觸基體時,遭到阻力,速度下降,活塞桿將能量傳給射釘,進行固定。如果選用射釘彈的威力過高,能量過大,射釘鑽入過深,這時活塞桿就立即被釘管和止動環阻止,射釘和活塞就停止運動。則多餘的能量全部消耗在射釘器上。由於直接作用射釘器和間接作閣射釘器原理和結構上的差別,其使用效果也很不同,前者有著明顯的弱點,在某些情況下,不但固定可靠性差,而且容易破壞基體結構,嚴重時可能造成人身安全事故。
因此,除特殊情況外,其它一般都不使用直接作用射釘器,而用間接作用射釘器。可靠性和安全性遠遠優於前者。從用途分,有的射釘器只適用於冶金工業修補鋼錠模、固定絕熱板和掛標牌,故名專用射釘器,而有的適用於各行各業,故又稱為通用射釘器。

安全技術措施

採取的安全技術措施
1、施工前,技術員必須將本措施貫徹給每位作業人員,不參加學習的人員,不得參加該項工作。
2、施工前,施工負責人必須向每位作業人員講清工作步驟、內容、人員分工及其安全注意事項,並備齊所需的工具、器材等。
3、在工作現場,應裝設一套可靠的供水管路,且保證管路暢通,並經施工負責人檢查合格後方可使用,否則必須人工用鐵桶取水。
4、在工作地點20m範圍內必須由施工負責人安排專人將浮煤、浮塵清掃乾淨,並用水灑濕,且準備2個合格的乾粉滅火器。
5、在工作地點,必須由通風隊配備一名兼職瓦檢員在工作現場20m範圍內檢查風流中瓦斯濃度,只有瓦斯濃度不超過0.5%,方可進行作業。
6、使用射釘槍作業時,操作人員必須握緊射釘槍手柄,精力集中,以防傷到操作人員及附近作業人員。
7、使用射釘槍作業時,必須堅決執行“一人作業一人監護”的作業制度,監護人員必須由施工負責人親自指派。
8、每射完釘後,施工負責人都應對其進行檢查,發現問題後,及時處理。
9、使用射釘槍作業完畢後,整理好作業工具。施工負責人及操作人員必須清理乾淨工作現場的所有粉塵,並派專人在現場觀察至少1小時,發現異常必須立即處理,經處理正常後,方準撤離所有人員。
10、施工過程中嚴格執行“手指口述”操作法。
11、施工前後,施工負責人必須向礦調度室匯報。

操作要求

1、操作人員必須經過培訓、熟悉各部件性能、作用、結構特點及維護使用方法,其他人員均不得擅自動用。
2、作業前必須對射釘槍作全面檢查,射釘槍外殼、手柄無裂縫、破損;各部防護罩齊全牢固,保護裝置可靠。

3、嚴禁用手掌推壓釘管和將槍口對準人。
4、擊發時,應將射釘槍垂直壓緊壓在工作面上,當兩次扣動扳機,子彈均不發射時,應保持原射擊位置數秒鐘後,再退出射釘彈。

5、在更換零件或斷開射釘槍之前,射槍內均不得裝有射釘彈。
6、嚴禁超載使用。作業中應注意音響及溫升,發現異常應立即停止使用,進行檢查。
7.射釘槍及其附屬檔案彈筒、火藥、射釘必須分開,有專人負責保管。使用人員嚴格按領取料單數量準確發放,並收回剩餘和用完的全部彈筒,發放和收回必須核對吻合。

8.射釘槍使用注意事項
8.射入點距離建築物邊緣不要過近(不少於10厘米)以防牆構件裂碎傷人

10.嚴禁在易燃易爆場地射擊,切不可在大理石、花崗石、鑄鐵等易碎或堅硬的物體上作業,嚴禁在能穿透的建築物及鋼板上作業。

保險裝置

射釘槍射釘槍
射釘槍有完善的安全性設計,正確使用很安全。射釘槍不是武器,但是同樣有危險性。由於射釘器是通過擊打射釘彈,使火藥燃燒作為動力的工具,因而人們很自然地將它和槍聯繫起來。為了保證射釘器使用者和他人的安全,增加射擊固定的可靠性,每種射釘器都設計有嚴格的保險裝置。其中最普遍採用的保險裝置有:
1、直接壓力保險:用手力於平面上將釘營壓至與保護罩口齊平之前,射釘器不能發火。
2、擊針簧保險:對於一些射釘器,扣動板機之前擊針簧沒有壓縮,擊針不起作用。
3、落地走火保險:射釕器不慎掉在地上也不致於發火。
4、傾斜保險:如果把釘管壓在基儺平面上,奠軸線偏離平面垂線大於某一角度時射釘器擊發不響。
5、防護罩保險:多數射釘器裝有防護罩,這樣就可以有效地防止射釘激起的碎屑傷人。
由於射釘的種類繁多,使用範圍又廣,情況也各不相同。為了適應這些要求,多數射丁器還配備了一些附屬檔案,對於這些附屬檔案,應分清其用途,以便正確使用。

施工要求

1、施工前,技術員必須將本措施貫徹給每位作業人員,不參加學習的人員,不得參加該項工作。
2、施工前,施工負責人必須向每位作業人員講清工作步驟、內容、人員分工及其安全注意事項,並備齊所需的工具、器材等。
3、在工作現場,應裝設一套可靠的供水管路,且保證管路暢通,並經施工負責人檢查合格後方可使用,否則必須人工用鐵桶取水。
4、在工作地點20m範圍內必須由施工負責人安排專人將浮煤、浮塵清掃乾淨,並用水灑濕,且準備2個合格的乾粉滅火器。
5、在工作地點,必須由通風隊配備一名兼職瓦檢員在工作現場20m範圍內檢查風流中瓦斯濃度,只有瓦斯濃度不超過0.5%,方可進行作業。
6、使用射釘槍作業時,操作人員必須握緊射釘槍手柄,精力集中,以防傷到操作人員及附近作業人員。
7、使用射釘槍作業時,必須堅決執行“一人作業一人監護”的作業制度,監護人員必須由施工負責人親自指派。
8、每射完釘後,施工負責人都應對其進行檢查,發現問題後,及時處理。
9、使用射釘槍作業完畢後,整理好作業工具。施工負責人及操作人員必須清理乾淨工作現場的所有粉塵,並派專人在現場觀察至少1小時,發現異常必須立即處理,經處理正常後,方準撤離所有人員。
10、施工過程中嚴格執行“手指口述”操作法。
11、施工前後,施[1]工負責人必須向礦調度室匯報。

維修注意事項

1.射前檢查:把未裝彈的射釘槍前端抵在施工面上,後再鬆開,墊圈夾應凸出座標護罩20毫米,活動部分應靈活,管內不允許有障礙物,各螺絲不允鬆動。
2.裝彈:前槍部扳開,管內空著,選用合適的射釘放入管內。裝彈時一手握把手,一手握坐標護罩,管13朝下。合上前後部,其前後管應成一直線。
3.射擊作業:將坐標護罩刻線對準事先畫好的十字坐標線,槍管必須與施工面垂直抵緊。按下保險按鈕,輕扣扳機,扣到一定位置即有扣不動之感時,再用力扣動扳機,保險跳出,即發火,完成作業。
4.退彈殼:前槍管垂直退出施工面,各工作結構復位,扳開壓彈處彈殼會退出,如有退不出現象,可將前管口對施工面輕拍幾下即可退出彈殼。
5.嚴禁在有易燃易爆場所施工,切不可在大理石、花崗岩、鑄鐵及回火鋼等易碎或堅硬的物體上作業。嚴禁在作業面後面有人的情況下射擊。
6.產品一經使用每天必須擦前後管,並加油少許,加油處有:管銃閂、放釘彈處、坐標護罩及管銃。
7.射釘槍使用一周,需拆開所有部分,擦拭乾淨並注油,以保持良好性能,提高使用壽命。
