固體電解質概述
固體電解質能斯脫（W.H.Nernst）最早(1899年)研究了 ZrO2-Y2O3固溶體的導電性。1937年出現了用ZrO2基的固溶體組裝的高溫燃料電池。自從1957年基烏科拉(K.Kiuk-kola)和華格納(C.Wagner)用ZrO2+15mo1％CaO作為固體電解質成功地測定了一些金屬氧化物的生成自由焓之後，固體電解質在高溫物理化學研究和在氣相氧分壓和液相氧活度的測定和控制中得到廣泛套用。1967年姚(Y.F.Y.Yao)和庫默爾(J.K.Kummer)發現了非化學計量比的Na2O與Al2O3的層狀複合氧化物Na2O·11Al2O3（又稱β-Al2O3）在室溫下具有高的電導率，進一步促進了快離子導電材料性質及其結構的研究。
固體電解質O2(氣)+4e─→2O2- (1)
和氧離子的氧化反應：
2O2-─→O2(氣)+4e (2)
作用
通過測定電池電動勢可以快速準確地確定氣相中的氧分壓以及熔體中的氧活度。測定氣相中的氧分壓 下面是測定氣體中氧分壓的氧濃差電池（氧含量探測器）。在以Y2O3穩定的氧化鋯管內外壁、塗以鉑層,構成內電極和外電極。內、外電極分別和鉑引線相連線。整個電池在 800℃左右的溫度下工作。將已知氧含量的參比氣體（通常是空氣）和被測氣體分別導入內電極和外電極，通過測定該電池的電動勢E,用下式即可算出被測氣體的氧分壓：
固體電解質
鋼水快速定氧

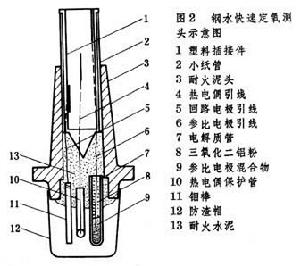

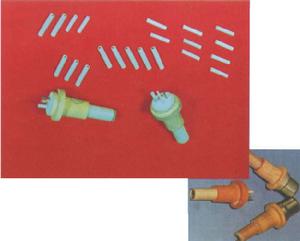

下圖是鋼水快速定氧測頭的示意圖。在用固體電解質製成的管內裝入Cr、Cr2O3(或Mo、MoO2)作為參比電極，電解質管外側浸入待測鋼水作為工作電極，由測量電池：
固體電解質的電動勢，可以計算出鋼水中的氧活度及氧含量。這種帶有熱電偶的快速定氧測頭插入鋼水後10秒鐘內即可同時測出鋼水的溫度和溶解氧的活度。快速定氧測頭的套用，對於控制冶煉過程、提高鋼質量和節約鐵合金都是有意義的。類似結構的快速定氧測頭也在銅、鎳和其他有色金屬冶煉研究中得到套用。
電解質管的抗熱震性對於快速定氧測頭十分重要。部分穩定的（仍保留有部分單斜相）氧化鋯電解質比全穩定的氧化鋯具有更好的抗熱震性。在高溫和極低氧分壓條件(如1600℃，pO2＜10-13大氣壓)下,氧化鋯基的固體電解質會出現部分自由電子導電，影響測定結果。氧化釷基的固體電解質可以用於比上述條件更低的氧分壓下的物理化學測量。
生產氫氣方法
固體電解質地址：美國康乃狄克州
一種通過將壓縮和加熱的含氧氣體混合物通入具有至少一個固體電解質氧離子遷移膜的反應器中以分離遷移的氧從而來生產合成氣體和氫氣的方法。有機燃料與氧氣反應形成合成氣體。通過至少一個固體電解質氫遷移膜將所得到的合成氣體分離成氫氣從而在相同或不同的分離器中分離遷移的氫氣。
有機顏料 - 珠光顏料 - 陶瓷顏料 - 油畫顏料 - 螢光顏料 - 納米材料 - 二氧化鈦 - 鈦白粉 - 分散染料 - 活性染料 - 酸性染料中國樹脂線上包括以上。。。
要害點
一種生產氫氣和合成氣體的方法，它包括以下步驟：（a）將壓縮和加熱的含氧氣體混合物通入包括至少一個固體電解質氧離子遷移膜的氧反應器中，所說的反應器具有由所說的氧離子遷移膜隔開的第一區域和第二區域，其中所說的混合物中至少一部分氧氣穿過所說的氧離子遷移膜由所說的第一區域遷移至所說的第二區域中，在所說的第二區域中形成第一滲透物氣流從而與含氣相有機燃料的清除氣流反應，同時在所說的第一區域中形成貧氧的滯留氣流；（b）將所說的清除氣流通入所說的第二區域中從而與所說的遷移的氧反應在所說的第一滲透物氣流中形成合成氣體；（c）使所說的第一滲透物氣流直接與至少一個氫遷移膜接觸從而產生高純氫滲透物和貧氫的合成氣體滯留物；和（d）所說的高純氫滲透物作為氫氣流產品排出。
其他套用
固體電解質電池還廣泛用於高溫物理化學研究，如用來測定化合物的生成自由焓，溶解自由焓，金屬熔體中氧活度及活度影響參數等。用來測定氮、硫、氫的固體電解質電池也正在研究之中。固體電解質的研究和套用已成為60年代以來受到廣泛注意並獲得迅速發展的一門材料科學分支。相關條目
無機化學
| 無機化學是除碳氫化合物及其衍生物外，對所有元素及其化合物的性質和他們的反應進行實驗研究和理論解釋的科學，是化學學科中發展最早的一個分支學科。現在讓我們來認識一下這部分化學知識吧。 |
