ISDN綜合業務數字網(Integrated Services Digital Network,ISDN)是一個數字電話網路國際標準,是一種典型的電路交換網路系統。它通過普通的銅纜以更高的速率和質量傳輸語音和數據。ISDN是歐洲普及的電話網路形式。GSM行動電話標準也可以基於ISDN傳輸數據。

定義

ISDN(Integrated Service Digital Network)中文名稱是綜合業務數字網,就是採用的數字交換和數字傳輸的電信網的簡稱,中國電信將其俗稱為"一線通"。

同模擬撥號服務PSTN一樣,ISDN也屬於電路交換服務,從理論上看,ISDN也屬於撥號入網方式。就像普通撥接要使用Modem一樣,用戶使用ISDN也需要專用的終端設備,主要由網路終端NT1和ISDN適配器組成。網路終端NT1好像有線電視上的用戶接入盒一樣必不可少,它為ISDN適配器提供接口和接入方式。ISDN適配器和Modem一樣分為內置和外置兩類,內置的一般稱為ISDN內置卡或ISDN適配卡;外置的ISDN適配器則稱之為TA。與普通撥接不同的是,ISDN為用戶提供端到端的數字通信線路,其傳輸速率可以達到128Kbps,而且傳輸質量可靠,可以提供高品質的語音、傳真、可視圖文、可視電話等多項業務。單機和小型區域網路都適合使用ISDN與ISP相連,在同等速率下,設備投資與通信費用都低於專線方式。
ISDN是以電話綜合數字網為基礎發展而成的通信網,能提供端到端的數字連線,可承載話音和非話音業務,用戶能夠通過多用途用戶----網路接口接入網路。ISDN採用數字傳輸和數字交換技術,將電話、傳真、數據、圖像等多種業務綜合在一個統一的數字網路進行傳輸和處理,向用戶提供基本速率(2B+D,144kbit/s)和一次群速率(30B+D,2Mkbit/s)兩種接口。基本速率接口包括兩個能獨立工作的B信道(64Kkbit/s)和一個D信道(16Kkbit/s)。其中B信道一般用來傳輸話音、數據和圖像,D信道用來傳輸信令或分組信息。

概述

一、ISDN的提出

ISDN的提出最早為了綜合電信網的多種業務網路。由於傳統通信網是業務需求推動的,所以各個業務網路如電話網、電報網和數據通信網等各自獨立且業務的運營機制各異,這樣對網路運營商而言運營、管理、維護複雜,資源浪費;對用戶而言,業務申請手續複雜、使用不便、成本高;同時對整個通信的發展來說,這種異構體系對未來發展適應性極差。於是將話音、數據、圖像等各種業務綜合在統一的網路內成為一種必然,這就是綜合業務數字網(IntegratedServicesDigitalNetwork)的提出。

二、ISDN的概念模型
1、ISDN的定義

按照原CCITT的定義,ISDN是以提供了端到端的數字連線的綜合數字電話網IDN為基礎發展起來的通信網,用以支持電話及非話的多種業務;用戶通過一組有限的標準用戶網路接口接入ISDN網內。即ISDN:

(1)是通信網;
(2)以電話網、IDN為基礎發展而成;
(3)支持端到端(End-to-End)的數字連線;
(4)支持各種通信業務;
(5)支持話音類及非話業務;
(6)提供標準的用戶-網路接口(UNI);
(7)使得用戶能通過一組有限個多用途的UNI接入ISDN。

2、業務綜合

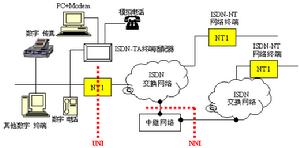

ISDN概念中的業務綜合的核心是從用戶端出發,建立了一套標準的用戶和網路接口協定體系(UNI:User-NetworkInterface)。同時給出了各ISDN網路間互聯的NNI接口。這樣,非常簡單的統一了開發標準,提供了一個廠商間開放的競爭環境。

isdnisdn

3、ISDN的承載業務類型

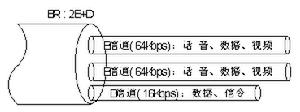

在ISDN概念模型中,各種業務類型按照業務的數據率分為兩級(見右圖):

isdnisdn

◆基本速率接口(BRI:BasicRateInterface),該速率由兩個承載信道和一個數據控制信道構成,稱為2B+D,其中B(Bearer)為標準PCM速率64kbps,D(Data)為16kbps。該速率適用於家用或小型企業需要。

◆基群速率接口(PRI:PrimaryRateInterface),該速率支持T1(23B+D:1.544Mbps)和E1(30B+D:2.048Mbps),適用於大容量用戶或集團用戶。(D:64kbps)其中T1主要適用於日本和北美地區,E1適用於歐洲和中國等地區。

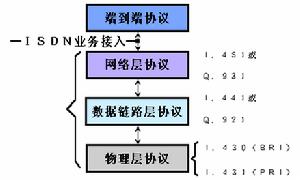

4、ISDN協定模型

isdnisdn

第一層:物理層,規定了ISDN各種設備的電氣機械特性,及物理電氣信號標準;
第二層:數據鏈路層,完成物理連線間的數據成幀/解幀及相應的糾錯等功能,向上層提供一條無差錯的通信鏈路;
第三層:網路層,進行路由選擇、數據交換等,負責把端到端的訊息正確地傳遞到對端。
而其中的第四層描述進程間通信、與套用無關的用戶服務及其相關接口和各種套用,這部分協定不在ISDN規定之內,由相關套用決定。

網路功能

1、ISDN的網路構成
通常,ISDN網路由三個部分構成,即:用戶網、本地網和長途網。

用戶網指用戶所在地的用戶設備和配線。指由用戶終端至T參考點所包含的機線設備。在ISDN環境下,用戶的進網方式比電話網用戶要複雜的多,一般用戶網可以採用下列三種結構:

(1)匯流排結構

當同一用戶擁有多種終端時,可以採用匯流排結構,這時多個終端被連線在一條無源匯流排上,享有相同的用戶號碼。該方式在一條2B+D基本速率用戶線上可以同時開通電話、數據、傳真等多種業務,可以並接多打八個終端。因為無源匯流排方式的用戶終端可以根據需要來配置,無需網路控制,所以這種方式具有連線電纜最短,能夠實現多種功能等特點。

(2)星形結構

星形結構是通過用戶交換機,即NT2,將多個ISDN終端直接通過S參考點接入網路的一種方式。這種方式適合於話音與數據業務的綜合,具有各種用戶終端獨立運用,集中控制、維護與管理、實時透明和網路擴展容易等特點。適用於機關、公司等有ISDN要求的集團用戶的進網。

(3)網狀結構

網狀環形結構由一組環路數位元組點和環路鏈路組成,具有網路接口簡單,分散控制和容量均等分配,即使過負荷其系統功能也較穩定等特點。但是,在某節點故障時,將影響到整個系統的正常運行,而且即使系統負荷較輕,其平均時延也較長。所以目前這方式僅限於LAN和MAN的運用。

本地ISDN網的建設以ISDN端局為基礎。ISDN端局是為用戶提供ISDN業務的最主要部分,實現ISDN功能需要在用戶到端局之間使用ISDN用戶信令,即DSS1,在ISDN端局之間或端局與匯接局間採用共路信令。

長途網是用於互連所有本地網的一組設備。因此長途網的數位化,即:引入數字長途傳輸設備及數字長途交換設備,以及在長途網上開通7號信令成為實現ISDN長途傳輸與服務的基礎。

特點

1)、多種業務的兼容性:利用一對用戶線可以提供電話、傳真、可視圖文用數據通信等多種業務。若用戶需要更高速率的信息,可以使用一次群用戶接口,連線用戶交換機、可視電話、會議電視或計算機區域網路。此外ISDN用戶在每一次呼叫時,都可以根據需要選擇信息速率、交換方式等。

2)、數字傳輸:ISDN能夠提供端到端的數字連線,即終端到終端之間的通道已完全數位化,具有優良的傳輸性能,而且信息傳送速度快。

3)、標準化的接口:ISDN能夠提供多種業務的關鍵在於使用標準化的用戶接口。該接口有基本速率接口和一次群速率接口。基本速率接口有兩條64kbit/s的信息通路和一條16kbit/s的信令通路,簡稱2B+D;一次群接口有30條64kbit/s的信息通路和一條64kbit/s的信令通路,簡稱30B+D。標準化的接口能夠保證終端間的互通。1個ISDN的基本速率用戶接口最多可以連線8個終端,而且使用標準化的插座,易於各種終端的接入。

4)、使用方便:用戶可以根據需要,在一對用戶線上任意組合不同類型的終端,例如可以將電話機、傳真機和PC機連線在一起,可以同時打電話,發傳真或傳送數據。

5)、終端移動性:ISDN的終端可以在通信過程中暫停正在進行的通信,然後在需要時再恢復通信。這一性能給用戶帶來了很大的方便,用戶可以在通信暫停後將終端將移至其它的房間,插入插座後再恢復通信。同時還可以設定恢復通信的身份密碼。

6)、費用低廉: ISDN是通過電話網的數位化發展而成的,因此只需在已有的通信網中增添或更改部分設備即可以構成ISDN通信網,ISDN能夠將各種業務綜合在一個網內,以提高通信網的利用率,此外ISDN節省了用戶線的投資,可以在經濟上獲得較大的利益。

工作原理

不同的層和協定

ISDN使用電路交換建立一個從信號源到目的地之間的物理的、永久的點對點連線。ISDN有一個國際電信聯盟(ITU)定義的標準。這個標準包括OSI、底部的三層,即物理層、數據鏈路層和網路層(見下面的表)。在物理層, ITU定義的用戶網路接口標準包括1.430基本速率接入接口和I.431主速率接入接口。ANSI已經定義用戶網路接口標準為T1.601。如上所述,這個物理層使用與其物理布線結構相同的正常電話布線。

ISDN B信道一般市場點對點的協定,如HDLC(高級數據鏈路控制)或者在2層的PPP(點對點)幀協定。然而,你有時候還能看到其它的封裝,如幀中繼。正如你預料的那樣,在3層通常能夠看到IP數據包。ISDN以全雙工方式工作。全雙工就是能夠同時傳送和接收通訊。

ISDN D信道將在OSI模型的3層和2層使用不同的信令協定。一般來說,在2層,ladp-D(鏈路接入規程-D信道)是使用的Q.921信令,DSS1(1號數字用戶信令系統)是在3層使用的Q.931信令。簡單地記住中間的數字對應它工作的層就很容易記住哪一個信令在哪一層工作。

ISDN組件的區別

作為ISDN標準的一部分,有許多種用於連線ISDN網路的設備。這種設備稱作終端設備(TE)或者網路終端設備(NT)。你還有許多參考點用於定義ISDN網路中的設備的各個部分之間的連線。
終端設備和網路終端的定義

終端設備類型1 (TE1) 是能夠直接接入ISDN網路和理解ISDN標準的設備。

終端設備類型2 (TE2)是正式ISDN標準發布之前的設備,需要使用一個終端適配器才能接入ISDN網路。這類設備可以是只有一個串列接口的路由器,而不是一個ISDN廣域網接口卡(WIC)。 這個終端適配器能夠插入這個串列接口,允許使用路由器連線這個ISDN網路。另一個例子是一台電腦。

網路終端1 (NT1)一般是一台客戶的設備,用於在ISDN網路(或者NT2設備)上實施物理層。這是連線到電信公司的U參考點。它在OSI模型的1層工作。

網路終端2 (NT2) 一般是電信公司的設備(在客戶網站很少看到這種設備),用於在通訊到達ISDN網路之前終止用戶的NT1設備。這種設備在OSI模型中的2層和3層工作,是一種進行這種轉換的智慧型設備。

終端適配器 (TA) 是一種把TE2設備信令轉換為ISDN交換機使用的信令的設備。.

ISDN不同的參考點

R – 這個參考點用於指定TE2設備和TA設備之間的參考點。

S – 這個參考點用於指定用戶路由器與NT2設備之間的參考點。

T – 這個參考點用來指定NT1和NT2設備之間的參考點。S和T參考點有同樣的功能,因此這有時候也指S/T參考點。當我們接入S/T參考點的位置時,NT2功能就是多餘的了,因為它是內置的功能。

U – 這個參考點用於指定在ISDN承載網路上NT1設備和電信公司的終端設備之間的參考點。這不包括北美,因為北美的承載網路不提供NT1功能。

邏輯特性

脈衝標準

德國的ISDN起源於1TR6,從1991年開始形成了一個統一的歐洲公用標準(E-DSS-1).在歐洲以外也存在著其他的實現方式。

美國的ISDN叫NI-1(美國國家ISDN階段1)和NI-2,相對應於DSS1標準,該標準不存在自己的信號通道(D-通道),取而代之的是信號數據通過用戶通道(B-通道)進行傳輸,相應的容量也下降為56kbit/s.

日本和香港的ISDN系統名字是INS-Net64,澳大利亞叫TPH1962。

語音轉換

語音數據被ISDN系統的8K赫茲數位化(PCM)編碼器調製,利用對數特性曲線(ITU-T-標準G.711,µ-law/a-Law)信號由12壓縮為8,以考慮到人類特定的行為特徵.占用的頻寬是300到3400赫茲。

數據轉換

B信道用於控制和同步,達到運用不同傳輸協定的目的.為了達到傳輸率加倍的效果,連線基本接口的這兩條B-通道也gebündelt.如果最終能夠實現終端設備同步,那么該系統就可以稱為成功(例如視頻會議系統)。

利用特殊的路由器可以把全部30個可用信道合併成一個邏輯接口,這個接口可以提供2.048kb的頻寬。這項技術主要套用於企業眾多的計算機接入網際網路。

ISDN定址

ISDN-地址是由ITU-T-策略E.164確定的。該ISDN地址由ISDN-呼號和子地址組成。例如,ISDN呼號是由一個參與者連線一個基礎接口。子地址最大32個字元長度,提供例如到區域網路中的主機地址(必須通過網關與ISDN網路連線)。該子地址對於ISDN網路而言是透明的,只有使用中的參與者能夠識別。

網路體系

ISDN設備指ISDN網為用戶提供ISDN業務所需要的各類設備,包括ISDN交換機、ISDN用戶交換機、網路終端、接入單元和各類ISDN終端及終端適配器。

一、ISDN的網路構成

通常,ISDN網路由三個部分構成,即:用戶網、本地網和長途網。

用戶網指用戶所在地的用戶設備和配線。指由用戶終端至T參考點所包含的機線設備。在ISDN環境下,用戶的進網方式比電話網用戶要複雜的多,一般用戶網可以採用下列三種結構:

(1)匯流排結構

當同一用戶擁有多種終端時,可以採用匯流排結構,這時多個終端被連線在一條無源匯流排上,享有相同的用戶號碼。該方式在一條2BD基本速率用戶線上可以同時開通電話、數據、傳真等多種業務,可以並接多打八個終端。因為無源匯流排方式的用戶終端可以根據需要來配置,無需網路控制,所以這種方式具有連線電纜最短,能夠實現多種功能等特點。

(2)星形結構

星形結構是通過用戶交換機,即NT2,將多個ISDN終端直接通過S參考點接入網路的一種方式。這種方式適合於話音與數據業務的綜合,具有各種用戶終端獨立運用,集中控制、維護與管理、實時透明和網路擴展容易等特點。適用於機關、公司等有ISDN要求的集團用戶的進網。

(3)網狀結構

網狀環形結構由一組環路數位元組點和環路鏈路組成,具有網路接口簡單,分散控制和容量均等分配,即使過負荷其系統功能也較穩定等特點。但是,在某節點故障時,將影響到整個系統的正常運行,而且即使系統負荷較輕,其平均時延也較長。所以目前這方式僅限於LAN和MAN的運用。

本地ISDN網的建設以ISDN端局為基礎。ISDN端局是為用戶提供ISDN業務的最主要部分,實現ISDN功能需要在用戶到端局之間使用ISDN用戶信令,即DSS1,在ISDN端局之間或端局與匯接局間採用共路信令。

長途網是用於互連所有本地網的一組設備。因此長途網的數位化,即:引入數字長途傳輸設備及數字長途交換設備,以及在長途網上開通7號信令成為實現ISDN長途傳輸與服務的基礎。

二、ISDN的局間信令

(1)訊息傳遞部分(MTP)完成在信令網中提供可靠的信令傳送功能。它包括信令數據鏈路、信令鏈路功能和信令網功能三個功能級。對應於OSI參考模型的下三層。

MTP的第一級是信令數據鏈路,用於傳遞信令的雙向傳輸通路,由採用同一種數據速率在相反方向工作的兩個數據通路組成,符合OSI物理層的定義要求。在數字數據鏈路中為64kbit/s,在模擬數據鏈路中是4.8kbit/s。

MTP的第二級是信令鏈路功能,完成為兩個直接連線的信令點之間傳遞信令訊息提供可靠信令鏈路所需的功能。

MTP的第三級是信令網功能。該功能為信令網的信令節點間訊息傳遞提供所需要的功能和程式。在信令鏈路和信令轉接點故障的情況下,可以保證可靠地傳遞信號訊息。信令網功能包括信令訊息處理和信令網管理功能兩部分。

信令訊息處理由訊息選路、訊息識別和訊息分配三部分功能組成。信令網管理是指在信令鏈路或信令轉接點故障的情況下重新組織網路結構,並在擁塞情況下控制業務量的功能。包括信令業務管理、信令路由管理和信令鏈路管理三種功能和程式。

(2)電話用戶部分(TUP)規定了國際和國內電話呼叫必需的電話信號的功能和程式。

TUP可以滿足數字電話網的電話業務功能的要求,但不能完全滿足ISDN的業務要求,因此,當開展ISDN業務時,應當用ISDN用戶部分(ISUP)替代TUP。

(3)ISDN用戶部分規定了電話或各類非話交換業務所需要的信令功能和程式。它不但可以提供用戶基本業務和補充業務,而且支持64kbit/s和n×64kbit/s等多種承載業務。ISUP可以用於國際和國內的各種通信業務的接續要求。

(4)信令連線控制部分(SCCP)擴展了MTP的業務功能,可以在交換局和專用中心之間傳遞電路相關與非電路相關的信號信息及其它類型的信息,建立無連線和面向連線的網路業務。與MTP相比,增加了利用全址地址(GT)和子系統號碼(SSN)的定址功能。

(5)互動能力(TC)是7號信令方式的一種通信套用協定。它僅規定了OSI的第七層(套用層)的協定(TCAP)。TCAP主要包括移動套用部分(MAP)和運營、維護和管理部分(OMAP)。MAP規定移動業務中漫遊和頻道越局轉接等程式,OMAP僅提供MTP路由正式測試和SCCP路由正式測試程式。

三、ISDN的網間互通

ISDN是與現有各類電信網共存的,因此必須考慮ISDN與其它業務網的互通問題。所謂網路之間的互通是指ISDN與ISDN之間的互通,也包括不同ISDN網路之間的互通。與ISDN互通的非ISDN包括現行正在提供業務的各種網路,例如,現有電話網、分組數據網、專用網,其它ISDN和ISDN以外的業務提供者。

由於ISDN是以數字電話網為基礎發展形成的,所以應該將ISDN與電話網看作是一個整體,只不過是完成不同的功能罷了。電話網在用戶端只具有傳輸音頻信號的功能,而ISDN可以處理的業務和能力遠遠超過了這一範圍。所以當有電話呼叫時,可以在ISDN及電話網中自由地進行路由選擇,即在ISDN中的終端和現有電話網中的終端之間能夠自由地進行話音通信。

為了完成ISDN用戶與現有電話網用戶的通信,主要需要解決以下技術問題:

(1)信令系統間的互通

電話網的局間信號可能使用中國1號信令或7號信令電話用戶部分(TUP),而ISDN的局間信號將使用7號信令ISDN用戶部分(ISUP),所以需要完成局間信號的配合。

ISDN的用戶信令是DSS1,所以也需要完成ISDN用戶信令和電話網用戶接入信號的互通。

(2)互通指示

當電話網的用戶與ISDN的用戶通話時,要求ISDN本地交換局能夠向ISDN用戶指示互通的情況,便於用戶通信。而且要求無論是電話網還是ISDN都能夠向用戶提供各種帶內信號音。

當一個分組方式的終端需要經過ISDN與PSPDN中的另一個分組終端通信時,有兩種方式可以採用:方式A--電路交換接入公共分組數據網(PSPDN)業務;方式B--分組交換接入ISDN虛電路業務。

方式A是通過ISDN與PSPDN之間的接入單元(AU)建立一個透明的電路交換接入連線。AU具有互通功能,等效於iwf(Interworkingfunction)。這一連線可以由用戶來建立,也可以由AU來建立。使用D通路電路交換呼叫控制程式。採用這種方式,僅使用B通路傳遞用戶通信的訊息。方式B是通過ISDN的分組處理器(PH)來建立分組方式的接入連線。與方式B相比,方式A的實施比較容易。

分組處理器接入點接口(PHI)是歐洲電信標準委員會ETSI定義的PH與交換機之間的標準接口。該接口以CCITTX.31建議為基礎,詳細規定了接口的技術規範,支持X.31建議所描述的各類業務,接口信令基於ISDNDSS1協定,採用30BD的結構。

ISDN以先進的網路技術為用戶提供綜合業務,隨著ISDN在公用網上的套用範圍逐漸擴大,一些ISDN專用網也在發展。特別是在某些部門和地區,ISDN專用網的發展有可能超過公用ISDN。目前,CCITT有關ISDN的建議可以用於公用網,也可以用於區域網路。

發展歷程

世界

1970年代產生了電話網的數位技術取代機械交換。這項技術給用戶提供了更好的功能和更佳的通話質量。標準化組織國際電報電話諮詢委員會(CCITT,今國際電信聯盟(ITU))1980年為數字電話網制定了以“ISDN”命名的技術規範。

歐洲

1988年歐洲電信標準組織(ETSI)EG-Kommission起草一個標準,這個標準用於建立一個通用的數字電話網路。1989年4月6日來自20個歐洲國家的26個電信運營商接收了Euro-ISDN標準,這一標準統一作為各國的國家ISDN系統,並對相關技術進行最佳化。199312月產生了Euro-ISDN摘要,這就是《歐洲ISDNImplementation諒解備忘錄》基礎。

德國

德國郵政於1979決定將德國所有本地電話數位化。當時對這一技術的風險也有人提出警告。綠黨的一些數據保護專家評論說,ISDN為完全捕獲數據產生了“質的飛躍”,因為這一技術為捕獲和保存所有連線數據提供了可能。

到1994年5月份,所有必要的局端軟體升級都已經完成,德國具備放線能力了。從1995年開始全部電話網完成數位化,ISDN線路遍布大街小巷。到1996年年仲,德國電信積極推廣ISDN技術。新裝的線路費用最多至300德國馬克,另加電話的話大約到700德國馬克。2003初有106萬3千用戶使用窄帶ISDN(大約占總裝機的1/3)另外還有12萬2500線寬頻ISDN用戶。

奧地利

奧地利電話系統由郵政和電報部主持於1978年開始數位化。Ab1986wurdedieOES-Technikflächendeckendumgesetzt.1992年2月維也納本地網話務區“Dreihufeisengasse&”開始ISDN試用,到那年低已經安裝200多線。到1999年奧地利完成數位化總共有24萬七千247.000線。2002年這一數字達到43萬8千。

瑞士,日本和法國

1988年瑞士建立第一個以“瑞士網路1號”命名的數字ISDN網路。1996年總計超過25萬用戶,到2004年電話終端超過90萬線。

在日本1999年到[[2001年]間存在很多用戶,但是現在大部分已經在ADSL引入後,大量減少。NTT作為主要的日本電話公司,現在還提供名為INS64和INS1500的ISDN業務。

在法國,法蘭西電信的ISDN業務名稱位Numeris(基本速率)。被稱為RNIS的ISDN業務在法國還有一定市場。ADSL業務搶占了ISDN的數據和網際網路訪問業務,但是在郊區和鄉下還有一定量的用戶存在。

美國

美國1992年開始部署名字為NI-1的ISDN系統,這個系統與DSS1有很大不同。後來又部署了改進的版本NI-2。AT&T現在還有稱為5ESS的ISDN系統。但是因為市場推廣不力,價格上也沒有多少優勢,ISDN在美國基本上已經稱為雞肋。

中國

中國電信產業發展很快,但是在ISDN大面積部署的時候,中國還沒有引入此項技術。因此當在歐美國家ISDN很普遍的時候,中國才開始安裝局端設備。而此時,ADSL技術已經成熟而且象市場推廣了。

這樣九十年代中期只有在北京,上海,廣州等少數幾個試點城市ISDN安裝的比較多,其他城市只是小面積的使用。根本原因在於運營商需要投入巨額資金用於設備改造。當時中國電信提供的2B+D方案是窄帶ISDN標準,只能提供128Kbps的速率。用戶需要承擔接近1.5倍普通電話的費用。而網上業務沒有真正展開,用戶需要的服務和內容都得不到支持。

ISDN不像ADSL那樣語音與數據容易分離,因此用戶必須使用全部數位化的設備,這就造成運營商和用戶都要投資的狀況。一方面運營商要不斷滿足飛速增長的網路連線需求,另一方面還有發展固定電話業務。ISDN不能靈活的適應中國需求多樣化的市場,只能淡出市場角逐。而DSL高頻寬,大容量和低廉的改造費用讓運營商很快投入到DSL網路建設。

用戶/網路接口

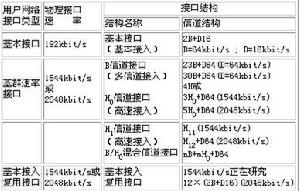

已經標準化的ISDN用戶-網路接口有兩類,一類是基本速率接口,另一類是一次群速率接口。

isdnisdn
(1)基本接口
基本接口是把現有電話網的普通用戶線作為ISDN用戶線而規定的接口,它是ISDN最常用、最基本的用戶-網路接口。它由兩個B通路和一個D通路(2B+D)構成。B通路的速率為64kbit/s,D通路的速率為16kbit/s。所以用戶可以利用的最高信息傳遞速率是64×2+16=144kbit/s。
這種接口是為最廣大的用戶使用ISDN而設計的。它與用戶線二線雙向傳輸系統相配合,可以滿足千家萬戶對ISDN業務的需求。使用這種接口,用戶可以獲得各種ISDN的基本業務和補充業務。
(2)一次群速率接口
一次群速率接口傳輸的速率與PCM的基群相同。由於國際上有兩種規格的PCM,即1.544Mbit/s和2.048Mbit/s,所以ISDN用戶-網路接口也有兩種速率。
一次群速率用戶-網路接口的結構根據用戶對通信的不同要求可以有多種安排。一種典型的結構是nB+D。n的數值對應於2.048Mbit/s和1.544Mbit/s的基群,分別為30或23。在此,B通路和D通路的速率都是64kbit/s。這種接口結構,對於NT2為綜合業務用戶交換機的用戶而言,是一種常用的選擇。當用戶需求的通信容量較大時(例如,大企業或大公司的專用通信網路),一個一次群速率的接口可能不夠使用。這時可以多裝備幾個一次群速率的用戶-網路接口,以增加通路數量。在存在多個一次群速率接口時,不必要每個一次群接口上都分別設定D通路,可以讓n個接口合用一個D通路。
那些需要使用高速率通路的用戶可以採用不同於nB+D的接口結構。例如,可以採用mH0+D、H11+D或H12+D等結構。還可以採用既有B通路又有H0通路的結構:nB+mH0+D,這裡m×6+n≤30或23。在可以合用其它接口上的D通路時,(m×6+n)可以是31或24。

業務功能及套用

ISDN能夠向用戶提供三大類業務:承載業務(與用戶終端類型無關);用戶終端業務(如數字電話、四類傳真、數據通信、視頻通信等);豐富的補充業務(如主/被叫用戶號碼識別顯示/限制、呼叫等待、呼叫轉移、多用戶號碼、子地址、三方通信等)。

ISDN為用戶提供端到端的數字通信線路,其傳輸速率可以達到128Kbps,而且傳輸質量可靠,可以提供高品質的語音、傳真、可視圖文、可視電話等多項業務。單機和小型區域網路都適合使用ISDN與ISP相連,在同等速率下,設備投資與通信費用都低於專線方式。
