ZX1電阻器

1.6 1.52 11.2

一.用途

.ZX1電阻器適用於交流50Hz電壓至500V及直流電壓440V的電路中，主要用做電動機的起動,制動與調速之用。電阻器為敞開式，故應安裝在室內，並加以遮攔，以防觸電。

二.適用環境

1、海拔高度不超過2500米；
2、周圍介質溫度不超過+40℃及不低於-30℃；
3、當+20℃±5℃時空氣相對溫度不大於85%；
4、周圍介質中無足以腐蝕金屬和破壞絕緣及有爆炸危險的氣體及導電塵埃；
5、必須有防雨要設備並是不會滿水蒸汽的地區；
6、在無劇烈震動或顛簸的地區。

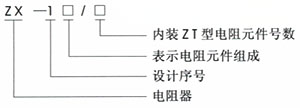

三.型號意義

四.參數技術

編號	型號	總電阻（Ω）	長期電流（A)
1	ZX1-1/5	0.1	215
2	ZX1-1/7	0.14	181
3	ZX1-1/10	0.2	152
4	ZX1-1/14	0.28	128
5	ZX1-1/20	0.4	107
6	ZX1-1/28	0.56	91
7	ZX1-1/40	0.8	76
8	ZX1-1/55	1.1	64
9	ZX1-1/80	1.6	54
10	ZX1-1/110	2.2	46

11	ZX1-2/38	1.52	55
12	ZX1-2/54	2.16	46
13	ZX1-2/75	3.0	39
14	ZX1-2/105	4.2	33
15	ZX1-2/140	5.6	29
16	ZX1-2/200	8.0	24
17	ZX1-2/280	11.2	20

五.結構特徵

ZXI型電阻器系列由兩端帶有耳環的柵狀鑄鐵電阻元件套裝於絕緣的雙頭螺栓上，並緊固於兩端支架上而成，電阻元件直接根據要求以絕緣圈或銅墊圈分別隔離或連結起來並以導線夾從規定的位置抽頭，以使用戶安裝引線。

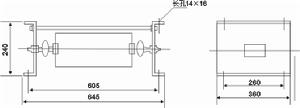

六.外形尺寸
