TOFD超音波探傷儀

TOFD超音波探傷儀功能特點

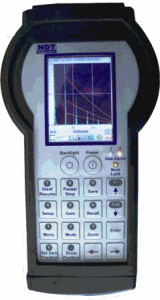

北極星辰TOFD超音波探傷儀

通過一次掃描檢查整個焊接接頭;
可測量各種尺寸的焊接接頭;
測定缺陷的大小時無需計算衍射信號的振幅;
對各種方向的所有類型的缺陷，均具有較高靈敏度
可使用兩個標準坐標或兩個雙曲線坐標;
參考第一或第二的游標進行數據縮放;
使用雙曲線游標，在垂直平面和掃描平面確定缺陷類型和大小
滿足GB/T4730、GB/T23902、EN12668-1標準
8通道設計，TOFD探傷和常規探傷完美融合
A掃描、B掃描、C掃、D掃、TOFD掃描等多種探傷功能
一次性TOFD掃描長度達50m，全天候探傷數據記錄
USB接口設計，HDMI高清數字接口

TOFD超音波探傷儀技術參數

發射脈衝：負方波，發射電壓25～250V連續可調，步進為25V。寬度30～600ns連續可調，步進為10ns。
工作方式：單通道/多通道脈衝反射法檢測；單通道/多通道TOFD檢測；脈衝反射法與TOFD聯合檢測
掃描延遲：12000mm
阻尼：400、80Ω
工作頻率：0.4～20MHz
重複頻率：30-1000HZ
增益：0.0～110.0dB，
步進值：0.1、1.0、2.0、6.0dB
聲速範圍：1000～15000m/s，連續可調，內置30個常用的材料聲速值
檢測範圍：0.0～10000mm(鋼縱波)，連續可調，最小步進值0.1mm
信號檢波：全波、射頻(RF)、正半波、負半波
閘門：兩個獨立三級測量，2個附加專用通道
缺陷報警：聲光
顯示屏及尺寸：彩色高亮TFT螢幕，110*85mm（寬*高）
脈衝移位：-7.5～3000μs
探頭零值：0～999.9μs
脈衝重複頻率：25～1000Hz，自動、手動兩種調節方式
垂直線性誤差：≤3%
水平線性誤差：≤0.4%
靈敏度餘量：≥60dB(200Φ2平底孔)
解析度：≥34dB(5P14)
動態範圍：≥30dB測量模式：波峰、前沿
A掃描可配置的度數：斜聲程、閘門內可見幅度、缺陷深度坐標、當量缺陷尺寸
抑制：(0～90)%，不影響線性與增益
電噪電平：<10%
接口：C6接口TOFD專用接口USBLAN編碼器接口
電源：蓄電池Hi—MH12V/250mAh,可連續工作至少8小時
內部存儲容量：8G(外接可擴展到32G)
記錄方式：原始數據
語言和界面：中、英、俄
重量：3.5kg
面積：247*147*80mm
工作溫度：-10°C—+50°C
環保標準：符合GOST1425和IP65標準

TOFD超音波探傷儀產品介紹(以北極星辰BSN800為例)

北極星辰TOFD超音波探傷儀BSN800

TOFD超音波探傷儀BSN800，是最新推出的世界上首款基於PDA的手持式超聲A/B/C/TOFD掃描檢測系統。TOFD超音波探傷儀BSN800集現代數字超聲技術、超聲圖像處理技術及PDA技術於一身。

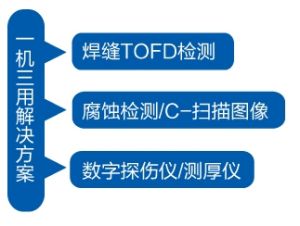

TOFD超音波探傷儀BSN800儀器功能特點

1.帶有測厚功能及大容量波形記錄的數字超音波探傷儀；
2.適用於腐蝕測厚及材料內部探傷的C-掃描功能；
3.用於焊縫檢測的TOFD功能；
4.該系統配置靈活，允許客戶一步配置到位，也可根據實際情況分步配置，先基本配置，再升級配件及功能。不但節省資金，更可靈活配置

TOFD超音波探傷儀BSN800主要特點

1.方便使用：任何工況下，均可實現單人操作；
2.觸屏操作：支持多點觸控技術，所有參數均可在螢幕上完成操作，非常方便；
3.本身強大的信號/圖像處理功能，永久性數據/圖像記錄存儲；
4.全中文操作界面，WINDOWSCE作業系統；
5.標準USB接口，方便與電腦通訊；
6.手掌式/口袋型：全部重量不到1公斤。
