POE中跨英文名稱MIDSPAN,俗名:POE供電器,POE注射器,POE供電盒子等。

POE中跨簡介

poe中跨 poe中跨

套用於普通交換機與網路終端設備之間,可以通過網線給網路終端設備供電。POE中跨只具有給網線提供電源的功能,而不具有數據交換的功能。而POE交換機既具有數據交換的功能,又具有給網線提供電源的功能。

POE產品詳解

POE供電設備(PSE)

POE供電設備(Power Sourcing Equipment):POE交換機、POE中跨。

POE交換機分為4口、8口、12口、16口等

POE中跨分為單口、4口、8口、12口、16口等。

如果把普通的交換機跟POE中跨看成一個整體,那么他就具有了POE交換機的功能。

POE受電設備

POE受電設備:PD(Powered Device)、具有POE功能的網路終端設備。

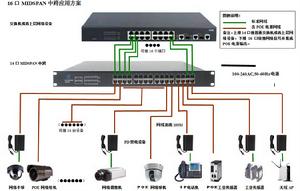

16口POE中跨套用方案 16口POE中跨套用方案

典型的POE受電設備電壓給5V、9V、12V、24V等。

POE供電過程

檢測

一開始,PSE設備在連線埠輸出很小的電壓,直到其檢測到線纜終端的連線為一個支持IEEE 802.3af標準的受電端設備。

PD端設備分類

當檢測到受電端設備PD之後,PSE設備可能會為PD設備進行分類,並且評估此PD設備所需的功率損耗。

開始供電

在一個可配置時間(一般小於15μs)的啟動期內,PSE設備開始從低電壓向PD設備供電,直至提供48V的直流電源。

供電

為PD設備提供穩定可靠48V的直流電,滿足PD設備不越過 15.4W的功率消耗。

斷電

若PD設備從網路上斷開時,PSE就會快速地(一般在300~400ms之內)停止為PD設備供電,並重複檢測過程以檢測線纜的終端是否連線PD設備。

POE供電的好處

對比項 POE模組化產品 非POE模組化產品
靈活性 自由組合,靈活選擇 比較單調,沒有選擇餘地
施工難度 安裝簡單,只需要布置一根雙絞線,不需要敷設電源線,可以省去昂貴的電源線,省去敷設電源線的工作量。 要敷設網路線和電源線,增加施工量,增加成本,延長工期。
點位設定的自由度 布置點位相對比較自由,不用考慮電源取電的難題,只要網路線可以到達的地方都可以安裝,減少安裝過程中考慮的因素。 要根據電源線來布置網路攝像機,電源也是點位布置中要考慮的一個因素。
信號干擾度 因為網路線容易受到強磁場的干擾,我們在POE供電時不用單獨敷設220V的電源,減少信號的干擾導致圖像不清晰、衰減大的因素。 電源線和網路線單獨敷設,但是畢竟相隔的距離比較近,容易造成干擾。
節能程度 POE供電的網路視頻監控系統採用集中供電時,因為受電模組具有支持功率識別電路的功能,不會造成電能的浪費,有效的節約了能源。 採用固定功率的電源適配器供電,供電過程中造成電能的浪費。
維護成本 維護簡單,不用對電源適配器、電源線、電源插座維護,只需要管理好一根網線。 維護的成本高,需要維護的對象有電源線、網線、電源插座、電源適配器等。
集中供電難度 集中供電非常簡單,只需要對交換機進行集中供電,供電的範圍比較集中,容易管理,成本較低。 供電的範圍比較寬廣,要分散到各個攝像機。
安裝美觀度 前端安裝簡潔,不用另外處理電源適配器而設定防水盒等影響美觀的設備。 前端要隱藏電源適配器等,影響美觀。
安全性能 通過POE供電,前端沒有強電,系統的安全性好,不會因為電源問題發生事故。尤其在安全性要求高的場所,優勢更加明顯。 220的交流電到前端,分散到各個監控點,都是造成事故的隱患。
防雷性能 POE產品增加網路防雷模組就可以保證前端設備在雷雨天氣的安全,網路線不超過100米,不容易形成感應電勢擊壞攝像機的電子元器件。 由於有電源線,電源由室外引入室內,容易將雷雨天氣時的感應電勢帶入室內,形成脈衝或者浪涌擊穿網路攝像機的電子元器件。

POE設備生產廠家

思科、華為、H3C、 IP-COM、'TP-link、世紀本原、TG-NET等

POE晶片製造商

有三家POE晶片製造商,那就是MAX 、TI 、PowerDsine。

偽POE中跨設備

市面上常見的幾十塊錢的POE供電器一般是屬於 開關電源類的,而不是標準的POE供電設備。

他們不具有POE晶片,只是通過一個變壓器將220V交流電將壓成為48V直流電,經過網線傳輸給網路終端設備。而不具有POE設備的節能,安全,防雷,高壓隔離的性能。

怎么區別POE設備與開關電源設備

使用POE供電,用電錶測量網線是沒有電流的。(電錶不屬於合法的POE設備,PSE檢測不到合法的POE設備,所以不提供電源)
