簡介
KNDX，意即硝酸鉀(KNO3)與葡萄糖為主構成的燃料。DX，即葡萄糖（C6H12O6），有無水葡萄糖(C6H12O6)和一水葡萄糖(C6H12O6·H2O)兩種，所以，從主要原料上來講，KNDX有兩種原料組成。根據加入不同的添加劑，可以得到更多種不同的組成。
製備
kndx火箭製作方法---
濕壓法轉自kc
最近經常看有人澆築KNDX沒控制好溫度而引發爆燃，所以我推薦這種安全簡便的濕壓法鑄造。
首先，將原料（硝酸鉀，葡萄糖）磨碎，越細越好
做一個小紙管，用來壓鑄藥柱。最好用80複印紙，多卷幾圈，以承受壓鑄時的壓力
往混合好的燃料中加適量水，混合均勻，裝入紙管中，用力壓實，並剪去多餘的紙管
打孔，裝入發動機就可以了，此法方便、安全，但效果差，熱澆築法暫不介紹！重結晶法
操作過程.
1.稱量KN和DX.在容器中初步混合.加水初步攪拌即可.
2.隔石棉網加熱升溫到106度,此時開始正式沸騰.繼續加熱到118度.此時完全沸騰.
3.大量KNDX泡沫溢出,繼續加熱.注意攪拌使受熱均勻.到120度時不在沸騰.
4.KNDX完全析出.此時要小心加熱.溫度不會上升,一直在120度左右.
5.溫度突然開始上升,溫度計顯示140度時停止加熱,出鍋鑄模.
關鍵過程和現象.
第一階段:當加熱混合物到80度的時候,溶液開始變黃.
第二階段:溫度繼續上升到106度時正式沸騰.此時溫度上升變緩.
第三階段:溫度緩慢上升到118度時完全沸騰,溫度不在上升.產生大量泡沫.
第四階段:溫度達到120度時,不在產生泡沫,反而縮減.混合物成為泥狀.此時溫度不在上升.
第五階段:溫度突然又開始上升.上升到140度時停止加熱.
分析過程.
第一階段,溶液變黃.不了解原因.這個溫度接近一水DX的凝固點.所以可能和一水DX有關.
第二階段,溶液加熱到106度.此時應該是溶液的沸點.
第三階段,隨著溶劑的減少沸點逐步升高到118度.泡沫開始產生.
第四階段,泡沫消失.估計是大部分的水蒸發掉了所造成的.溫度在120度不在上升.可能在蒸發最後小部分的水.
第五階段,水完全蒸發完了,溫度繼續上升.
套用

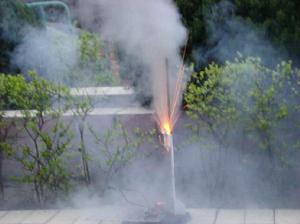

可做較安全的固體模型火箭推進劑
注意
重結晶時有一定危險
拓展
科創論壇有相關豐富內容
