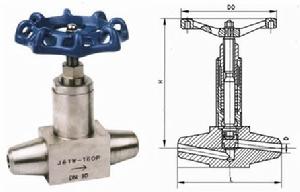

不鏽鋼焊接截止閥設計與製造標準
●設計與製造：GB/T12223-89
●焊接尺寸：JB/T 1751-75
●結構長度：GB12221
●檢驗與實驗：GB/T13927
不鏽鋼焊接截止閥主要性能規範
型號 Type | 公稱壓力 (MPa) Nominal pressure | 試驗壓力PS(MPs) Test pressure | 工作壓力(MPa) Working pressure | 工作溫度(℃) Working temperature | 適用介質Applicable mediun | ||
殼體Shell | 密封 （液）Seal | 密封 （氣）Seal | |||||
J61Y-170V | 24.0 | 7.0 | 17.6 | 0.6 | 17.0 | V≤570℃ | 電站、石油氣、水、油品等 Petroleun gas, Oil etc. |
FJ61Y-160p | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | |
T61Y-320 | |||||||
24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤200℃ | ||
不鏽鋼焊接截止閥主要材料
Materialsformain | | | | ||||||||
零件名稱 Part name | 閥桿、閥蓋、螺栓Body,Bonnet bolt | 閥桿、閥瓣密封圈Stem,Disc,Gasket | 填料 Packing | 墊片 Gasket | 手柄 Hande | ||||||
J61Y-170V | 鉻鎳不鏽鋼Cr.NiStainlesss steel | 不鏽鋼 Stainless steel | 聚四氧乙稀、柔性石墨PTEF,Soft graphite | 橡膠石棉板Latex asbestos | 優質碳鋼 High grade Garbon steelll | ||||||
