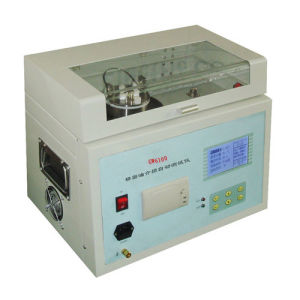

GW6100精密油介損自動測試儀

GW6100精密油介損自動測試儀
一、產品概述：
GW6100精密油介損自動測試儀是用於絕緣油等液體絕緣介質的介質損耗角及體積電阻率的高精密儀器。一體化結構。內部集成了介損油杯、溫控儀、溫度感測器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分採用了當前最為先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。交流試驗電源採用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用後仍然精度一致。
二、GW6100精密油介損自動測試儀產品特點：
儀器內部採用全數位技術，全部智慧型自動化測量，配備了大螢幕（240×180）液晶顯示器，全中文選單，每一步驟都有中文提示，測試結果可以列印輸出，操作人員不需專業培訓就能熟練使用。
三、GW6100精密油介損自動測試儀技術參數：
1. 使用條件：-5℃∽40℃RH＜80%
2. 電源：AC220V±10%頻率無限制
3. 高壓輸出：1000V∽2200V每隔200V
4. 精度：2%
5. 容量：50VA輸出電流25mA
6. 溫控感應爐：最大功率500W
7. 溫度控制範圍：<100℃
8. 溫度測量誤差：±0.5℃
9. 控溫誤差：±1℃
10. 控溫時間：室溫到90℃小於20min
11. 測量範圍：
tgδ無限制
Cx15pF-300pF
Rx10M-10T
12. 精度：
△tgδ：±(讀數*1.0%+0.020%)
△Cx：±(讀數*1.0%+0.5pF)
△Rx：±讀數*10%
13. 相對介電常數：εr自動計算
14. 體積電阻率：ρ自動計算
15. 外形尺寸：450（L）×310（W）×360（H）
16. 重量：18Kg
