一、產品概述
F300統集防盜、定位、監聽監控、報警求救、廣告發布、車輛調度、圖片抓拍及跟蹤功能於一體，具有簡單易用、操作方便、功能齊全等特點，主要套用於車輛等移動物體的監控定位服務。
F300完全支持 GPRS/CDMA 網路數據傳輸功能，可結合 GPRS/CDMA 平台軟體使其更廣泛用於大型集群監控、緊急調度、位置服務、交通安全管理等多種領域。F300也可用於大型建設測量、軍事測量、高精度定位、移動基站定位等其它特殊領域。
產品特色
1、支持 GPS 定位模式。
2、支持 GPRS/CDMA 網路數據傳輸功能。
3、支持多種方式設定終端參數。
4、支持自動睡眠，待機工作電流僅 100mA。
5、支持點對點監控、點對群監控、群對群的全方位監控。
6、集防盜、定位、監聽監控、報警求救及跟蹤等多重功能於一體。
感謝您選擇本公司生產的F300型 GPS 監控定位系列產品，在您使用本產品之前，請認真閱讀本產品說明書。當您開始使用本產品時，則視為您已經認真閱讀了本產品說明書。
F300說明書涉及的內容及相關設備的最新驅動程式如有改動時，恕不另行通知。有關設備的最新訊息及軟體程式的更新信息請與當地代理商聯繫或直接登錄我司網站查詢。
注意：
*F300產品為 GPRS/CDMA 版本產品，需要 SIM 卡支持 GPRS/CDMA 數據傳輸功能。
*F300不具備防水能力，請選擇乾燥位置安裝，並注意防水防潮。
*請您正確安裝使用 F300產品 ，切勿在不兼容的設備上安裝F300產品。
二、技術指標
名稱 | 參數 |
包裝體積 | 380mm * 210mm * 51mm |
顏色 | 黑色 |
工作電壓 | 12 V----24 VDC |
工作電流 | 100mA---250mA(12/DV) |
備用電池 | 720 mA/h |
安裝尺寸 | 145mm * 104mm * 36mm |
重量 | 0.4Kg |
工作溫度範圍 | -20℃---75℃ |
濕度 | 5%---95%（非水氣凝結狀態） |
GPRS/CDMA 頻段 | GPRS:900MHz / 1800 MHz或850MHz / 1900 MHz CDMA:824MHz / 849 MHz |
GPS 捕獲靈敏度 | -145dbm |
GPS 接收靈敏度 | -159Dbm |
GPS 頻率 | 1575.42±1.023MHz |
接收板結構 | 車載機模組 32 通道 |
定位精度 | < 3m（95%） |
冷啟動時間 | < 36 秒（平均） |
熱啟動時間 | < 1 秒（平均） |
LED 指示燈 | 採用綠/紅雙色 LED 指示燈顯示 GPS/GPRS/CDMA 狀態 |
三、包裝清單
3.1、標配配件
配件名稱 | 數 量 | 示例圖 | 功能說明 |
主機 | 1 台 | F300的核心部件 | |
GPRS/CDMA 天線 | 1 條 | 用於接收 GPRS/CDMA網路信號 數據 | |
GPS 天線 | 1 條 | 用於接收 GPS定位衛星定位信號數據 | |
斷電器 | 1 套 | 執行核心部件下發切斷和恢復 電路/油路指令的相關動作。 | |
咪頭 | 1 條 | 用於監聽車內聲音，協助用戶 更加準確的判斷。 | |
9PIN 線 | 1 組 | 產品與車輛或其它設備對接用 的主安裝線材。 | |
扎帶 | 3 條 | （略） | 用於固定主機及線材用 |
雙面膠貼 | 2 張 | （略） | 用於固定主機及線材用 |
說明書 | 1 本 | （略） | 產品安裝操作使用說明 |
保修卡 | 1 張 | （略） | 用於本產品後期維護憑證 |
3.2、選配配件
配件名稱 | 數 量 | 示例圖 | 功能說明 |
通話手柄 | 1 只 | 實現產品初裝設定和通話、簡訊調度 | |
調度屏 | 1 個 | 同上 | |
廣告屏 | 1 個 | 與終端配合實現廣告發布業務 | |
文字播報器 | 1 個 | 與終端配合實現文字播報效果 | |
攝像頭 | 1 個 | 協助終端實現監控拍照 |
四、指示燈狀態定義
LED 燈 | 亮 | 滅 | 狀態描述 |
綠 | 5秒 | 1秒 | 主機待機狀態，GPS 已定位 |
綠 | 1秒 | 1秒 | 主機待機狀態，GPS 未定位， |
綠 | 0.1秒 | 0.1 秒 | 備份程式或升級程式 |
綠 | 0.5秒 | 0.5 秒 | 程式初始化 |
綠 | 不亮 | LED 燈故障或設備電源不通 | |
紅 | 1秒 | 1秒 | 正在搜尋 GPRS 網路信號 |
紅 | 0.5秒 | 3秒 | GPRS 網路信號正常 |
紅 | 快閃 | 設備正在傳送或接收 GPRS 數據 | |
紅 | 不 亮 | LED 燈故障或 GSM 模組故障 | |
紅 | 常亮 | 有電話接入、撥出或終端機處重啟狀態 | |
五、主機安裝
在安裝之前請詳細核對本產品的配件清單、質量，包裝是否良好。如有疑問請及時與當地經銷商聯繫。
5.1安裝前的檢查準備工作
本產品使用12V、24V機動車輛，不會與原車系統發生任何衝突，但是為了產品安裝以後方便故障診斷和異常糾紛，請在安裝前的及時檢查並將檢查結果如實告知車主。避免引起不必要的誤會和爭議。（1） 先檢查車輛各個功能是否正常。如：大燈、小燈、轉向燈、霧燈、ACC、CD機、電動窗、原車遙控中控、引擎啟動、引擎運行等等。
（2） 檢查車內各個裝飾件連線是否標準，檢查車內各個裝飾件是否有破損現象。
（3） 檢查與本產品相關的各個連線線路是否破損、裸露銅芯的現象。
5.2主機安裝
5.3.1 SIM卡安裝說明
A、 在安裝 SIM 卡之前請及時設定 SIM 卡的服務密碼。B、 F300 的各項功能實現需要 SIM 卡支持 SMS 簡訊、GPRS/CDMA 功能（網際網路 CMNET 業務），請確認該 SIM 卡是否具備以上功能（如果需要監聽、通話功能，還需要 SIM 卡支持語音通 話功能）。
C、 安裝或者拆卸 SIM 卡，請在設備完全斷電前提下進行，否則可能會出現因帶電操作導致燒毀SIM卡。
D、 SIM卡的安裝或拆卸，需用小號“+”字螺絲刀插入設備後端的取卡孔用力往裡頂，直到SIM卡座自動退出主機。

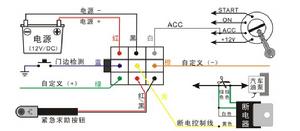

5.3.2主機線材安裝說明
電源正極（紅色）：電源正極線安裝一般要與蓄電池的正極或者保險盒的總電源輸入線常（+12V）連線。在安裝過程中一定要選擇較粗的常（+12V）線並聯上去，並做好絕緣。（注意：宜粗不宜細。）
電源負極（黑色）：汽車車體的金屬本身就是一個負極，通常安裝人員就近選擇一個螺絲並將其擰松，再把負極線拴在上面，然後擰緊即可。但是，時間較長以後可能出現連線點氧化，造成設備工作不良。現在大 部分轎車對設備附近一個或者多個需要連線負極的螺絲位進行防氧化處理，用並聯的方式將附近用電設備的負極線集中後再採用多點接地，保證負極接地牢靠。所以，我們在連線負極線的時候儘量不要採用前者所描述的方法連線。儘可能地找到原車用電設備的負極線集中點，並將終端機的負極線連線在原車設備的負極線上。以利用原車的接地點保證終端機的正常工作。（注意：跟（+12V）電源線相同，宜粗不宜細。）
ACC 檢測線（白色）：F300 的 ACC 安 裝線主要是為本設備提供判斷車輛電控鑰匙的狀 態信號檢測線（解釋：電控鑰匙是控制著全車用 電設備的電源機械裝置），在電控鑰匙未插入鑰匙孔前，全車電路及電氣幾乎全部處於斷電狀態；當鑰匙插入並往前擰動一個檔位時（即為 ACC 檔），車輛上的部分設備即可接通了電源。F300的 ACC 安裝線（白色）就並接在該線上。
門邊檢測（藍色）：F300的門邊檢測線主要是為本設備提供判斷原車門開啟/關閉的狀態信 號檢測線。該檢測線為負觸發檢測線，當原車門開啟時該線路及原車線路直接與車體導通，原車頂 燈點亮；當車門關閉時，該檢測線及原車開關與車體斷開，原車頂燈熄滅。
自定義觸發（橙色、綠色）：F300設計了兩條自定義檢測線，當用戶需要監控一些特殊的 監控，如需要監控車門引擎蓋、尾箱等等部位時，可安裝這兩根自定義線，在安裝時需要用戶根據 我公司提供的檢測線的觸發方式自行選購和安裝設定開關部位。（橙色自定義負觸發線 >0.5V為觸發導通；綠色自定義線>6V為觸發導通。詳細功能操作請參閱後面功能描述【自定義功能】）。
斷電控制線（黃色）：F300的斷電控制線（黃色）主要是與斷電繼電器配合用來切斷汽車燃油電路或引擎電路，強制停止引擎運行的。
緊急按鈕：主要用於駕駛員在駕車途中遇到緊急狀況時，可以通過該按鈕觸發F300設備向中心平台發出求救信息。通常緊急報警觸發按鈕安裝在駕駛員方便操作且不易被發現的位置。
5.3.3文字播報器安裝說明（可選功能）
文字播報器為可選的安裝配件，用戶需要此功能時需另行購置，文字播報器通過主機上的232接口連線上並實現文字播報功能。詳細安裝及使用說明請參閱《文字播報器安裝使用說明》及《平台使用操 作說明》相關內容操作。5.3.4廣告屏安裝說明（可選功能）
廣告屏為可選的安裝配件，用戶需要此功能時需另行購置。廣告屏通過主機上的232接口連線上並實現廣告發布功能，詳細安裝及使用說明請參閱《廣告屏安裝使用說明》及《平台使用操作說明》相關內容 操作。5.3.5攝像頭安裝說明（可選功能）
攝像頭為可選的安裝配件，用戶需要此功能時需另行購置。攝像頭通過主機上的232接口連線上並實現廣告發布功能，詳細安裝及使用說明請參閱《攝像頭安裝使用說明》及《平台使用操作說明》相關內容操作。5.3.6 GPS/GPRS/CDMA天線安裝說明
因為車輛上安裝位置比較特殊，建議安裝在下列位置，在保證安裝要求的同時，一定要注意安裝位置的隱蔽性。1)保險槓最前端或者前大燈組件附近。
2)引擎蓋後端與前擋風玻璃交接位置的塑膠件下方。
3)前擋風玻璃和儀表台下方，黑面朝上。（注意：儀表台內部是汽車線路最集中位置，且各類金屬支撐架較多。所以，儘量放在支撐架的最上方，並且儘量避開汽車線路、音響喇叭、空調 電機等磁場較大位置，距離大概 500px 左右即可）。
4)駕駛室後擋風玻璃下方。
注意：GPS 天線在安裝過程中儘量保證平面朝上，且 GPS 上方 60 度範圍沒有金屬遮擋物。
GPRS/CDMAGPS天線
5.3.7 監聽咪頭安裝說明
監聽咪頭 ： 主要用於車主或者監控中心對F300設備進行監聽車內聲音，以協助用戶或者監控中心及時進行判斷。監聽咪頭在安裝上注意，咪頭儘量遠離磁場部分，如：音箱喇叭、電源線，通常安裝在駕駛室頂棚頂附近。（注意：該功能必須是 SIM 卡支持語音通話功能）5.3.8 終端設定
A、IP、連線埠號設定簡訊指令遠程設定IP、連線埠號主要是針對首次安裝使用F300設備時的操作，相關設定的目的是將該設備與對應的中心平台關聯起來。F300 是通過GPRS/CDMA的傳輸方式以固定的路徑【IP、連線埠】將數據傳輸到Internet，傳輸路徑可通過簡訊指令遠程設定，具體的設定方法請詳細查閱後面【遠程修改IP、連線埠號】項。
B、APN 接入設定
因各個國家、地區無線行動網路服務商所設定的 APN 網關接入點不同，登錄 GPRS/CDMA 網 絡的用戶名和密碼也不同，需要我們對終端重新設定無線移動 GPRS/CDMA 登錄 APN 網關、網路 登錄用戶名和網路登錄密碼方可正常使用無線移動 GPRS/CDMA。正確設定完 APN 網關、網路登錄 用戶名和網路登錄密碼後，再重新啟動終端設備，方可正常使用。（本設備默認為中國移動 APN 網 關 CMNET）具體的設定方法請詳細查閱後面【APN 接入設定】項。 注意：設備各項參數設定完畢後，請查看設備 LED 指示燈狀態顯示是否正常，待設備 LED 指示燈狀態顯示正常以後，即可到聯繫中心監控人員進行車輛錄入了。
5.3.9 中心資料錄入
當 F300終端設備的各項參數設定完畢，且設備工作正常以後，還需要將該台 F300 設 備與相關中心平台數據鏈路關聯起來，保證 GPRS/CDMA數據上傳下達鏈路暢通。中心監控人員將 F300 的 ID 號、車牌號、車主或者駕駛員姓名、聯繫電話等等相關信息錄入到中心平台上。F300 設備側面的 8 位數流水號就是該設備的身份識別 ID 號，在錄入過程中中心錄入人員 需將 ID 號按設備側面粘帖的【ID】錄入。為了規範管理，完善車輛資料信息，還需要將中心平台其 它內容填寫完畢。
例如：F300 設備側面的條形碼 ID 號是【S/N: 88888888】,在錄入的時候則按【88888888】 錄入。
六、F300終端標準功能說明
6.1終端初裝參數設定
F300初裝使用時，相關參數設定需本公司專用調試工具調度屏來進行設定，本章節僅介紹 調度屏基本設定的相關功能，其他功能請參閱【調度屏使用說明】用戶使用手冊相關內容操作。(1)、手柄外觀示意圖 注意：
A、當 F300接通電源以後，更多調度屏功能請參閱【HD-YT 調度屏】用戶使用手冊手柄外觀按鍵功能示意圖
(2)、通迅參數查詢
通過該指令可以查看終端機的主要設定參數是否正確，如果不對可以及時修改。例如：查訊終端機的通訊參數，則輸入的格式為：【*F10#C】，設定成功會出現以下信息， ***.***.***.***,PPPP為 IP 地址和連線埠號，#####為終端機系列號，CMNET，***，***為 APN 參數。
(3)、設定IP位址、連線埠號 此項為必須設定項，不設定或設定錯會導致終端機不上線。了解設定情況請通過通訊參數查詢查看。設定 IP 地址和連線埠號的作用是讓終端與監控中心連線並傳遞數據。未設定或者錯誤設定 IP 號終端則無法將數據上傳至中心。
按調度屏【選單鍵】進入主選單，並按照上面所顯示的示意圖的步驟操作，當進入到【信息輸入】界面時，螢幕上會有游標在閃動，這時用戶可按以下格式輸入【*F10#1，XXX.XXX.XXX.XXX,PPPP,0】，並按【撥號鍵】確認傳送（如果要保存，請選擇儲存並傳送），如果屏 幕顯示【臨時信息】，表示該項設定成功；如果螢幕顯示無顯示，表示該項設定不成功，請重新設定。
（注意：指令中的【XXX.XXX.XXX.XXX】部分為 IP 號；【PPPP】部分為連線埠號，） 例如：需要設定上傳數據的中心伺服器 IP為【192.168.0.154】，數據接收連線埠為【11400】；則輸入的格式為：【*F10#1，192.168.0.154，11400，0】。
(4)、APN 接入設定
此項為必須設定項，不設定或設定錯會導致終端機不上線。了解設定情況請通過通訊參數查詢 查看。
因各個國家、地區無線行動網路服務商所設定的 APN 網關接入點不同，登錄 GPRS/CDMA 網 絡的用戶名和密碼也不同，需要我們對終端重新設定無線移動 GPRS/CDMA 登錄 APN 網關、網路 登錄用戶名和網路登錄密碼方可正常使用無線移動 GPRS/CDMA。正確設定完 APN 網關、網路登錄，用戶名和網路登錄密碼後，再重新啟動終端設備，方可正常使用。（本設備默認APN網關為中國移動CMNET）。
按調度屏【選單鍵】進入主‘選單’→選擇‘ 寫新信 息 ’→確認→ 輸入【 *F10#3 ，cmnet,cmnet,cmnet,】→‘僅傳送’→‘傳送到調度台’。隨後，螢幕顯示【臨時信息】，表示該項 設定成功；如果螢幕無顯示直接退到選單，或滴的一聲，表示該項設定不成功，請重新設定。（注意：移動的號碼按上面方式設定。CDMA的卡應設為:cmnet,card,card,同時注意最後有一個“逗號”例如：移動的卡號則應輸入【*F10#3，CMNET,CMNET,CMNET,】，CDMA 的卡號請輸入【*F10#3，CMNET,CARD,CARD】。
(5)、主機復位
APN 賬號。但為安全恢復出廠後請查詢一下通訊參數是否正確。 按調度屏【選單鍵】進入主‘選單’→選擇‘寫新信息’→確認→輸入【*F10#F】→‘僅傳送’→‘傳送到調度台’→‘收到臨時信息 reset”,終端收到該指令後進入重啟。
6.2遠程控制部分
(1)、中心平台遠程修改IP、連線埠號客戶端遠程設定 IP、連線埠號 主要是針對使用中的 F300 設備進行單台次或者批次性的更改。也可更改前面描述的調度屏設定的 IP 和連線埠號。操作用戶在客戶端平台軟體上打開‘車輛監控’→‘參數設定’→選擇‘通訊參數’，勾選需 要更改的車輛，並在下方輸入新 IP 和連線埠號（注意：不足三位前面補零）。確認無誤後點擊【傳送】。
(2)、定位呼叫
監控中心可直接對指定車載終端進行點名呼叫查看,車載終端將立即向中心監控平台回傳車輛 所在位置等詳細數據。具體操作請詳細閱讀【平台操作使用說明】相關內容。
(3)、定時回報
監控中心人員可對指定車載終端進行數據定時回傳時間間隔的設定，出廠默認上傳時間間隔為30 秒，最小上傳時間間隔為5 秒；如果設定間隔為“<5 秒”終端設備將自動返回到默認的 30 秒。具體 操作請詳細閱讀【平台操作使用說明】相關內容。
(4)、監聽
在接到報警信息或需要了解車上人員狀況時，在車主的授權下，中心管理員可隨時對終端下達 監聽指令進行監聽。監聽不受時間、撥打電話號碼限制。（終端電話卡必須開通通話功能才能實現。） 具體操作請詳細閱讀【平台操作使用說明】相關內容。
(5)、里程統計 為方便了解車輛單次或時段間行駛里程的情況，中心管理員可以通過對車輛下發里程統計指令，這時終端會重新統計車輛里程。具體操作請詳細閱讀【平台操作使用說明】相關內容。
(6)、遠程油路控制部分 斷油電的目的是阻止不法分子駕駛、偷盜車輛，及時有效將汽車控制在有效範圍。監控中心可人性化對指定車輛進行遠程斷開油路﹑電路或者恢復油路﹑電路，當車載終端接收到指令後，對油 路或者電路採取斷供油或恢復供油動作。具體操作請詳細閱讀【平台操作使用說明】相關內容。
（注意：F300在執行斷油動作時，是先執行 3 次間歇式斷油【斷 2 秒----恢復 20 秒】，到 第 4 次
時就完全切斷油路）
6.3報警部分
(1)、超速報警監控中心可對單台或者多台車輛下發指令設定超速報警速度值，當車輛速度超過設定值時，F300 會立即發出超速報警數據，將當前位置信息和速度信息報告到監控中心。可根據客戶需求 設定蜂鳴器超速警示功能，中心收到報警信息以後可確認並取消報警。
(2)、斷電報警
當車載終端外接電源被切斷後，內部備用電源立即啟動供電（可供設備工作 10-20 分鐘），終端5 秒內上傳斷電報警信息到監控中心。具體操作請詳細閱讀【平台操作使用說明】相關內容。在此不再另做說明。
(3)、緊急求救報警
當遭遇緊急情況需要求助時，觸按緊急按鈕 2 秒觸發緊急報警，終端立刻上傳緊急求助報警信 息到監控中心。如本終端裝有其它附屬檔案時，除上傳報警數據以外，其它相關附屬檔案還會一起聯動回響。 如廣告屏會立即播放“我被劫持請報警！”求救信息、攝像頭搶拍照片等等。監控中心依照相關程式 處理。具體操作請詳細閱讀【平台操作使用說明】相關內容。
(4)、自定義觸發報警
F300設有 2 路自定義檢測線，以滿足特殊客戶的需求。當用戶需要自定義感測器報警功能時，可根據自 己需求自行定義該線報警名稱。當所定義的檢測線收到觸發時，F300會立即向中心傳送自定義 報警數據，中心收到報警信息以後可確認並取消報警。具體操作請詳細閱讀【平台操作使用說明】 相關內容。
(5)、非法點火設定
監控中心可對單台或者多台車輛下發指令啟動非法點火功能，當車輛在設定的時間段內非法啟動，F300會立即向中心發出非法點火報警，前將車輛當前位置信息報告到監控中心。這時客戶 根據實際情況可對車輛進行遠程斷油斷電等操作以防止不法份子不法行為，並及時向公安報警。具 體操作請詳細閱讀【平台操作使用說明】相關內容。
(6)、電子圍欄
監控中心可對監控目標設定不規則區域、多區域、進區域、出區域、區域內、區域外、多時段 及組合
時就完全切斷油路）
6.3報警部分
(1)、超速報警監控中心可對單台或者多台車輛下發指令設定超速報警速度值，當車輛速度超過設定值時，F300 會立即發出超速報警數據，將當前位置信息和速度信息報告到監控中心。可根據客戶需求 設定蜂鳴器超速警示功能，中心收到報警信息以後可確認並取消報警。
(2)、斷電報警
當車載終端外接電源被切斷後，內部備用電源立即啟動供電（可供設備工作 10-20 分鐘），終端5 秒內上傳斷電報警信息到監控中心。具體操作請詳細閱讀【平台操作使用說明】相關內容。在此不再另做說明。
(3)、緊急求救報警
當遭遇緊急情況需要求助時，觸按緊急按鈕 2 秒觸發緊急報警，終端立刻上傳緊急求助報警信 息到監控中心。如本終端裝有其它附屬檔案時，除上傳報警數據以外，其它相關附屬檔案還會一起聯動回響。 如廣告屏會立即播放“我被劫持請報警！”求救信息、攝像頭搶拍照片等等。監控中心依照相關程式 處理。具體操作請詳細閱讀【平台操作使用說明】相關內容。
(4)、自定義觸發報警
F300設有 2 路自定義檢測線，以滿足特殊客戶的需求。當用戶需要自定義感測器報警功能時，可根據自 己需求自行定義該線報警名稱。當所定義的檢測線收到觸發時，F300會立即向中心傳送自定義 報警數據，中心收到報警信息以後可確認並取消報警。具體操作請詳細閱讀【平台操作使用說明】 相關內容。
(5)、非法點火設定
監控中心可對單台或者多台車輛下發指令啟動非法點火功能，當車輛在設定的時間段內非法啟動，F300會立即向中心發出非法點火報警，前將車輛當前位置信息報告到監控中心。這時客戶 根據實際情況可對車輛進行遠程斷油斷電等操作以防止不法份子不法行為，並及時向公安報警。具 體操作請詳細閱讀【平台操作使用說明】相關內容。
(6)、電子圍欄
監控中心可對監控目標設定不規則區域、多區域、進區域、出區域、區域內、區域外、多時段 及組合
時就完全切斷油路）
6.3報警部分
(1)、超速報警監控中心可對單台或者多台車輛下發指令設定超速報警速度值，當車輛速度超過設定值時，F300 會立即發出超速報警數據，將當前位置信息和速度信息報告到監控中心。可根據客戶需求 設定蜂鳴器超速警示功能，中心收到報警信息以後可確認並取消報警。
(2)、斷電報警
當車載終端外接電源被切斷後，內部備用電源立即啟動供電（可供設備工作 10-20 分鐘），終端5 秒內上傳斷電報警信息到監控中心。具體操作請詳細閱讀【平台操作使用說明】相關內容。在此不再另做說明。
(3)、緊急求救報警
當遭遇緊急情況需要求助時，觸按緊急按鈕 2 秒觸發緊急報警，終端立刻上傳緊急求助報警信 息到監控中心。如本終端裝有其它附屬檔案時，除上傳報警數據以外，其它相關附屬檔案還會一起聯動回響。 如廣告屏會立即播放“我被劫持請報警！”求救信息、攝像頭搶拍照片等等。監控中心依照相關程式 處理。具體操作請詳細閱讀【平台操作使用說明】相關內容。
(4)、自定義觸發報警
F300設有 2 路自定義檢測線，以滿足特殊客戶的需求。當用戶需要自定義感測器報警功能時，可根據自 己需求自行定義該線報警名稱。當所定義的檢測線收到觸發時，F300會立即向中心傳送自定義 報警數據，中心收到報警信息以後可確認並取消報警。具體操作請詳細閱讀【平台操作使用說明】 相關內容。
(5)、非法點火設定
監控中心可對單台或者多台車輛下發指令啟動非法點火功能，當車輛在設定的時間段內非法啟動，F300會立即向中心發出非法點火報警，前將車輛當前位置信息報告到監控中心。這時客戶 根據實際情況可對車輛進行遠程斷油斷電等操作以防止不法份子不法行為，並及時向公安報警。具 體操作請詳細閱讀【平台操作使用說明】相關內容。
(6)、電子圍欄
監控中心可對監控目標設定不規則區域、多區域、進區域、出區域、區域內、區域外、多時段 及組合
九、F300常見故障
編號 | 問題 | 故障原因 | 故障分析 |
1 | 設備通電後指示燈不亮 | 電源安裝不正確 | 1、 電源的正負極接反； 2、 電源的正極或負極不通； 3、 原車電源被總開關控制 |
電源不通 | 1、 電源安裝線路有斷電 2、 保險絲斷開 3、 主機與安裝線的連線器接觸不良 | ||
指示燈故障 | 指示燈質量原因 | ||
2 | 通電指示燈反覆出現周 期性快閃和長亮。 | 設備通電後檢測不 到 SIM 卡，一直在反覆 斷電重啟設備。 | 1、 F300 里沒放置 SIM 卡 2、 SIM 卡插入方向不正確 3、 SIM 卡失效。 4、 F300 與 SIM 卡接觸不良 |
3 | 不定位或者定位不準確 | GPS 天線故障 | 1、 安裝 GPS 天線的位置不正確，具體安裝 位置請參閱【主機安裝】項 2、 GPS 天線與主機連線部位鬆動、不到位 3、 GPS 天線頭進水或者受潮 4、 GPS 天線本身的質量問題，請更換一條 |
信號干擾 | 1、 市場上部分電子狗、無線 MP3 信號干擾 2、 防爆太陽膜信號阻隔 | ||
4 | 監 控 中 心 收 不 到 GPRS/CDMA傳輸的定位 信息 | 設定問題 | 1、 指令格式錯誤、標點符號錯誤 2、 ID 號添加錯誤 3、 IP、連線埠號錯誤（中興CDMA 模組設定 IP 號時不足三位的不能加零） |
網路問題 | 1、 安裝位置不正確，網路信號不好 2、 確認 SIM 卡是否開通 GPRS/CDMA 功能的 CMNET 網路業務 3、 因 SIM 餘額不足，網路服務商停止服務。 4、SIM 卡與終端機接觸不良。 | ||
安裝問題 | 1、 檢查 GPS 天線與 GSM 天線是否接反 2、 GSM 天線與主機連線部位鬆動、不到位 | ||
5 | 監聽時電話里有雜音 | 安裝問題 | 請在安裝時避開電源、磁場部分 |
6 | 設備斷電不報警 | 未開啟內置備用電源 | 聯絡當地經銷商及時開啟備用電池開關 |
7 | 無法啟動車輛 | 安裝或操作功能調整不當 | 1、 因誤操作了遠程斷油指令未恢復。 2、 斷電器質量或者安裝線路有破損並與車體短路。 |
