產品型號：
GL800
原產地：
日本
用途：
套用行業：IT，LED，LCD，TV，電子，通信，網路，半導體，TFT-LCD，3C，生物科技，汽車業，冷凍空調，國家級校驗認證單位，各大學科系實驗室等。套用部門：研發部驗證，品管質保(QA)，工程部，技術部，儀校認證部門，實驗室。套用舉例：電子基板上各IC組件溫度記錄，LED照度溫度紀錄，LCDTV的基板組件+散熱器溫度記錄，恆溫恆濕機的溫升評價試驗記錄，無塵室製程設備多點溫度記錄(可取代有紙式記錄器)，冷凍空調與壓縮機的運轉試驗溫升記錄，現場隧道爐/回溫爐的溫度記錄，計算機通信機房溫度記錄，各儀器校驗單位溫度記錄。

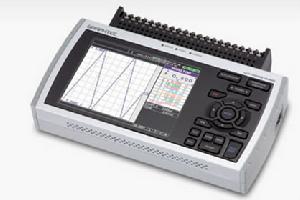

產品概述： GL800是一款小型緊湊的多通道數據記錄儀，具有A5大小，攜帶非常方便。所有通道間和通道與地之間全部隔離。能夠同時測量電壓，溫度和濕度。它也支持這樣的輸入例如脈衝（例如電源，轉速和流量）和邏輯。
l 強化多種功能實現隨時隨地多通道測量
每個記錄儀的20個端子對應20個通道（可擴展到200個通道），所有通道都被隔離並且可測量多種信號。另外，要進一步增加到500個通道可以把多個記錄儀通過USB/LAN連線器接到PC上。
l 直接記錄到隨身碟
新型數據記錄儀兼容大容量的隨身碟，並且具有12 MB的內部快閃記憶體。
l 大螢幕 TFT顯示屏
5.7英寸TFT大螢幕顯示器明亮又清晰，具有3種螢幕選擇，適用於不同的測量項目。下面的螢幕顯示輸入信號的波形，現場來說明每個變化的影響。
l 遠程監測
記錄儀內置方便的USB接口，可方便連線到PC，對100ms採樣數據進行實時傳輸，同時LAN連線支持遠程監測並且隨身碟支持離線數據傳輸。
l 連續工作9小時
該數據記錄儀的電源可用交流或直流電，也內裝電池可連續工作9小時。（實際時間由設定和工作條件來定）。該記錄儀為重要的測量數據提供最大的保護，當AC電源中斷時它能夠自動切換到備用電池，並且在電池電量低時自動停止測量並關閉所有檔案。
技術參數：
| 項目 | 描述 | ||
| 模擬端子安裝單元數 | 1單元（20通道）或擴展單元（最大200通道） | ||
| 抽樣周期 | 最高：100ms/10ch | ||
| 觸發功能 | 觸發種類 | 開始：觸發產生進行數據捕獲*2 停止：觸發產生停止數據捕獲*2 | |
| 觸發條件 | 開始：關、水平、警報、時刻、外部 | ||
| 停止：關、水平、警報、時刻、小時、外部 | |||
| 報警功能 | 形式 | 模擬、邏輯、脈衝 | |
| 條件 | 模擬：升、降、視窗進、出 | ||
| 脈衝：升、降、視窗進、出 | |||
| 邏輯：在各通道H\L | |||
| 脈衝邏輯輸入 | 選擇邏輯輸入4通道和脈衝輸入4通道任一者 | ||
| 脈衝輸入範圍 | 積算模式 | 最高50k/s | |
| 即時模式 | 最高50k/s | ||
| 轉速模式 | 最高50k/s | ||
| 報警輸出 | 通道數目 | 4通道 | |
| 輸出形式 | 打開集電極輸出 （5V負載電阻10KV）、接點容量5-24v(100mA以下) | ||
| 輸出條件 | 水平判斷、 視窗判斷、 邏輯模式判斷、 脈衝判斷 | ||
| 外部觸發輸入 | 1通道 | ||
| PC I/F | 乙太網 | ||
| 數據存儲模式 | 測量數據 | 直接捕獲到內部快閃記憶體或 USB | |
| 其他 | 可以保存設定參數和螢幕拷貝數據 | ||
| 內置快閃記憶體 | 內部快閃記憶體 (12 M) USB | ||
| USB存儲插槽 | 標準 | ||
| 統計功能 | 統計演算種類 | 平均價值、 高峰值、 最大值、最小值、時效值 | |
| 演算數 | 最大可同時設定2個演算 | ||
| 檢索功能 | 可從數據中檢索需要的要點。 種類：水平、報警、邏輯、脈衝 | ||
| 標度轉化功能 | 各個通道設定4個點 | ||
| 顯示器 | 尺寸 | 5.7英寸 | |
| 顯示類型 | 波形+數字、僅數字、僅波形 | ||
| 使用環境 | 15-40 | ||
| 額定功率 | AC適配器 DC驅動（8.5V-24V） 電池盒（選配） | ||
| 耗電 | 28VA以下 | ||
| 尺寸（W×D×H） | 194×122×41mm | ||
| 重量 | 990g（不包括AC適配器和電池） | ||
| 輸入通道數 | 20可擴展到200 | ||
| 輸入端子形狀 | 螺旋形 | ||
| 輸入方式 | 掃描、絕緣、平衡輸入 | ||
| 採樣間隔 | 10ms-1h（10ms-50ms僅限電壓，通道數量有限制） | ||
| 測量範圍 | 電壓 | 20,50,100,200,500mV,1,2, 5,10,20, 50 V, 1-5 V / F.S | |
| 溫度 | 熱電偶：K,J,T,R,S,B,N,W(WRe5-26) RTD : Pt100, JPt100, Pt1000 (IEC751) | ||
| 濕度 | 0-100%（當使用B-530濕度感測器，在0-1 V轉換） | ||
| 過濾 | 關, 2, 5, 10, 20, 40 (當下列數據完成移動平均值) | ||
| 測量精度（23℃±5℃） 接通電源20分鐘或30 分鐘以上 | 電壓 | F.S的0.1% | |
| 溫度 | 熱電偶 | 測量溫度範圍℃ | 檢測精度 |
| R/S | 0 ≤ TS ≤ 100 100 < TS ≤ 300 R : 300 < TS ≤ 1600 S : 300 < TS ≤ 1760 參考補償精度：±0.5°C | ±5.2°C ±3.0°C ±(讀數的0.05% +2.0°C) ±(讀數的0.05%+2.0°C) | |
| B | 400 ≤ TS ≤ 600 600 < TS ≤ 1820 參考補償精度：±0.5°C | ±3.5°C ±(讀數的0.05% +2.0°C) | |
| K | -200 ≤ TS ≤ -100 -100 < TS ≤ 1370 參考補償精度：±0.5°C | ±(讀數的0.05% +2.0°C) ±(讀數的0.05% +1.0°C) | |
| E | -200 ≤ TS ≤ -100 -100 ≤ TS ≤ 800 參考補償精度：±0.5°C | ±(讀數的0.05% +2.0°C) ±(0.05% +1.0°C) | |
| T | -200 ≤T≤ -100 -100 < TS ≤ 400 參考補償精度：±0.5°C | ±(讀數的0.1% +1.5°C) ±(讀數的0.1% +0.5°C) | |
| J | -200 ≤ TS ≤ -100 -100 < TS ≤ 100 100 < TS ≤ 1100 參考補償精度：±0.5°C | ±2.7°C ±1.7°C ±(讀數的0.05% +1.0°C) | |
| N | 0 ≤ TS ≤ 1300 參考補償精度：±0.5°C | ±(讀數的0.1% +1.0°C) | |
| M | 0 ≤ TS ≤ 2000 參考補償精度：±0.5°C | ±(讀數的0.1% +1.5°C) | |
| RED | PT100 | -200 to 850 °C (FS = 1050 °C)± 1.0 °C | |
| JPt100 | -200 to 500 °C (FS = 700 °C)± 0.8 °C | ||
| Pt1000 | -200 to 500 °C (FS = 700 °C)± 0.8 °C |
