基本資料
一般意義上的壓力變送器主要由測壓元件感測器（也稱作壓力感測器）、測量電路和過程連線件三部分組成。它能將測壓元件感測器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等），以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

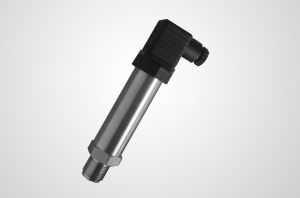

而菲格瑞思FG500型設備級壓力變送器採用先進的隔離式膜片結構的感測器和高品質的積體電路組裝而成，再配合緊湊的外殼，外殼經過密封與外部完全隔離，能滿足防潮、防水、防爆、防塵等惡劣工況要求。組成具有高品低價位，體積小巧等特點的壓力測量儀表。
FG500型壓力變送器工作原理
1、擴散矽感測器
菲格瑞思FG500系列設備級壓力變送器的核心是一個擴散矽敏感元件，它是在矽基片上採用離子注入並經雷射修正製成惠斯登電橋，過程壓力作用於感測器時使電橋失去平衡這樣就產生了一個與壓力成正比的電壓輸出信號，經轉變後產生了與輸入壓力成線性對應關係的4-20mA標準信號輸出。
2、陶瓷電容感測器
介質壓力直接作用於陶瓷膜片，使測量膜片產生偏移，膜片位移產生的電容量，由與其直接連線的電子部件檢測，放大和轉換為標準信號輸出。
調整技巧
1、零點調整
首先使系統處於空載狀態，調節標記“ZERO”電位器螺桿位置如上圖所示，調整零點的偏移，順時針鏇轉零點升高，逆時針鏇轉降低。用萬用表測量輸出端，讓示值儘量靠近“0”點。否則改變放大倍數時零點變化會變大。
2、放大倍數調整
將系統載入一定重量值(推薦範圍：20%~100%FS)，根據所載入重量與最大稱量值的比例關係計算輸出電壓值，用數字萬用表監測輸出，鏇轉標記“SPAN”的電位器調整放大器增益，順時針鏇轉增益變大，逆時針鏇轉增益變小。
3、復檢
使系統處於空載狀態，測量零點輸出；載入一定重量值，測量輸出電壓是否符合預期的放大倍數。如果不符，請重複步驟1、2再次調整。注意：調整結束後要將電位器的調整端用膠（指甲油等）固定，防止震動等因素改變電位器的電阻值。零點輸出有偏移的調整方法：對於某些場合，零點輸出需要有偏移，例如1.000~10.000V輸出，這種情形調整分為兩個步驟：1將偏移量減去按照0~9V輸出調整零點與放大倍數；2調節零點電位器，將零點輸出偏移至1.000V。
常見故障及維修技巧
一、壓力指示不正確
1、菲格瑞思FG500型壓力變送器電源是否正常，如果小於12VDC，則應檢查迴路中是否有大的負載，變送器負載的輸入阻抗應符合RL≤(變送器供電電壓-12V)/(0.02A)Ω
2、參照的壓力值是否一定正確如果參照壓力表的精度低，則需另換精度較高的壓力表；
3、壓力儀表的量程是否與壓力變送器的量程一致壓力儀表的量程必須與壓力變送器的量程一致；
4、壓力儀表的輸入與相應的接線是否正確；壓力儀表的輸入是4~20mA的，則變送器輸出信號可直接接入;如果壓力指示儀表的輸入是1~5V的則必須在壓力指示儀表的輸入端並接一個精度在千分之一及以上、阻值為250Ω的電阻，然後再接入變送器的輸入；
5、菲格瑞思FG500型壓力變送器負載的輸入阻抗應符合RL≤(變送器供電電壓-12V)/(0.02A)Ω；
如不符合則根據其不同可採取相應措施：如升高供電電壓(但必須低於36VDC)、減小負載等；
6、多點紙記錄儀沒有記錄時輸入端是否開路;如果開路則；
①不能再帶其他負載；
②改用其他沒有記錄時輸入阻抗≤250Ω的記錄儀；
7、相應的設備外殼是否接地設備外殼接地；
8、是否與交流電源及其他電源分開走線與交流電源及其他電源分開走線；
9、壓力感測器是否損壞，嚴重的過載有時會損壞隔離膜片；
10、管路內是否有沙子、雜質等堵塞管道，有雜質時會使測量精度受到影響;需清理雜質，並在壓力接口前加過濾網；
11、管路的溫度是否過高，菲格瑞思FG500型壓力變送器的使用溫度是-25~85℃，但實際使用時最好在-20~70℃以內；
加緩沖管以散熱，使用前最好在緩衝管內先加些冷水，以防過熱蒸汽直接衝擊感測器，從而損壞感測器或降低使用壽命。
二、變送器無輸出
1、查看菲格瑞思FG500型壓力變送器電源是否接反，把電源極性接正確；
2、測量菲格瑞思FG500型壓力變送器的供電電源，是否有24V直流電壓;必須保證供給變送器的電源電壓≥12V(即變送器電源輸入端電壓≥12V)。如果沒有電源，則應檢查迴路是否斷線、檢測儀表是否選取錯誤(輸入阻抗應≤250Ω)等等；
3、如果是帶表頭的，檢查表頭是否損壞(可以先將表頭的兩根線短路，如果短路後正常，則說明是表頭損壞)，表頭損壞的則需另換表頭；
4、將電流表串入24V電源迴路中，檢查電流是否正常;如果正常則說明變送器正常，此時應檢查迴路中其他儀表是否正常；
5、電源是否接在變送器電源輸入端;把電源線接在電源接線端子上。
