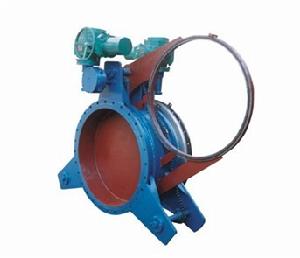

電動扇形盲板閥簡介
電動扇形盲板閥執行標準
GB6222工業企業煤氣安全規程
GB9115鋼製管法蘭
GB/T13927通風閥門壓力試驗
電動扇形盲板閥性能參數
| 公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| 密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| 強度試驗壓力MPa | 0.375 | 0.225 | 0.15 | 0.075 |
| 驅動源 | 壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ | |||
| 適用溫度℃ | 丁腈橡膠 | 矽橡膠 | 氟橡膠 | |
| -20-100 | -20-250 | -20-300 | ||
| 適用介質 | 煤氣、其他可燃氣體 | |||
| 啟閉時間S | ≤60 | |||
| 主要零部件材料 | 閥體、閘板為碳鋼；閥桿為不鏽鋼；密封圈為矽橡膠 | |||
電動扇形盲板閥外形尺寸
| DN | D | D1 | b | n-φd | L |
| 300 | 440 | 395 | 22 | 12-φ22 | 580 |
| 350 | 490 | 445 | 24 | 12-φ22 | 580 |
| 400 | 540 | 495 | 24 | 16-φ22 | 680 |
| 450 | 595 | 550 | 24 | 16-φ22 | 680 |
| 500 | 645 | 600 | 24 | 16-φ22 | 680 |
| 600 | 755 | 705 | 26 | 20-φ26 | 680 |
| 700 | 860 | 810 | 26 | 24-φ26 | 680 |
| 800 | 975 | 920 | 26 | 24-φ30 | 680 |
| 900 | 1075 | 1020 | 26 | 24-φ30 | 710 |
| 1000 | 1175 | 1120 | 26 | 28-φ30 | 710 |
| 1100 | 1275 | 1220 | 26 | 28-φ30 | 710 |
| 1200 | 1375 | 1320 | 26 | 32-φ30 | 730 |
| 1300 | 1475 | 1420 | 26 | 32-φ30 | 830 |
| 1400 | 1575 | 1520 | 26 | 36-φ30 | 830 |
| 1500 | 1675 | 1620 | 26 | 36-φ30 | 830 |
| 1600 | 1790 | 1730 | 26 | 40-φ30 | 830 |
電動扇形盲板閥安裝使用說明
1、電動扇形盲板閥安裝完畢後，應做支架固定閥門底座，在動作時閥門受力於支架上。
首先啟動電動夾緊裝置把左右閥體位移，閥體和閘板完全脫離，在開啟閘板電動裝置，閘板開啟或關閉，隨後再啟動電動夾緊裝置，檢查左右閥體是否緊貼在閥體上及電動裝置工作時限位開關是否工作。
2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
3、扇形盲板閥為敞開式閥門，左右閥體鬆開時，介質要外溢，為確保全全，在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，請採用通風和其它能保證安全的措施，同時建議閥板下不能站人，以防萬一造成人員傷害。
