EOC(Ethernet Over Cable)是基於有線電視同軸電纜網使用乙太網協定的接入技術。其基本原理是採用特定的介質轉換技術(主要包括阻抗變換、平衡、不平衡變換等),將符合802.3系列標準的數據信號通過入戶同軸電纜傳輸。該技術可以充分利用有線電視網路已有的入戶同軸電纜資源,解決最後100m的接入問題。根據介質轉換技術的不同,EOC技術又分為有源EOC技術和無源EOC技術。

基本信息

傳輸技術

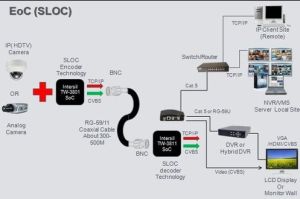

EOCEOC
無源EOC傳輸技術是利用有線電視信號在111~860MHz頻率範圍內傳輸,基帶數據信號在0~20MHz頻率範圍內傳輸的特性,採用二/四變換、高/低通濾波等技術,把電視信號與數據信號通過合路器映射到入戶同軸電纜並傳送到用戶家中,在用戶端再通過分離器將電視信號與數據信號分離,分別傳送到不同終端。該系統可為每個用戶提供10Mbit/s全雙工頻寬。無源EOC接入技術對現有的有線電視網路系統改造工作量較小,無需增加額外的有源設備,安裝使用方便,運營維護成本低,是一種經濟的用戶接入技術。
有源EOC是在用戶樓道附近採用有源設備通過QAM/FDQAM調製、多載波OFDM等方式將有線電視信號與數位訊號複合到同軸電纜網中進行傳送的用戶接入技術。其主要技術有HiNOC(HighperformanceNetworkOverCoax)、BIOC(BroadcastingandInteractivityOverCable)、HomePNA(HomePhonelineNetworkAlliance)、MOCA(MediaoverCoaxAlliance)等。這些技術雖然採用的調製技術和系統原理不盡相同,但網路結構和建設要求基本類似,為方便描述,統一歸類為有源EOC接入技術。這一類技術能滿足視頻、語音、數據等三網融合業務的承載需求,此處重點介紹HiNOC。HiNOC利用有線電視網路的同軸電纜,通過增加HiNOCBridge(HB)和HiNOCModem(HM)等相關設備,實現高速和高質量多業務接入。HiNOC使用860MHz以上的空餘頻段傳送數據信號,以16MHz頻帶作為一個數據傳輸信道,採用QAM調製方法,可自適應使用BPSK到256QAM的調製技術。系統由HiNOC頭端設備和處於同一信道的HM構成,HiNOC技術支持在多個信道同時構建多個相互獨立的分配網路。頭端設備可以是只支持一個信道的HB,也可以是支持多個信道集成的HiNOCSwitch(HS)。

優點

EOC技術具有如下優點:
①安裝簡單,即插即用,快速部署,無需重新布線,無需擾民;
②目前大部分EOC技術都能提供雙向100M以上頻寬,抗噪聲干擾能力遠高於CM,可在惡劣的網路環境下工作;
③體積小,重量輕,適用於家庭、樓道和小區安裝;
④安全可靠,運行穩定,經濟實用;
⑤TV接口可兼容所有主流有線電視設備,如分路器、電視機、光發機等;
⑥Data接口可兼容所有乙太網設備,如交換機、路由器、IP機頂盒、PC等;
⑦內嵌嵌入式系統,可通過http方式登錄進行各種管理設定,如設定IP、密碼等;
⑧支持全雙工、半雙工模式;
⑨支持10/100M自適應;
⑩支持IEEE802.310Base-T(乙太網,10Mbit/s);支持IEEE802.3u100Base-TX(快速乙太網,100Mbit/s)。

簡介

EoC(Ethernet over COAX以太數據通過同軸電纜傳輸)EoC原是源於歐洲一些廠家,原文是“Ethernet over COAX”,也就是乙太網信號在同軸電纜上的一種傳輸技術,原有乙太網絡信號的幀格式沒有改變。最早的EOC實際上是下文講的無源EOC或基帶EOC。現在則將所有的在Cable上傳輸數據的技術都稱為EOC。EOC(Ethernet Over COAX)主要可分為基帶傳輸、調製傳輸套用兩類,其中又可細分出很多具體的標準/非標準技術,目前中國市場常見的EOC技術具體分類如下:
序號 分類 標準/非標 高頻/低頻 EOC技術 備註
1 無源EOC 標準 低頻 基帶EOC
2 有源EOC 標準 低頻 HomePNA
3 有源EOC 標準 低頻 HomePlug BPL
4 有源EOC 標準 低頻 HomePlug AV
5 有源EOC 標準 低頻 IEEE P1901
6 有源EOC 非標 低頻 ECAN 類EPON協定套用到同軸
7 有源EOC 標準 高頻 同軸WiFi 標準的2.4G WiFi,非降頻
8 有源EOC 標準 高頻 ITU G.hn
9 有源EOC 標準 高頻 MOCA
10 有源EOC 標準 高頻 HiNOC 目前尚無晶片
11 有源EOC 非標 高頻 bioc/WOC 降頻WiFi,降到那個頻段未標準化

技術標準

有源EOC介紹

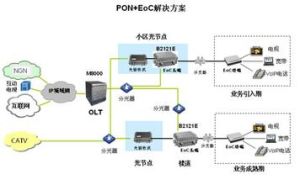

EOCEOC
現在湧現出很多的技術和解決方案,將乙太網絡信號經過調製解調等複雜處理後通過同軸電纜傳輸。儘管有人也稱之為“Ethernet over Coax”,但是與真正的EoC(基帶EoC/無源EoC)有非常大的差別,同軸電纜上傳輸的信號不再保持乙太網絡信號的幀格式,嚴格從技術的角度來說是不可稱之為“EoC”的。這類技術主要有以下幾種:HomePNAover Coax、HomePlug BPL over Coax、HomePlugAV over Coax、WiFi over Coax、MoCA - Multimediaover Coax Alliance,我們暫且總稱之“有源EoC”或“調製EoC”。
HomePNA、HomePlug BPL、HomePlugAV和WiFi(Wireless LAN,Wireless Fidelity)都是目前比較成熟的家庭聯網技術,他們的發展均有數年的歷史,MoCA則是Multimedia over Coax Alliance推出的基於同軸電纜的聯網技術,是四種技術中最年輕的。HiNOC是最近中國市場新出現的一種標準EOC技術,也是專門針對同軸電纜的技術,但目前尚無商業晶片。

MOCA

MoCA是同軸電纜多媒體聯盟(Multimedia over Coax Alliance)的縮寫,MoCA成立於2004年1月,創立者為Cisco、Comcast、EchoStar、Entropic、Motorola與Toshiba等。MoCA希望能夠以同軸電纜(Coax)來提供多媒體視頻信息傳遞的途徑;它們利用Entropic的技術(c-link)作為MoCA1.0規範的依據。MoCA的成員認為,美國的家庭里同軸電纜的普及率高達70%,整個基礎設施十分完整,加上同軸電纜傳輸多媒體視頻資料的技術已經相當成熟穩定,適合利用它來傳輸多媒體視頻資料。MoCA產品可以利用現有的同軸電纜網路,結合光通信技術,用它來向大廈和小區提供高速寬頻接入。

降頻WiFi

無線區域網路技術是無線通信領域最有發展前景的技術之一。目前,WLAN技術已經日漸成熟,套用日趨廣泛。在眾多的標準中,人們知道最多的是IEEE(美國電子電氣工程師協會)802.11系列,此外製定WLAN標準的組織還有ETSI(歐洲電信標準化組織)和HomeRF工作組,ETSI提出的標準有HIPERLAN和HiperLan2,HomeRF工作組的兩個標準是HomeRF和HomeRF2。在這三家組織所制定的標準中,IEEE的802.11標準系列由於它的乙太網標準802.3在業界的影響力使得在業界一直得到最廣泛的支持,尤其在數據業務上。WiFi over Coax不同的廠家實現的方式略有不同,最大的差別在於:使用的頻段不同以及是否變頻。
MoCA發展路線圖
MoCA 1.0發布於2007
頻段:850 – 1500 Mhz。
物理層速率:270Mbps
MAC層速率:130Mbps
用戶數:63.
在97%負載時,MAC速率達到110 Mpbs.
典型延遲:3ms
頻段寬度:50Mhz
MoCA 1.1發布於2008
頻段:500–1650Mhz。
用戶數:63.
在97%負載時,MAC速率達到160 Mpbs.
典型延遲:3ms
頻段寬度:50Mhz
MAC層速率:175Mbps(使用包聚集,packet aggregation)
QoS
優先權QoS
參數化QoS(PQoS)–頻寬預留
目前國內已經推出了相應的產品,比如北京金橋恆泰科技,成都飛光通信,成都海拓電子等
MoCA 2.0發布於2010
頻段:500 – 1650Mhz。
用戶數:63.
典型延遲:3ms
QoS
優先權QoS
參數化QoS(PQoS)–頻寬預留
MAC層速率:400Mbps、800Mbps(頻寬為100MHz)
物理層速率:700Mbps、1400Mbps(頻寬為雙100MHz)
向後兼容不影響性能
兩種低功耗模式
改善PER性能
400Mbps已經可以使用

HomePlug AV

2000年3月,由Cisco、HP、Motorola及Intel等數十家企業共同成立HomePlug Powerline Alliance(家庭電力線網路聯盟),以電力線架設區域網路的構想終於有了一致的標準和具體的進度。家庭電力線網路聯盟隨後在2001年6月發表電力線網路的第一份標準-HomePlug 1.0。2003年2月開始HomePlugAV制定工作,2005年8月,家庭電力線網路聯盟批准了新的HomePlug AV標準HomePlug AV的目的是在家庭內部的電力線上構築高質量、多路媒體流、面向娛樂的網路,專門用來滿足家庭數字多媒體傳輸的需要。它採用先進的物理層和MAC層技術,提供200Mbps級的電力線網路,用於傳輸視頻、音頻和數據HomePlug AV的物理層使用OFDM調製方式,它是將待傳送的信息碼元通過串並變換,降低速率,從而增大碼元周期,以削弱多徑干擾的影響。同時它使用循環前綴(CP)作為保護間隔,大大減少甚至消除了碼間干擾,並且保證了各信道間的正交性,從而大大減少了信道間干擾。當然,這樣做也付出了頻寬的代價,並帶來了能量損失:CP越長,能量損失就越大。OFDM中各個子載波頻譜有1/2重疊正交,這樣提高了OFDM調製方式的頻譜利用率。在接收端通過相關解調技術分離出各載波,同時消除碼間干擾的影響基於HomePlug AV的EOC產品去除低頻干擾的頻率後,在7-30MHz頻段使用917個子載波;功率譜密度可程式,以滿足不同國家的頻率管制;每個子載波可以單獨進行BPSK、QPSK、8QAM、16QAM、64QAM、256QAM和1024QAM調製;採用Turbo FEC錯誤校驗;物理層線路速率達到200Mbps,淨荷為150Mbps,前同步碼可被HomePlug 1.0設備檢測,從而實現兩者共存,但互操作是可選項。

HomePlug BPL

2004年上半年,HomePlug宣布了開發電力線寬頻接入規範的意向,並向全球範圍內的電力公司、服務提供商和PLC組織發出了參與邀請。10~11月,HomePlug BPL工作組成立,共有包括EDF、intellon、Conexant、SPiDCOM、Current、Sharp等12家公司和PUA、UPLC等2個組織加入。HomePlug BPL工作組專門負責研究HomePlug BPL接入規範的市場需求檔案(MRD)和相關標準,且得到了公用供電局、ISP網際網路業務提供商及其它BPL工業團體的協作和支持。事實上全世界的公用供電局、ISP和各國的政府部門,都對利用無處不在的電力基礎設施進行寬頻接入傳輸的潛力頗感興趣。作為一種傳統接入技術的成功替代方案,BPL市場正在迅速增長。2004年12月~2005年2月開發了HomePlug BPL的市場需求檔案,並於3月向成員發布徵求意見,同年5月該檔案獲得理事會批准。
HomePlug BPL的套用分為以電力公司為主的服務和以用戶為主的服務。以電力公司為主的服務如遠程抄表、負荷控制、服務的遠程啟動/停止、竊電檢測、動態和匯總數據分析、電能質量監測、安全監視、停電通知、設備監視、配網自動化、分散式發電的監控等;以用戶為主的服務包括有網際網路寬頻接入、VoIP、視頻傳輸、安全服務、家庭病毒防禦、遠程網路管理和故障診斷等。

HomePNA

Home PNA是Home PhonelineNetworking Alliance(家庭電話線網路聯盟)的簡稱,該組織於1998年成立,致力於開發利用電話線架設區域網路的技術,其創始會員包括Intel、IBM、HP、AMD、Lucent、Broadcom及3Com等知名公司。Home PNA技術可以利用家庭已有的電話線路,快速、方便、低成本地組建家庭內部區域網路,利用家庭內部已經布設好的電話線和插座,不需要重新布設5類線,增加數據終端如同增加話機一樣方便。目前,該組織共發布了三個技術標準,1998年秋天發布HomePNA V1.0版本,傳輸速度為1.0Mbit/s,傳輸距離為150米;1999年9月發布V2.0版本,並可兼容V1.0版本,Home PNA2.0傳輸速度為10Mbit/s,傳輸距離為300米。2003年所推出的3.0版規格(2005年成為世界標準—ITU G.9954),將傳輸速率大幅提升到128Mbps,且還可擴充到240Mbps。HomePNA3.0提供了對視頻業務的支持,除了可以使用電話線為傳輸媒體外,也可使用同軸電纜,為HomePNA over Coax奠定了基礎。它可與大部份的家庭網路設備,如Ethernet、802.11及IEEE1394等設備聯接使用。支持Synchronous與Asynchronous兩種媒體存取協定,即SMAC與AMAC。最新的標準是3.1版。採用SMAC工作模式具備包聚合packet aggregation功能,以提升數據傳輸效率,最高速率可達240Mbps。AMAC工作模式無包聚合功能,最高速率可達128 Mbps,至多可連結27部節點。目前市場上銷售的HomePNA 3.0產品差不多都是工作在AMAC模式。

ECAN

ECAN是Ethernet Coax Access Network的縮寫,是仿照EPON技術來設計的在廣電Cable網路上進行數據傳輸的一種技術。

IEEE P1901

2005年7月,電氣和電子工程師學會IEEE成立P1901工作組,致力於統一電力線寬頻通信的技術標準。內容涵蓋電力線寬頻通信的室內聯網和室外寬頻接入,以及兩者的互操作性三部分。2008年12月IEEEP1901通過了電力線寬頻通信的物理層(PHY)和介質訪問控制層(MAC)的技術標準提案。提案包括三個可選項,基於HomePlug電力線聯盟的HomePlug AV技術、基於松下公司的HDPLC技術和ITU-T G.hn的物理層規範。2010年2月IEEE已經完成最初草案並發布,將HomePlug電力線聯盟的HomePlug AV技術、基於松下公司的HDPLC技術定義為物理層可選的標準,放棄了對G.hn兼容的努力。江蘇有線在2010年初發布的《江蘇有線EOC技術規範》中已經將P1901標準定義為江蘇省廣電的EOC標準。

ITU Ghn

2009年10月16日,ITU一致通過一項技術標準—G.hn(G.9660)。G.hn系列標準試圖統一電力線、同軸電纜和電話線的物理層(G.9660,2009年10月16日已發布)以及MAC層(G.9661)規範,但它不能兼容目前已存的任何技術。G.hn的MAC層規範預計在2010年8月發布。G.hn能夠實現以高達1Gbit/s(物理層)的速度處理高頻寬多媒體內容。目前市面尚無支持G.hn的晶片。

無源EoC

無源EoC(Ethernetover Coax)技術基於IEEE 802.3相關的一系列協定,也就是把乙太網信號在同軸電纜上傳輸的一種傳輸技術。原有乙太網絡信號的幀格式和MAC層都沒有改變,只是將從差分平衡信號(雙絞線媒介)轉換成非平衡信號(同軸電纜媒介)。其最大的特點是客戶端是無源器件。基帶同軸傳輸系統占用0-65MHz頻段為用戶提供了10M的頻寬。利用高低通濾波方式全部採用無源器件在同軸上實現數據和有線電視信號的傳輸,系統需要將原來的平衡方式傳輸的乙太網信號變成不平衡方式傳輸,還要將乙太網收、發信號合成一路信號,並完成100歐/75歐阻抗變換。基帶EOC技術是將乙太網數據信號IP DATA和有線電視信號TV RF採用頻分復用技術,使這兩個信號在同一根同軸電纜里共纜傳輸的技術。根據我國的有線電視網路頻率老國標分割的標準,將IP DATA信號在35MHz以下頻段傳輸,TV RF信號在48MHz以上頻帶傳輸,可以實現兩個信號的共纜傳輸,而互不影響,或者根據新國標65/87的分割點,EOC內置濾波器易於批量生產。在樓宇內利用HFC網路入戶的同軸電纜將IP DATA和TV RF混合信號直接傳送至用戶端,再在用戶端實現混合信號的無源分離。無源EOC需要將以太信號和86MHz以上的CATV信號通過雙工濾波器合在一起,需要雙工濾波器具有高隔離度、高回波損耗、儘可能低的插入損耗,才可以有效抑制乙太網產生的雜散信號。同時濾波器會產生相位非線性,需要對群時延進行必須的均衡。因此對信號指標和產品工藝要求非常高,否則容易引起信號不通暢。因為無源EOC的能量主要集中在0到20MHz,而分支分配器的頻寬一般為5到1000MHz,因此無源EOC無法通過分支分配器

更多信息

目前中國廣電總局已經發布了《面向下一代廣播電視(NGB)的電纜接入技術需求白皮書》,試圖提供統一的EOC技術選擇的指導。結束市面上EOC技術的紛爭亂象。另外目前EOC的相關技術還在不斷的向前發展,目前P1901和G.hn是其中關注度最高的技術,而HiNOC則是國內近期興起的一種技術。後續EOC的市場情況如何發展,還有待進一步的觀察。
EOC即Ethernet over Cable,以太數據通過同軸電纜傳輸。現有的EOC主要分為兩大類:無源基帶EOC和有源調製EOC。無源基帶EOC由於只能適應星型網路,不適應現有樹形廣電同軸網路。無源EoC的設備無需供電,該技術直接把乙太網的基帶信號耦合到同軸電纜中傳輸,其設備成本很低。從改造情況看,無源EoC改造必須具備兩個條件:首先,局端數據信號必須到樓道;其次,EoC下行不能有分支分配器,且不能有額外干擾源。這兩個條件,導致EoC技術的改造成本非常大,無法適用於廣電的樹型和星形的網路,除了利用電纜入戶外,等於重建網路。
EOC即Ethernet over Cable,以太數據通過同軸電纜傳輸。現有的EOC主要分為兩大類:無源基帶EOC和有源調製EOC。無源基帶EOC由於只能適應星型網路,不適應現有樹形廣電同軸網路。無源EoC的設備無需供電,該技術直接把乙太網的基帶信號耦合到同軸電纜中傳輸,其設備成本很低。從改造情況看,無源EoC改造必須具備兩個條件:首先,局端數據信號必須到樓道;其次,EoC下行不能有分支分配器,且不能有額外干擾源。這兩個條件,導致EoC技術的改造成本非常大,無法適用於廣電的樹型和星形的網路,除了利用電纜入戶外,等於重建網路
