EMI彈片

EMI彈片

優質機箱除了採用EMI觸點外還增加了EMI金屬彈片,因此具有更好的彈性和接觸能力,能夠充分的將機箱框架和側板連線為一體,這樣才能真正有效的降低輻射的干擾。 EMI彈片的防輻射原理EMI彈片主要目的是要讓機箱保持一個完整的金屬體,這就要求機箱中任何兩個相鄰的金屬板材間都要保持有良好的接觸,使機箱框架和側板等連線為一體,這樣才能真正有效的降低輻射的干擾。 簡單的說,EMI彈片就是密合機箱縫隙,增強板材接觸,使高頻電磁干擾對地短路。

在了解EMI彈片之前,先來看一看EMI的定義。

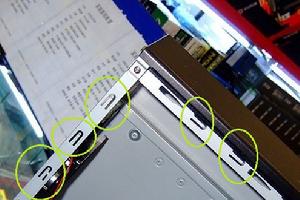

機箱上的EMI彈片

電磁干擾Electromagnetic Interference 簡稱EMI),是指電磁波與電子元件作用後而產生的干擾現象,有傳導干擾和輻射干擾兩種。傳導干擾是指通過導電介質把一個電網路上的信號耦合(干擾)到另一個電網路。輻射干擾是指干擾源通過空間把其信號耦合(干擾)到另一個電網路,在高速PCB及系統設計中,高頻信號線、積體電路的引腳、各類接外掛程式等都可能成為具有天線特性的輻射干擾源,能發射電磁波並影響其他系統或本系統內其他子系統的正常工作。
電腦元件在工作時會產生許多EMI輻射,長時期處在電磁輻射污染的環境中,將使人產生易疲勞、記憶力下降、生理機能減退等等的不良症狀。EMI彈片作為機箱防輻射手段之一,是評估機箱質量的重要參考對象。
作為防電磁輻射的基礎,機箱要保持一個完整的金屬體,這就要求機箱中任何兩個相鄰的金屬板材間都要保持有良好的接觸,我們在一些質量較好的機箱框架上經常能見到很多的EMI觸點(EMI觸點在EMI彈片上),它們就是用來加強與側板的接觸的,這種觸點排列的越緊密越好。優質機箱除了採用EMI觸點外還增加了EMI金屬彈片,因此具有更好的彈性和接觸能力,能夠充分的將機箱框架和側板連線為一體,這樣才能真正有效的降低輻射的干擾。
EMI彈片的防輻射原理

EMI彈片主要目的是要讓機箱保持一個完整的金屬體,這就要求機箱中任何兩個相鄰的金屬板材間都要保持有良好的接觸,使機箱框架和側板等連線為一體,這樣才能真正有效的降低輻射的干擾。除了側板連線處要增加EMI觸點外,ATX電源與機箱連線處、前面板的驅動器擴展倉、後面板的固定支架等也都要有這樣的觸點,這樣才能保證各個部件間連線的緊密性並有效的降低輻射的強度。此外,有的機箱還儘量採用一體化的結構,將右側板和上下側板用一塊鋼板衝壓而成,減少了板材間接觸的縫隙。
簡單的說,EMI彈片就是密合機箱縫隙,增強板材接觸,使高頻電磁干擾對地短路。
