DSLAM,中文稱數字用戶線路接入復用器。DSLAM是各種DSL系統的局端設備,屬於最後一公里接入設備,其功能是接納所有的DSL線路,匯聚流量,相當於一個二層交換機。DSLAM從產生到現在大致經歷了三個階段,各階段的區別在於交換核心,上聯口以及由此引起的不同QoS。DSLAM套用時具有較簡潔的網路拓撲結構,可根據用戶需要、組網情況以及局端DSLAM到用戶端的Modem雙絞線布放範圍不同,選擇ADSL、VDSL接入。基於ATM技術的DSLAM除提供ADSL、VDSL等接入方式外,還支持CES、FR等專線業務,適合多業務接入套用的情況。DSLAM作為接入層設備通過ATM連線埠匯聚到端局ATM交換機,通過城域網ATM交換機進入ATM骨幹網,為用戶提供Internet接入和各種專線業務。

基本信息

主要套用

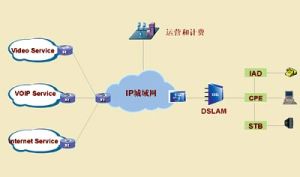

業務組網示意圖業務組網示意圖
電信運營商為廣大家庭和SOHO用戶提供寬頻接入服務
面積比較大的企業組建內部網路
廣大農村地區用戶比較分散的網際網路接入
學校組建校園網路
礦產企業電腦比較分散的組建網路
酒店賓館為客人提供上網服務

套用組網

DSLAM採用LANC板的FE口提供上行IP接口,通過上行設備接入城域網骨幹節點。系統支持4個FE連線埠的TRUNK上行功能,數據流直接高速進入IP數據網,避免因穿越ATM和IP兩個網路而產生的嚴重頻寬瓶頸;系統具有良好的用戶安全管理,實現用戶之間的二層隔離,三層受控互訪,防止非法用戶、地址盜用、地址仿冒以及惡意攻擊。

業務種類

支持的業務種類:

ADSL

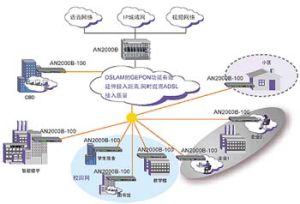

DSLAMDSLAM
ADSL2+(ITU-TG.992.5):上下行速率24M/1Mbps,傳輸距離最遠可達6公里
ADSL2(G.992.3):上下行速率8M/1Mbps,傳輸距離最遠可達5公里
ADSL(G.992.1、G.dmt):上下行速率8M/1.5Mbps,傳輸距離最遠可達3公里
ADSL(G.992.2、G.lite)上下行速率1.5M/512Kbps,傳輸距離最遠可達3公里

VDSL

VDSL(ETSITS101207-1/-2):上下行速率15M/15Mbps,傳輸距離最遠可達1.5公里
VDSL2(ITUG.993.2):上下行速率100M/50Mbps,傳輸距離最遠可達3公里
最新vdsl方案支持8公里傳輸,256K

SHDSL

SHDSL(ITUG.991.2):上下行速率2.3M/2.3Mbps,傳輸距離最遠可達7公里
SHDSL.bis(ITUG.991.2.bis):上下行速率5.7M/5.7Mbps,傳輸距離最遠可達7公里
有一對,兩對,四對線設備,可以支持2.3m5.7m11.4m的頻寬
新一代DSLAM完全替代路由器
1.管理IP設定
2.管理VLAN設定
3.路由設定
4.多PVC配置
5.DHCP相關
6.NAT相關
7.橋接相關
8.PPPOE相關
9.組播業務

功能特點

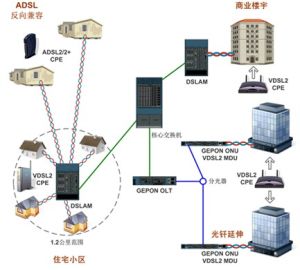

DSLAM示意圖DSLAM示意圖
1.IP化的千兆體系架構能力
IP化的DSLAM本身由兩級體系構成:用戶接入線卡和交換單元。由於用戶接入線卡在當前情況下普遍可以提供48連線埠每用戶單板的能力,按照基於TV的業務需求,結合中國高清晰電視(HDTV)發展規劃以及ADSL晶片本身的頻寬能力,每用戶連線埠至少需要提供6M~10M的能力,才能滿足家庭用戶對於TV業務基本的需求,因此核心交換單元到每用戶接入線卡需要48×6M~48×10M的頻寬能力,即使考慮50%的並發使用率,也需要150M~240M的頻寬能力,結合國家2008年數字奧運提供HDTV的規劃,到每線卡單元需要12×48M~19×48M的頻寬能力。因此傳統的基於百兆架構的IPDSLAM可以滿足當前甚至未來一段時間的需要,但肯定不能很好地滿足未來幾年的業務需要,必須採用千兆到線卡的IP體系架構才能夠搭建滿足未來若干年的內容發展需求。
2.大規模視頻業務處理能力
針對客戶群體提供有針對性的節目和業務,將是未來內容和業務運營商競爭的有力武器。作為客戶細分的結果,對於擁有千萬級用戶群的運營商而言,必然會針對大規模的Internet的用戶群體開展基於TV的視頻業務,包括實時性視頻和按需點播視頻業務。最樂觀的情況是DSLAM所接入的每一個用戶均可以開展視頻業務,並且每個用戶連線埠可以同時使用兩個以上的視頻頻道,因此要求系統具備大規模的視頻業務處理能力,具備高性能的視頻業務處理系統、控制切換系統、接入鑒權系統、用戶行為分析系統等,同時要求具備128個以上的頻道數目,以滿足不同用戶群體的視頻需要。
3良好的QoS控制能力
IPDSLAM系統內部還應具備良好的QoS控制能力在寬頻接入業務多樣化和內容豐富之後,對於任意接入用戶和DSLAM接入單板而言,任何時刻均可能有多種業務在接入和傳送,不同的業務可能需要不同的業務質量保證,如對時延敏感的業務和對完整性敏感的業務,普通的網路瀏覽業務和視頻業務等均要求不同的QoS處理和控制,而且這種控制需要在DSLAM內部從入到出均具備QoS能力。對於傳統的ATM類型DSLAM而言,由於採用的是ATM交換控制晶片,所以QoS能夠得到有效的保證。而對於IPDSLAM尤其是IP核心的DSLAM而言,QoS就變得複雜得多,因為IPDSLAM內部實際被分成了三部分:用戶接入單板、集中交換系統、上行連線埠或上行單板。對於這種DSLAM而言,不僅僅是IPDSLAM的核心乙太網交換晶片具有QoS控制能力,它的用戶接入線卡和上聯單板也同樣要具備QoS能力,否則將不能滿足運營商業務發展的需要。
4.靈活的VLAN組網能力
當前的IPDSLAM組網,基本上是一個用戶一個VLAN或者整個DSLAM一個VLAN,這兩種VLAN組網模式均不滿足運營商業務和內容細分也就是客戶群細分的運營需要。作為運營商內容網路建設和業務細分的結果,必然要求DSLAM能夠按照業務和用戶類型進行VLAN組網,可把相同類型的業務劃分到相同的VLAN,並可實現用戶之間可控隔離、可控互通,這樣可以使業務開展更靈活、更可靠、更科學,因此要求IPDSLAM應具備靈活的VLAN組網能力和控制能力。當然,在提供新的功能架構的同時,新一代DSLAM還必須繼續繼承對DSL大規模建設必需的寬頻112運維功能:包括線路測試能力、ATUC/ATUR仿真能力、專家系統;Modem遠程管理等功能。
