產品參數
|
|
可加兩側固定架，變成單櫃機種 |
產品功能及用途
CHC HD-M9是多功能的專業影像處理機，操作簡單，不需電腦，可在很短的時間內完成複雜的多台投影機或影像的大型顯示系統，其主要用途為:a. 多台投影機的拼接融合(含弧型熒幕拼接融合)
b. 多顯示功能的電視牆(在電視牆中,在不同的顯示器內仍可設定不同的顯示內容)
c. 曲面投影
d. 投影機3D立體投影顯示(採用健康舒適的偏光眼鏡方式)
e. 各種影像格式的轉換
產品特點
a. 專業耐久的設計b. 超高解析度,輸入解析度可達:2560x1600
c. 設計有DisplayPort輸入界面,可支援AMD Eyefinity技術，可利用一台電腦及一張低成本的顯示卡，同時達到顯示6個1080P影像。
d. 不需使用電腦，可獨立運作，減少能源消耗，降低故障率，提高售後服務品質
e. 可接各種信號源：PC、藍光DVD、多媒體播放器、電玩、電視等等
f. 可利用遙控器、電腦RS-232及網路來控制，亦可透過WiFi無線網路及手持裝置
如:iPhone、 iPad來控制整個顯示系統
g. 可儲存各種不同的系統設定，在相同的硬體設定中，可有不同的顯示方式，例如:在3*3的矩陣投影融合系統中,可表現不同的顯示方式:1. 9 台投影機作大畫面的整體融合；2. 局部區域作融合，其他區域顯示不同的內容或作個別的顯示。
標準包裝內容
a. 主機一台b. 12V電源供應器一個
c. 紅外線遙控器一個(附AAA電池2節)
d. 紅外線接收器延長線一條
產品規格
入端 | VGA (205 MHz),DVI (165MHz), HDMI 1.4a(FHD),DisplayPort (2560x1600), YPbPr (FHD) |
影像輸出端 | HDMI 1.4a, VGA, DVI (利用轉接頭) |
系統控制 | RS232,DDC2B/2Bi/2B+/CI, OSD 按鍵, 紅外線遙控器 |
變形及幾何位置 | 1.逐點四角幾何位置調整 2.2.水平及垂直梯形調整 3. 影像變形調整（配合弧型螢幕投影）變形及幾何位置調整 4. 影像旋轉 |
電視牆功能 | 1.影像分割至 15x15 矩陣. 最高輸入解析度t: 2560x1600電視牆功能 2. 支援 AMD Eyefinity technology，每台PC 可做六台FHD 顯示 3. 逐點重疊區大小及長寬比（Aspect Ratio）調整 |
多台投影機拼接 | 1.逐點位置及融合區調整 2.可做各種拼接 1x2, 1x3, 2x2, 3x3, 4x4,10x10…等等. 3. 多種融合參數調整（Gamma, gain, offset& shift 等等） 多台投影機拼接 4. 彈性長寬比（Aspect Ratio）調整 5. 融合區及非融合區音階調整 |
高階影像處理 | 1. 10 bit, 3D 動能解交錯式（3D motion adaptivede-interlace） 2.消除影像邊緣鋸齒關現象 3.自動 3:2 and 2:2 電影模式轉換 4. 智慧型顏色調整 |
聲音 | 類比及數位聲音（7.1聲道）信號輸出 |
3D投影 | 1. HDMI 1.4a 接收及傳送 2. 自動藍光DVD 3D 格式解碼，1080p 24Hz FHD 3D 投影輸出 |
固定方式 | 可加兩側固定架，變成單櫃機種 |
電源 | DC 12V ，附節電功能 |
尺寸,重量 | 305mmL x 155mmDx 45 mmH, 1.6 Kg |
外觀名稱及功能
前面板
1. 電源開關2. 輸入信號選擇3.輸出信號選擇4. OSD按鍵5. 測試圖案按鍵6. 紅外線接收裝置7. OSD主選單按鍵。
後面板
1. DC 12V @ 2A 電源供應 2. D-Sub (VGA) 輸入 3. DVI輸入4. HDMI輸入5. DisplayPort輸入6. D-Sub (VGA)輸出7. HDMI輸出8. DC 12V@1A觸發用電源9. 類比音頻輸出10. S/PDIF數位音頻輸出11. PC聲音信號輸入12. 類比音頻輸入13. YPbPr輸入14. RS-232 接口15. Ethernet RJ45。

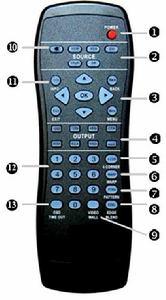

遙控器
1. 電源開關2. 輸入信號選擇3.OSD 操作按鍵4. 輸出格式選擇5. 4 角幾何位置調整6. 影像變形調整主選擇7. 內建測試圖案8. 影像融合主選單9. 電視牆主選單10.靜音ON/OFF選擇11. GeoBox設定狀況顯示12. 數字鍵13. OSD 顯示時間選擇。
