B-1“槍騎兵”戰略轟炸機,是美國在冷戰末期開始服役的超音速重型長程轟炸機。由北美航空(後與洛克維爾公司合併,又被波音併購)於1970年代研製,在1974年首次試飛,並於1985年服役。

基本信息

B-1“槍騎兵”(Lancer)是美國在冷戰末期開始服役的超音速重型長程轟炸機。由北美航空(後與洛克維爾公司合併,又被波音併購)於1970年代研製,在1974年首次試飛,並於1985年服役。

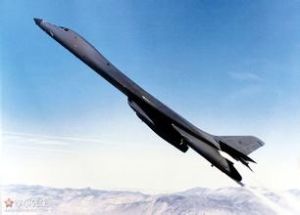

飛行中的B-1B
類型戰略轟炸機
生產公司北美航空
首次飛行1974年12月23日
使用狀態67架正服役
24架後備
主要用戶美國空軍
生產數量B-1A:4架
B-1B:100架
單位造價$283.1百萬美元(1998年)
目錄

飛行中的B-1B 類型 戰略轟炸機 生產公司 北美航空 首次飛行 1974年12月23日 使用狀態 67架正服役[1]24架後備 主要用戶 美國空軍 生產數量 B-1A: 4架B-1B: 100架 單位造價 $283.1百萬美元(1998年)飛行中的B-1B 類型 戰略轟炸機 生產公司 北美航空 首次飛行 1974年12月23日 使用狀態 67架正服役 24架後備 主要用戶 美國空軍 生產數量 B-1A: 4架 B-1B: 100架 單位造價 $283.1百萬美元(1998年)

1發展沿革
2設計特色
3飛行性能
4傳統任務升級計畫
5性能(B-1B)
5.1一般特徵
5.2飛行表現
5.3武裝
6B-1A
7B-1B
8參見
9參考資料
發展沿革
由於B-52轟炸機的高空亞音速進襲方式,在面對新式的防空系統、飛彈及戰機已難以生存,而新一代具隱密功能的“先進技術轟炸機”(ATB)所需技術,在短期之內又無法開發出來。為了維持美國“戰略鐵三角”(陸基長程洲際彈道飛彈、潛射式彈道飛彈、長程戰略轟炸機)的完整,美國決定研發新世代具低空滲透能力的長程戰略轟炸機,來填補這一個空檔。
美國空軍在1950年代末期發展三馬赫的戰略轟炸機XB-70,但在美國國防部的指示下不得不於在1963年放棄。放棄B-70計畫不久後,美國空軍就開始檢討新戰略戰鬥機的構想。新戰略轟炸機不追求B-70那么大的速度,而是以音速左右的低空進攻為主。
經過60年代F-111及B-70等2個失敗的發展案後,北美人航空於1970年初又提出以B-70技術為基礎的B-1轟炸機來,並造出四架B-1A原型機,在1974年首飛,但因為造價高昂遭到當時的美國總統卡特取消。等到下一任美國總統雷根上台後,於1981年恢復訂購自B-1A改良的B-1B轟炸機,並於1983年3月進行B-1B原型機的試飛,1985年正式量產進入美國空軍服役。
設計特色
機體最大的特色是採用可變後掠翼的形式,全開時翼展可達到41.78m,後退時是23.84m。可變後退翼是用來調和各種矛盾要求的手段,如高速性能、低受風負荷量、長續航距離及優良的升降性能等。由於采可變後退翼,B-1能從民間機場起飛作戰,事先分散可避免因敵方先制的攻擊而遭到地面的破壞。
B-1的機身是由平滑的曲面所包覆,和主翼沒有界線。此外,曲面可分散雷達的電波,B-1的外型因而得減少被雷達探測的可能性,也就是對隱密性很有利。
飛行性能
B-1在平坦的地面上可降低到60米的飛行高度,之所以能有如此超低空的飛行,歸功於前方監視雷達和自動操縱裝置組合而成的地形追蹤系統。它是由機首不斷地探測飛行路徑上的地形,使機體自動配合起伏升降,和地表維持一定的高度的系統。飛行高度可定出60米、90米、120米、150米、225米、300米等六個階段。其駕駛艙下方的一對鰭形小翼亦為設計上的重要特徵,這對小翼可以針對低空紊亂的陣風做出相對應的調整,減輕機身顛簸的程度,使機組員能在較舒適的狀況下進行任務,並延長機身的壽命。
傳統任務升級計畫
傳統任務升級計畫(ConventionalMissionUpgradeProgram,CMUP)旨在強化B-1B轟炸機在執行傳統任務時的作戰效益。藉由軟體和硬體的持續升級,B-1B轟炸機將逐階段適應使用傳統武器的現代戰場。
BlockA:在CMUP計畫開始前,所有的B-1B都屬於此構型,具備特殊的堆疊式投彈架,每個投彈架可以攜帶並投擲28枚Mk82500磅低阻力通用炸彈。
BlockB:提升APQ-164合成孔徑雷達(SyntheticApertureRadar,SAR)的解析度,降低自衛電戰系統的故障率與誤判率。此項升級已於1995年完成。
BlockC:“強化能力”階段,主要內容是修改彈艙以掛載最多30枚集束炸彈(ClusterBombUnits,CBUS)。原來的B-1B彈艙掛架每個只能攜帶28枚Mk82500磅低阻力通用炸彈,經過修改後可以攜帶10枚1,000磅集束炸彈。此項升級已於1997年8月完成。
BlockD:“近精確導引能力”,使B-1B轟炸機得以攜帶並投擲聯合直接攻擊彈藥(JointDirectAttackmunition,JDAM),此外還包括電子反制系統升級、AN/ALE-50拖曳誘餌系統(TowedDecoySystem,TDS)、抗干擾無線電等。
BlockE:升級重點在於飛航電腦的性能提升。改良套件整合風偏修正彈藥灑布器(Wind-CorrectedMunitionsDispenser,WCMD)、AGM-154聯合距外武器(JointStandoffWeapon,JSOW)和AGM-158聯合空對地距外飛彈(JointAir-to-SurfaceStandoffMissile,JASSM)等彈藥攜帶能力。升級計畫已於2006年9月完成。
BlockF:“自衛系統升級計畫(DefensiveSystemsUpgradeProgram,DSUP)”,將提供B-1B更佳的電子反制和干擾能力,預計將原有的AN/ALE-50拖曳誘餌系統更換為更先進的ALE-55光纖拖曳誘餌系統,但自2001年以來一連串的測試失敗,使本計畫在2002年被取消。
BlockG:“距外武器使用能力”,強化AGM-154聯合距外武器(JointStandoffWeapon,JSOW)和AGM-158聯合空對地距外飛彈(JointAir-to-SurfaceStandoffMissile,JASSM)等距外武器的使用和投擲能力,此外,也將升級任務電腦、風偏修正彈藥灑布器(Wind-CorrectedMunitionsDispenser,WCMD)攜帶和投擲能力,及電子自衛系統的性能提升。
性能(B-1B)
一般特徵
機組員:4名(指揮官、副駕駛、攻擊系統操作員和防禦系統操作員)
全長;146呎(44.5米)
翼展:
伸展時:137呎(41.8米)
後收時:79呎(24.1米)
全高:34呎(10.4米)
翼面積:1,950平方呎(181.2平方米)
空重:192,000磅(87,100公斤)
一般起飛重量:326,000磅(148,000公斤)
最大起飛重量:477,000磅(216,400公斤)
引擎:4具奇異(美國通用電氣公司GeneralElectricCompany)公司F101-GE-102渦輪扇發動機,每具淨推力14,600磅(64.9kN),最大後燃推力30,780磅(136.92kN)
飛行表現
極速:海平面0.95馬赫(600哩/時,965公里/時),高空1.25馬赫(950哩/時,1,529公里/時)
作戰半徑:2,993海浬(3,445哩,5,543公里)
最大航程:6,478海浬(7,456哩,11,998公里)
飛行升限:60,000呎(18,000米)
翼負荷:167磅/平方呎(816公斤/平方米)
推力重量比:0.37
武裝
掛載點:6個外掛硬點,可攜掛59,000磅(27,000公斤);3個內置彈艙,可攜掛75,000磅(34,000公斤)
炸彈:
84枚Mk82500磅低阻力通用炸彈
84枚Mk62快速打擊(QuickStrike)水雷
8枚Mk65空投水雷
30枚CBU-87/89/97集束炸彈
30枚CBU-103/104/105風偏修正彈藥灑布器(WindCorrectedMunitionsDispenser,WCMD)
24枚GBU-31聯合直接攻擊彈藥(JointDirectAttackMunition,JDAM)
17枚GBU-38聯合直接攻擊彈藥
24枚mk842,000磅低阻力通用炸彈
96枚(使用一組4枚的掛架)或144枚(使用一組6枚的掛架)GBU-39小直徑炸彈(SmallDiameterBomb,SDB)
16枚B-61自由落體式核彈
飛彈:
24枚AGM-158聯合空對地距外飛彈(JointAir-to-SurfaceStandoffMissile,JASSM)
12枚AGM-154聯合距外武器(JointStandoffWeapon,JSOW)
B-1A
B-1B
參見
B-1槍騎兵轟炸機B-52轟炸機
B-58轟炸機
B-2轟炸機
Tu-160轟炸機
參考資料
^Mehuron,tamarA.,ASSOC.Editor.Equipment-2007USAFAlmanac.AIRFORCEMAGAZINE,JournaloftheAirForceAssociation.AirForceAssociation.May2007,90(5):p.62.ISSN:0730-6784.
^BoeingBlockDUpgrades
^Boeing2006BlockEUpgrades
^BlockFUpgrades
^
^AsperB-1BWeaponsLoadingChecklistT.O.1B-1B-33-2-1CL-7
^BadtotheB-ONE,AirForceMagazine,March2007,p.63
^AsperB-1BWeaponsLoadingChecklistT.O.1B-1B-33-2-1CL-13
^AsperB-1BWeaponsLoadingChecklistT.O.1B-1B-33-2-1CL-12Section3.4(Only6eainforwardandintermediatebaysand5eaintheaftbay)
^1995AnnualDefenseReport:StrategicNuclearForces.
