該炮是我國最新研製的新一代迫擊炮,目前己列裝到我軍部隊,93式60毫米遠射程迫擊炮,是我軍山地步兵、空降兵、海軍陸戰隊、快速機動部隊的理想壓制火炮,具有結構簡單、重量輕、火力大、射程遠、機動性好等優點,其各項戰術、技術指標達到或超過世界同類武器的水平,它的研製成功,標誌國產迫擊炮的研製開發能力已處於世界領先水平。

基本信息

迫擊炮簡介

主要戰技諸元如下:口徑:60.75毫米;全炮重:22.4公斤;炮身重:9.4公斤;炮架重:5.8公斤;瞄準具重:0.48公斤,榴彈重:2.18公斤;有效殺傷半徑:17.8米;最大初速:329米/秒;最大射程:5564米;高低射界:45度-85度;圓周射界:360度;最大射速:20發/分 。

構造

該炮採用輕合金材料,在身管大幅度增長的情況下,重量僅比原89式60迫多出4.15公斤 (為9.4公斤),而射程卻比89式遠出2899米(為5564米)。即便與世界名炮--法國的60毫米迫擊炮相比,在重量基本相當的情況下,其最大射程也超過法國迫擊炮564米(法國60毫米迫擊炮為5000米)。從而成為目前世界上同類口徑中射程最遠的迫擊炮,國產93式60毫米迫擊炮具有優良的戰術性能。

1、火力反應快。PP93式迫擊炮可實施360度圓周射擊,而目前世界上最先進的迫擊炮之一的北約標準口徑81毫米迫擊炮,也不具備全方位射擊的能。此外,PP93式迫擊炮能背能扛,單人單炮射擊也相當容易,在緊急情況下可不必構築座鈑坑直接實施射擊,反應速度之快顯而易見。

2、殺傷效果好。PP93式迫擊炮的炮彈彈體為稀土球墨鑄鐵或鍛鋼,破片性能良好,有效殺傷半徑為17.8米。此外,炮彈的引信性能也相當好,在山地、亂廠、水面和鵝卵石灘地的發火率均為100%。

3、應性強。PP3式迫擊炮具有多用性的特點,不論進攻還是防禦,也不論乘車還是徙步,PP93式迫擊炮都能夠以可靠的射擊動作和迅速的伴隨行動支援步兵戰鬥,特別是在戰場地形和兵力部署情況複雜,戰鬥處於高度激烈狀態時,PP93式迫擊炮能以最大的射程壓制敵人、以最小的射程實施伴隨射擊。

93式60毫米遠射程迫擊炮在我陸軍各部隊中全面列裝,必將使我陸軍步兵分隊的作戰能力有一個整體性的提高 。

歷史

世界迫擊炮的發展異常活躍,尤其是在套用新技術、新材料以及減輕質量、提高射程、減小散布等方面更顯突出,新型號、新品種不斷出現。PP-89與世界名炮相比仍存在一定差距。為縮短這一差距,趕超世界先進水平,中國輕武器科技人員經過不懈努力,於1990年代研製出具有世界一流水平的PP-93式60毫米遠程迫擊炮。

PP-93之所以被稱為遠程迫擊炮,在於其最大射程達到5,532米,而PP-89的最大射程僅為2,672米,前者的最大射程超出後者的一倍還多。而在質量基本相當的情況下,其最大射程也比法國60毫米迫擊炮(最大射程5,000米)超過532米。

PP-93在迫擊炮彈上配裝閉氣環時的最小射程為151米,不配裝閉氣環甚至可到102米。這樣不論進攻還是防禦,特別是在戰鬥地形和兵力部署情況複雜而且戰鬥處於高度激烈狀態時,無需頻繁地變換陣地即可隨時進行火力機動,以最大的射程壓制敵軍和以最小的射程實施伴隨射擊。

此外,該炮還具有結構簡單、質量輕、火力大、機動性好等優勢。研製中,中國科技人員在該炮的結構設計方面有許多創新,並套用了一系列先進的科技成果,諸多零部件採用新材料,大量採用新工藝 。

設計細節

PP-93式60毫米迫擊炮主要由炮身、炮架、座板、瞄準鏡、附屬檔案等5大部分組成。與以往迫擊炮相比,該炮在結構設計、材料上有很大變化,因而性能產生了質的飛躍。

炮身

該炮身管長1,350毫米(53.15英吋),質量9.45千克。炮身由身管、炮尾、緩衝機組成。

炮身採用輕型合金鋼材料製成,不僅減輕了質量,而且提高了使用壽命。與PP-89(身管長790毫米)相比,該炮在身管長度大幅增加的情況下,質量僅比PP-89(質量為5.25千克)多出4.2千克。

身管為滑膛結構。為了便於裝填炮彈,身管口部設有內錐形面;中部設有結合緩衝機定位環的兩個環形凸台;尾部設有連線炮尾用的螺紋、定位圓柱和閉氣端面;身管外部有一條縱向白色標線,供檢查規正瞄準鏡零線和機率瞄準時使用。

炮尾內壁設有螺紋,與身管尾部的外螺紋鏇合在一起,以封閉身管尾部。炮尾中心有擊針室,用以安裝擊針。炮尾球部(炮杵)銑有兩個對稱的平面,使球部能夠進入座板中心的半球形鏇轉套內,以使炮尾與座板相結合,並且球部可在座板鏇轉套內靈活鏇轉,便於炮手操作迫擊炮。

緩衝機為筒式結構,由套筒、緩衝簧、前後定位環、卡環、螺蓋等組成,用以減小炮彈發射時炮身後坐和復進過程中對炮架的衝擊。緩衝機的工作原理是:射擊時,炮身後坐,後定位環相對炮身滑動,前定位環隨炮身共同後坐,壓縮緩衝簧,以保證炮身平穩後坐;炮身復進時,前定位環相對炮身滑動,而後定位環相對套筒滑動,緩衝簧被壓縮,以抵消炮身復進時的衝擊,使炮身復進平穩。緩衝機套筒外部設有安裝炮箍的上、下兩個箍槽,通常使用下箍槽安裝炮箍;在特殊地形條件下,為保證炮身的穩定,可使用上箍槽安裝炮箍。這種“套箍式”緩衝機是目前世界上最先進的設計結構,大大減小了緩衝機的體積,使迫擊炮更容易攜帶。而之前的PP-89的緩衝機是與架腿連線在一起的,炮手攜帶架腿時不方便。緩衝機外表面印製有簡易射表。

炮架

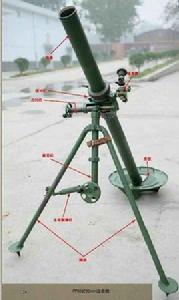

93式60毫米迫擊炮 93式60毫米迫擊炮

炮架質量為6.15千克,用於支撐炮身,並賦予炮身射角和射向。其由方向機、高低機、炮箍、水平微調機、架腿等組成。

方向機、高低機均採用螺筒與螺桿結構,轉動時因螺筒與螺桿之間長度的平穩變化,可調節方向和高低所需要的射向和射角,便於瞄準目標。高低機的手柄轉輪背面設有配重塊,配重塊與手柄對稱設定,可使轉輪轉到任何位置都可停止,克服了由於手柄處於不同位置時其質心變化引起的“空回”現象,避免了高低定位不穩的情況發生。

炮箍用於連線炮身和炮架,並且安裝瞄準鏡。

水平微調機採用螺套、螺桿結構,用於調整傾斜水準氣泡精確居中,使炮身處於歸正狀態,同時又是連線高低機與架腿的連桿。操作時,轉動螺套,兩端螺桿接頭同時伸長或縮短,從而改變連桿的長度,推動高低機轉動,達到精確歸正的作用。這種設計新穎獨特,一改以往迫擊炮水平微調機在架腿上的上下結構為橫向結構,從而增大了迫擊炮的精確調整幅度,同時也使炮架更加堅固。另外,將水平微調機從左架腿轉移到右架腿,高低機手柄設在外側,便於一炮手(瞄準手)和二炮手快速協同操作,提高了瞄準速度。

架腿採用雙腳架,為迫擊炮的前支點。其由左右腳架、轉動叉及駐鋤等組成 。

座板

座板的質量為7.3千克,是迫擊炮的後支點,射擊時承受後坐力。其由主機板、駐臼、三條V形板筋焊接件、鏇轉套等組成。

主機板邊緣採用上翻邊結構(PP-89則為下翻邊),並設有三個透氣孔,減輕質量的同時改善了射擊的穩定性。

駐臼為球狀卡座型,與鏇轉套位於座板中央,用於連線炮杵。使用時,使炮杵上的球部對稱平面與鏇轉套的缺口對正,炮杵即可插入駐臼內,鏇轉身管90°,炮杵即與座板連線完畢,按相反順序即可取出炮杵。

座板下面的三條V形板筋,射擊時便於嵌入土內,使座板與地面接觸穩固。

座板首次採用計算機輔助設計,外形流暢。使用小號裝藥射擊時,可不設定座板坑,利用炮身進行360 °圓周射擊,加快迫擊炮的火力反應速度。此外,該座板在任何土質中均便於拔出,而且只帶少量泥土或不帶泥土。這一設計的優點是,有效減小了炮手轉移陣地時的負重,提高了機動能力 。

瞄準鏡

瞄準鏡的質量為0.32千克,放大倍率為2倍,與方向機和高低機相配合進行瞄準。其由鏡身、方向裝置、表尺裝置組成,同時配有照明具。

鏡身上設有一個高低水準器、兩個傾斜水準器及安裝照明具的底座。高低水準器用於檢查賦予炮身的射角是否正確。兩個傾斜水準器用於檢查瞄準鏡是否橫向水平,以便於一炮手和二炮手從前後觀察。鏡內設有分劃,用於瞄準。

方向裝置用於裝定方向分劃,表尺裝置用於裝定表尺分劃 。

附屬檔案

附屬檔案包括附品、工具和備件。附品用於完成行軍、射擊任務和保養維護迫擊炮;工具用於分解結合和檢查調整迫擊炮;備件用於更換易損失的零部件。以下介紹幾種典型的附屬檔案。

照明具是用發光二極體作為光源的照明器材,用於夜間射擊時的照明,由電源盒、三叉導線及電器元件等組成。使用時,按照電源盒蓋上所標註的正負極把一號電池裝入盒內,將鏡內分劃照明元件、鏡外分劃與水準氣泡照明元件分別安裝在各自的燕尾塊上,將開關撥至“ON”的位置,瞄準鏡的內外分劃均得到照明。

標桿用於賦予射向和充當擦炮桿,由大、小標桿組成。攜帶時,將小標桿裝入大標桿中;用以充當瞄準點時,可將小標桿從大標桿內取出,將大、小標桿塗有白漆的一面朝向瞄準鏡;用以充當擦炮桿時,先卸下小標桿上的桿頭和接套,將接套擰在大標桿上,然後用接套與炮刷連線。

象限儀用於檢查瞄準裝置,也可用來檢查和賦予迫擊炮射角。其由本體、水準器座、分劃環等組成 。

炮彈

PP-93的炮彈與PP-89的炮彈彈相比,一是在彈形上有了質的變化。PP-89的炮彈外形呈水滴形,而PP-93的炮彈呈流線形,從而大幅度提高了射程;二是PP-93的炮彈採用了新材料、新結構,威力更大,其彈體材料由鑄鐵改為球墨鑄鐵或鍛鋼製成,普遍採用梯恩梯或黑索金/梯恩梯混合炸藥(B炸藥)裝藥,並且彈體預製有破片槽或裝有殺傷鋼珠,增大了殺傷範圍和殺傷效果;三是彈種增多,並且還在不斷研發新品種,PP-89主要配用殺傷榴彈、照明彈和發煙彈,而PP-93除了有與該炮同時定型的殺傷榴彈外,之後陸續研製定型了鋼珠殺傷榴彈、燃燒榴彈、燃燒鋼珠榴彈、發煙彈、照明彈等 。

殺傷榴彈

93式60毫米迫擊炮 93式60毫米迫擊炮

該殺傷榴彈於1993年設計定型,主要用於摧毀敵方軍事器材和土木工事,殺傷敵人有生力量。其由彈體、引信、發射裝藥等幾大部分組成。彈體上無色帶標記,但印製有“DPS”標記以便於識別。該彈全長382毫米,質量2.18千克。根據射程需要,可配用0~9號裝彈。全裝藥(採用8號裝藥)平均初速308米/秒,密集殺傷半徑不小於17.8米。最大射程:採用8號裝藥時5,167 米(5,650.7碼),採用9號裝藥時5,532 米(6,049.87碼)。最小射程(採用0號裝藥):配裝閉氣環時151米,不帶閉氣環時102米。

彈體

彈體由彈殼、炸藥、尾管和閉氣環組成。

彈殼由球墨鑄鐵或鍛鋼製成,內裝梯萘炸藥(梯恩梯80%,二硝基萘20%)或黑梯炸藥。彈殼中間位置設有定心部。裝填炮彈時,定心部與迫擊炮身管內表面接觸,其與尾翼上的定心凸起部共同定位,以使迫擊炮的彈軸與炮膛軸線保持一致,射擊時使迫擊炮彈在膛內向前穩定滑行。彈殼上端設有引信室,引信室內壁設有鏇接引信的螺紋,平時鏇接防塵塞,射擊時需要鏇下防塵塞,換裝成引信。

尾管採用鋁合金材料製成。其下部設有尾翼,用於保證迫擊炮彈飛行中的穩定。尾管內裝基本藥管,尾管內壁設有環槽,基本藥管的銅底嵌入此環槽,可防止基本藥管在發射時掉在炮膛內。尾管周圍設有多個傳火孔,便於發射時基本藥管內的火藥燃氣泄出。

閉氣環是由聚碸材料製成的開口圓環,具有一定的厚度,套在彈體中部的閉氣環槽內。發射時,在膛內火藥燃氣的高溫作用下,閉氣環的直徑增大,將炮彈與身管內壁之間的縫隙閉塞,防止火藥燃氣外泄,以增大迫擊炮彈的初速,從而提高炮彈的射程;出炮口後,閉氣環飛離彈體;當遇有特殊情況需要超近距離射擊時,可去掉閉氣環,射擊時火藥燃氣外泄,射程便會減小。

引信

PP-93式殺傷榴彈在生產中不斷改進與完善,因此其配用的引信也不同,有前期型引信和後期型引信兩種。

相比較而言,後期型引信比前期型引信結構簡單,零部件數量減少,而功能更加完善。另外,前期型引信的安全保險距離是40米,而後期型引信的安全保險距離增至60~120米。同時,後期型引信解除安全保險的時間由炮彈的飛行速度決定。彈速高,解除保險的時間就短;彈速低,解除保險的時間就長,從而使炮彈的安全保險距離及作用時機更加合理。在操作使用方面,前期型引信在使用前需取下保護帽,逆時針轉動引信頭部的渦輪,使渦輪上紅色圓點由原先對正於引信上的“安”(安全狀態)字轉動至對準“射”(射擊狀態)字;而後期型引信在使用前只需取下保護帽即可,使用更加方便。

發射裝藥

發射裝藥由基本藥管和附加藥包組成。

基本藥管用於發射炮彈和點燃附加藥包,其由底火、銅底、中心管、紙筒、發射藥、點火藥等組成。紙筒與銅底連為一體,內裝發射藥。紙筒內設有中心管,可增大發射藥的點火面積,加快其燃燒速度,增大炮彈的初速。發射藥下方設有點火藥,可增大底火的火焰,確保可靠引燃發射藥。為防止發射藥受潮,在紙筒上方用樹膠密封,在紙筒外部塗有清漆。銅底中央設有底火,底火內裝有對外力極為敏感的擊發藥,因此平時搬運和攜帶時應注意防止堅硬物件撞擊底火。

附加藥包用於改變射程,分為白色和粉紅色兩種藥包。0號裝藥射擊時不加藥包,只使用基本藥管;1號裝藥射擊時加一個粉紅色附加藥包;2號裝藥射擊時再加一個白色附加藥包;以此類推。一般增加至8號裝藥,必要時可增加至9號裝藥。

粉紅色附加藥包上有壓痕,應套在尾管根部緊貼尾翼的位置;根據射程需要,白色附加藥包依次貼緊放置。附加藥包採用硬布質材料製成,呈環狀且設有缺口,便於快速安裝到尾管上或從取尾管上取下。

PP-93式60毫米迫擊炮鋼珠殺傷燃燒彈

93式60毫米迫擊炮 93式60毫米迫擊炮

該鋼珠殺傷燃燒彈於2003年設計定型,其殺傷半徑不小於20米,縱火半徑不小於12米。

該彈彈體上無色帶標記,但印製有“DPY”標記。其結構和殺傷榴彈基本相同。不同之處有二,一是除了配有殺傷榴彈後期型引信外,還配有近炸引信,該近炸引信具有近炸和碰炸兩種裝定方式。二是在彈體內增加了鋼珠圈和縱火體,鋼珠圈能夠在爆炸時形成大量殺傷元件(鋼珠),並可控制鋼珠的飛散方向;縱火體能夠產生大量火種,引燃乾草、汽油、被服等易燃物質。

該彈在配裝碰炸引信時,引信的作用過程與殺傷榴彈相同;配裝近炸引信(裝定近炸狀態)時,引信感應目標信號,此信號經過信號處理電路驅動執行電路,引爆電點火頭使引信發火,使炮彈在距離目標一定的高度爆炸,對有生力量的殺傷效果提高明顯。

PP-93式60毫米迫擊炮發煙彈

該發煙彈於2002年設計定型,主要用於施放煙幕、迷惑敵人、遮蔽自己,還可用於指示目標、發布信號和縱火等。該彈彈體上設有黑色帶標記,並印製有“DPF”標記。

與殺傷榴彈不同的是,該彈體內設有擴爆管、擴爆藥柱、鉛圈、發煙劑。發煙劑由赤磷、黃磷等組成,質量為0.205千克,靠擴爆管及鉛圈密封在彈體內。擴爆管內裝14克黑索金擴爆藥柱。引信碰炸起爆後,擴爆藥柱炸碎彈體,拋出發煙劑,發煙劑在空中自燃,產生煙霧。

PP-93式60毫米迫擊炮照明彈

93式60毫米迫擊炮 93式60毫米迫擊炮

該照明彈於2006年設計定型,主要用於夜間照明、發現目標、觀察敵情及監測作戰效果;也可降低拋高,藉助燃燒的照明炬對敵易燃目標進行縱火。其最大拋高480米,照明炬空中燃燒時間最大30秒,照明直徑可達1,022米。

該彈彈體上設有白色帶標記,並印製有“DPZ”標記,其由引信、上彈體、下彈體、尾管、拋射系統、傘降系統和照明炬系統等部件組成。傘降系統由吊傘、主傘等組成,安裝在下彈體內,採用後拋方式拋出吊傘,吊傘再拉出主傘。引信為電子時間引信,手工裝定引信的作用時間。

射擊後,當照明彈被發射至預定目標上空時,引信作用點燃拋射藥包,拋射藥燃燒產生推力,剪下聯接上、下彈體的圓柱銷,同時點燃照明炬,並拋出吊傘及照明炬,吊傘張開並藉助空氣阻力將主傘從下彈體內拉出,主傘張開後懸吊著燃燒的照明炬發出黃光,並以一定的速度下降,完成空中照明。

使用國

國家組織名稱
中國被中國人民解放軍所採用。
