8088是一個Intel以8086為基礎的微處理器,擁有16位元暫存器和8位元外部資料匯流排。8088使用8位元的設計,所針對的是較為經濟之系統。在它推出時候,大的資料匯流排寬度電路板還是相當地昂貴。8088的預取(prefetch)貯列(queue)是4位元組,相對於8086的是6位元組。1979年,英特爾公司開發出了8088。8086和8088在晶片內部均採用16位數據傳輸,所以都稱為16位微處理器,但8086每周期能傳送或接收16位數據,而8088每周期只採用8位。因為最初的大部分設備和晶片是8位的,而8088的外部8位數據傳送、接收能與這些設備相兼容。

發展歷程

INtel 8086 CPU INtel 8086 CPU

在取得IBM個人電腦部門敲定的重要銷售契約之後,Intel8088處理器不僅成為了IBM個人電腦的大腦,而且還讓IBM個人電腦成為新款暢銷產品。為此,Intel8088處理器的成功,也 使英特爾進入“財富雜誌500大企業排行榜”,《財富》雜誌將英特爾評為“70年代最成功的企業”之一。Intel8088電晶體數目約為2.9萬顆。

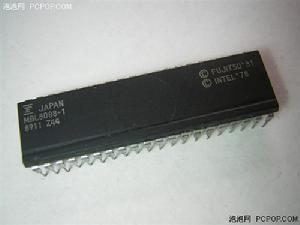

1979年,英特爾公司又開發出了8088。8086和8088在晶片內部均採用16位數據傳輸,所以都稱為16位微處理器,但8086每周期能傳送或接收16位數據,而8088每周期只採用8位。因為最初的大部分設備和晶片是8位的,而8088的外部8位數據傳送、接收能與這些設備相兼容。8088採用40針的DIP封裝,工作頻率為6.66MHz、7.16MHz或8MHz,微處理器集成了大約29000個電晶體。

8086和8088問世後不久,英特爾公司就開始對他們進行改進。他們將更多功能集成在晶片上,這樣就誕生了80186和80188。這兩款微處理器內部均以16位工作,在外部輸入輸出上80186採用16位,而80188和8088一樣是採用8位工作。

1981年,IBM公司將8088晶片用於其研製的PC機中,從而開創了全新的微機時代。也正是從8088開始,個人電腦(PC)的概念開始在全世界範圍內發展起來。從8088套用到IBMPC機上開始,個人電腦真正走進了人們的工作和生活之中,它也標誌著一個新時代的開始。

功能結構

8088CPU內部用兩個獨立的功能部件組成,分別為BIU和EU。

BIU(BusInterfaceUnit)BIU由段暫存器、IP、指令佇列、地址加法器和控制邏輯組成。

BIU的功能是負責從記憶體中取指令送入指令佇列,實現CPU與存儲器、I/O接口之間的數據傳送。

EU(ExecutionUnit)EU由通用暫存器、F暫存器、ALU和EU控制部件組成。EU的功能是分析指令和執行指令。

8088BIU結構8088EU結構
8088 8088
8088 8088

定址方式

定址方式概念

8088 8088

定址方式是指在指令中用以說明運算元所在地址(位置)的方法。段超越不是按照系統的約定,而是在指令中指定某一段暫存器作為存儲器運算元的段地址。

[注]8086/8086指令系統對存儲單元的訪問,其段地址都是從系統事先約定好的段暫存器中獲取,若不遵循系統的約定,則要制定段暫存器,即段超越。

運算元的定址方式

(1)立即定址方式:運算元含在指令代碼中,由指令直接給出。

例如:MOVAL,50

MOVBX,1000H

(2)暫存器定址方式:指令中指定某個暫存器的內容作為運算元。

例如:MOVAL,BL

ADDAL,5

MOVDATA,AL

(3)直接定址方式:指令中直接給出運算元的地址(偏移地址)。

例如:MOVAL,[100H]

MOVBX,ES:[100H]

MOVDATA,-1

MOVBYTEPTR[1000H],0

(4)暫存器間接定址方式:指令中指定某個暫存器(SI、DI、BX、BP)中的一個內容作為運算元的地址(偏移地址)。

例如:MOVAX,

MOV,AL

MOVDS:,AX

MOVWORDPTR[SI],-1

(5)暫存器相對定址方式:指令中指定某暫存器內容與一個位移量相加作為運算元的地址(偏移地址)。

例如:MOVAX,[SI+2]

MOV,AL

ADDBYTEPTR,5

MOVBX,DATA[SI]

MOVDATA,0

(6)基址變址定址方式:指令中,指定一變址暫存器內容與基址暫存器內容相加作為運算元的地址。

例如:MOVAL,

MOV[DI+BX],DX

ADD,AL

指令系統

8088 8088

MOV傳輸指令

1.數據傳送指令(包括:MOV傳送指令、堆疊操作指令、數據交換指令、地址傳送指令、標誌暫存器傳送指令、換碼指令、輸入輸出指令)

數據傳送指令的特點:將數據從一個地址傳送到另一個地址;數據在傳送過程中不發生任何變化;對標誌暫存器的內容無任何影響。

2.算術運算指令(包括:加法指令、減法指令、乘法指令、除法指令、十進制調整指令)

算術運算指令的特點:對狀態標誌位有影響;源運算元不變;目標運算元多數情況下發生變化。

3.邏輯運算和移位指令(包括:邏輯運算指令、移位指令、循環指令)

4.串操作指令(包括:MOVS指令、LODS指令、STOS指令、SCAS指令、CMPS指令)

重複操作前綴REP;REPZ/REPE;REPNZ/REPNE

串指令;若(CX)≠0,重複執行串指令

串指令;若(CX)≠0且(ZF)=1,重複執行串指令

串指令;若(CX)≠0且(ZF)=0,重複執行串指令偶就

5.控制轉移指令(包括:無條件轉移指令、條件轉移指令、循環控制指令、子程式調用指令、子程式返回指令、中斷返回指令)

控制轉移指令的特點:將目標地址送入IP、CS從而實現轉移。
