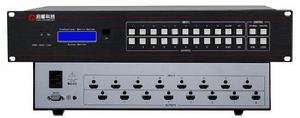

8進8出HDMI矩陣

HDMI系列矩陣切換器是專門為為計算機高解析度HDMI數字圖像音頻信號的傳輸切換而設計的高性能寬頻智慧型矩陣開關設備，可將多路輸入信號任意選擇一路或多路分別輸出給一路或多路顯示設備。HDMI電腦數位訊號矩陣切換器具有高達1.65Gbps的頻寬，可兼容支持480p，720p，1080i，1080p和1920x1200解析度，可在此信號模式下使信號傳輸衰減降至最低，提供良好的高清晰表現表現，保證了圖像信號能高保真地輸出。

用戶可以同一時間使用兩個接收顯示設備選擇任意一個不同的信號輸入源，兩個顯示設備可選擇相同或不同的輸出信號，用戶可以通過遙控，手動，RS232切換信號源。適用於小型系統的計算機視頻的傳輸套用，套用商場﹑教學等場合。（該產品通常也稱為：8路進8路出HDMI矩陣）

基本信息

HDMI矩陣切換器全系列產品（QY-0808HD）

HDMI 矩陣 4 系列	QY-0404HD
HDMI 矩陣 8 系列	QY-0804HD	QY-0408HD	QY-0808HD
HDMI 矩陣 12 系列	QY-1202HD	QY-1204HD	QY-1208HD	QY-1212HD
HDMI 矩陣 16 系列	QY-1604HD	QY-1608HD	QY-1612HD	QY-1616HD
HDMI 矩陣 20 系列	QY-2004HD	QY-2008HD	QY-2012HD	QY-2016HD
HDMI 矩陣24 系列	QY-2404HD	QY-2408HD	QY-2416HD	QY-2424HD
HDMI矩陣 32 系列	QY-3208HD	QY-3216HD	QY-3224HD	QY-3232HD

產品特性

8進8出HDMI矩陣

兼容HDCP1.2；支持CEC；支持36位真彩；支持藍光DVD24/50/60fs/HD-DVD/xvYCC；支持音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；支持信號時序重整；使用高品質H DMI1.3版本的線纜，輸入傳輸距離可達30米，輸出傳輸距離可達10米；本產品帶有斷電現場切換記憶保護；特有ESD靜電保護功能；特有TCP/IP網路控制管理功能，能通過乙太網控制；(可選配)；採用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便；8路進4路出HDMI矩陣兼容市場同類產品的代碼和指令；兼容遠端控制設備。

產品參數

頻寬：1.65GHz（-3Db）滿載；最大傳輸延時：5nS(±1nS)；切換速度：150ns(最長時間)

最大支持分辨：Normal-PC：1600x1200@60_24bit，HDPC：1920x1200P@60_24bit，HDTV：

1920x1080P@60_36bit；協定：支持HDCP1.3協定，支持HDMI1.3協定，兼容DVI1.0協定

信號類型：HDMI1.3規範中的HDMI-A全數字T.M.D.S.信號

微分相位：0.05o(RL=150Ω)；微分增益：0.05%(RL=150Ω)；數據傳輸率：2.25GBits

信號輸入

信號類型：HDTV高清信號；接口：Type-A型HDMI鎖扣母頭

最小電平：0.5Vp-p；最大電平：1.0Vp-p；差分阻抗：100Ω；回波損耗：-30db@5MHz

信號輸出

信號類型：HDTV高清信號；接口：HDMI接口A型19針母頭

輸出電平：0.7Vp-p；差分阻抗：100Ω；回波損耗：-30db@5MHz；直流補償：最大5mV

串接接口：RS232,9孔D-Sub型連線器，連線埠2，3，5分別直通

串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控

功耗：30～150W（視具體型號確定功耗）；溫度：0℃～45℃

輸入電壓：AC100～240V；50/60Hz

2U機箱尺寸：430×250×88mm(長×寬×高）約7.0Kg
