基本介紹
2304不鏽鋼（中國牌號：00Cr23Ni4N)是瑞典開發的一個低合金的雙相不鏽鋼，它固溶處理溫度為1000℃左右，組織有40%-50%鐵素體和50%-60%奧氏體，具有雙相不鏽鋼的共性特點，是作為一個具有高強度和價廉特色，能代替304L和316L常用奧氏體不鏽鋼而開發的鋼種。它已被美國機械工程協會（ASME）確認可用於鍋爐和壓力容器、化工廠和煉油廠的管道，不少國家已納入標準。美國標準為UNSS32304，瑞典的商業牌號為SAF2304。一、化學成分：
UNS2304牌號C≤0.030、Si≤1.0、Mn≤2.5、S≤0.030、P≤0.040、Cr:21.5-24.5、Ni:3.0-5.5、Mo:0.05-0.6、N:0.05-0.20、Cu：0.05-0.6SAF2304牌號C≤0.030、Si≤0.5、Mn≤1.2、S≤0.04、P≤0.04、Cr:23、Ni:4.5、N:0.1
二、力學性能：

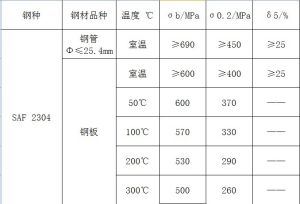

2304不鏽鋼力學性能三、焊接性能：
SAF2304不鏽鋼有好的焊接性能，焊前不需要熱處理。適宜採用SMAW,GTAW,GMAW及SAW法進行焊接。採用GTAW法焊接時，需要填絲，並要使用純氬或Ar+2%N2的保護氣體。四、加工性能
a.熱成型 成型溫度範圍1100-950℃，成型後淬火處理。b.冷成型 成型方法與奧氏體不鏽鋼相同，開始變形困難，達到屈服極限後，變形與奧氏體不鏽鋼相同。SAF2304雙相不鏽鋼的深拉，冷鏇壓等成型要比奧氏體不鏽鋼困難。
c.熱處理 固溶處理溫度950-1050℃，急冷。消除應力退火溫度為550-600℃
五、生產標準
GB/T21832-2008奧氏體鐵素體型雙相不鏽鋼焊接鋼管NB/T47019.6-2011鍋爐、熱交換器用管訂貨技術條件第6部分：鐵素體/奧氏體型雙相不鏽鋼
ASTMa789-08a一般用途無縫和焊接鐵素體／奧氏體不鏽鋼管
ASTMA790/A790M-11無縫及焊接的鐵素體/奧氏體不鏽鋼公稱管
