高效節能球磨機

高效節能球磨機是物料被破碎之後，再進行粉碎的關鍵設備。球磨機廣泛套用於水泥，矽酸鹽製品，新型建築材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行乾式或濕式粉磨。

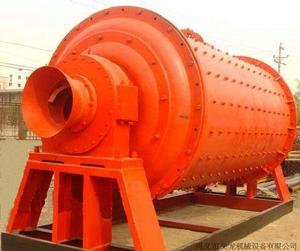

高效節能球磨機

工作原理

本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機

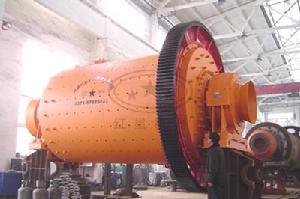

高效節能球磨機

第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度後落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨後，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

結構特點

本機由給料部、出料部、迴轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸採用鑄鋼件，內襯可拆換，迴轉大齒輪採用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。
特註：根據物料及排礦方式，可選擇乾式球磨機和濕式格子型球磨機。 一般乾式磨粉機適用於乾磨，濕式格子型球磨機適用於濕磨，兩者千萬不要混淆生產。

用途

球磨機廣泛套用於水泥，矽酸鹽製品，新型建築材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行乾式或濕式粉磨。節能球磨機在試運轉.一、節能球磨機設備運轉時，出現有規則的敲打聲音，且音響很大；可能是部分襯板螺栓沒有擰緊，在球磨機旋轉時，襯板敲擊磨筒體。根據聲音判斷襯板部位，找出鬆動螺栓，另行緊固。二、球磨機減速機軸承發熱：除按球磨機軸承溫升檢查外，應檢查減速機的排氣孔是否堵塞，要疏通排氣孔。三、電動機帶減速機啟動後，發生振動，主要原因是：1、聯軸節的兩輪間隙太小，不能夠補償電動機在啟動時，節能球磨機由自找磁力中心所引起的竄動量；2、聯軸節的找正方法不對，致使兩軸不同心；3、聯軸節的聯接螺栓沒有相對稱的擰緊，並且緊固力程度不一樣；4、軸承外圈活動；按規定的對輪間隙調好，使兩軸同心；以同等力矩對稱緊固聯軸節的聯接螺栓。5、轉子不平衡時，鄭州節能球磨機將轉子抽出另行找靜平衡。四、減速機帶動球磨機時發生巨大振動，球磨機與減速機的平衡軸，軸心不在一直線上，球磨機其產生原因是：1、球磨機安裝襯板時，沒有進行二次灌漿，或二次灌漿後的地腳螺栓沒有緊固好，用卷揚機轉動磨筒體，致使磨筒體一端位移，而兩軸心不在一直線上，使減速機帶動球磨機後而產生振動。處理方法：要重新調整，使球磨機軸心與減速機軸心在同一平面軸心線上。2、大型節能球磨機體積大，重量重，使地基下沉；發生位移。球磨機在基礎旁設監測沉降點；進行觀測，發現有下沉時，進行調整。五、球磨機減速機運轉聲音異常：減速機正常運轉的聲音，應是均勻平穩的。如齒輪發生輕微的敲擊聲，嘶啞的磨擦聲音，運轉中無明顯變化，要繼續觀察，查明原因，停車進行處理，如聲音越來越大時，應立即停車進行檢查。

技術參數

規格型號	簡體轉速(r/min)	裝球量(t)	給料粒度(mm)	出料粒度(mm)	產量(t/h)	電機功率(KW)	重量(T)
Φ900×1800	38	1.5	≤20	0.075－0.89	0.65－2	18.5	3.6
Φ900×3000	38	2.7	≤20	0.075－0.89	1.1－3.5	22	4.6
Φ1200×2400	32	3.8	≤25	0.075－0.6	1.5－4.8	45	12.5
Φ1200×3000	32	5	≤25	0.074－0.4	1.6－5	45	12.8
Φ1500×4500	32	7	≤25	0.074－0.4	1.6－5.8	55	13.8
Φ1500×3000	27	8	≤25	0.074－0.4	2－5	90	17
Φ1500×4500	27	14	≤25	0.074－0.4	3－6	110	21
Φ1500 ×5700	27	15	≤25	0.074－0.4	3.5－6	132	24.7
Φ1830×3000	24	11	≤25	0.074－0.4	4－10	180	28
Φ1830×6400	24	23	≤25	0.074－0.4	6.5－15	210	34
Φ1830×7000	24	25	≤25	0.074－0.4	7.5－17	245	36
Φ2200×5500	21	30	≤25	0.074－0.4	10－22	370	48.5
Φ2200×6500	21	30	≤25	0.074－0.4	14－26	3802	52.8
Φ2200×7500	21	33	≤25	0.074－0.4	16－29	475	56
