風冷冷水機

風冷冷水機

風冷冷水機又稱為風冷箱型工業冷水機組,是一種對多種不同工藝的行業,將設備通過冷卻形式來冷卻達到工藝目的的一種設備。

概述

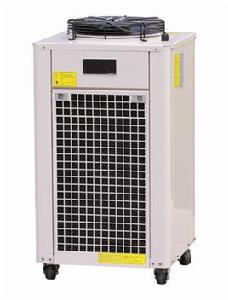

風冷冷水機 風冷冷水機

其廣泛用於電子、電鍍、食品、機械、化工、雷射、制卡、醫療等行業。由於其換熱的來源是氣體,配備的有專用電扇,故稱為“風冷”。

風冷冷水機主要適用於塑膠、它可以精確的控制塑膠成形模具溫度以縮短成型周期,加速產品定形;該系列運用冷熱交換的原理進行冷卻,可快速降溫,溫控穩定。且不受環境因素的影響,是現代工業中不可或缺的配置設備。
風冷冷水機和水冷冷水機用於戶外安裝和操作。風冷機是直接由空氣被機械地傳閱,機器的冷凝盤管,直接驅逐熱量大氣空氣冷卻。冷卻機相似,只是它們在實施冷凝器線圈的水霧,以幫助冷凝器冷卻,使機冷卻機比傳統的空氣效率。
沒有遠程冷卻塔通常需要與包裝冷卻的空氣或制冷機這些類型。

工作原理

吸收式制冷機是熱力循環的驅動熱源,這通常是提供熱量通過蒸汽冷卻器,熱水,或燃燒。相比,電動制冷機,他們具有非常低的電器 - 很少超過15千瓦的兩個解決方案的製冷劑泵和水泵組合消費能力的要求。然而,它們的熱輸入要求大,其締約方往往是0.5(單效)1.0(雙效)。出於同樣噸位的能力,他們需要更大的冷卻塔比蒸汽壓縮式制冷機。然而,吸收式制冷機的能源效率點,擅長的視角,廉價,優質的熱或廢熱隨時可用。在非常晴朗的氣候,太陽能已被用來經營吸收式制冷機。

單效應吸收循環使用作為製冷劑和水溴化鋰作為吸收劑。它是很強的親和力,這兩種物質互相使周期工作的。整個過程發生在接近真空狀態。

kerning:0'>冷凍乾燥空氣,保證產品質量。

特點及用途

特點

1.所有管路保溫設計,防止機體管路局部對流。冷卻溫度範圍5℃-35℃,獨立溫度控制器防凍保護。
2.不鏽鋼保溫水箱。
3.親水光翅片式冷凝器,傳熱效果更佳,散熱更快。
4.壓縮機及泵浦均有過載保護。
5.採用大容量的殼管式蒸發器,製冷效果好,可適用於溫度較高的環境。
6.製冷劑採用R22,製冷效果好。
7.可選配R407C環保冷媒,更親近自然。

用途

塑膠工業:準確的控制各種塑膠加工之模溫,縮短啤塑周期,保證產品質量的穩定。

風冷冷水機 風冷冷水機

電子工業:穩定電子元件內部在生產線上的分子結構,提高電子元件的合格率,套用於超音波清洗行業,有效地防止昂貴的清洗劑揮發和揮發給人帶來的傷害。

電鍍行業:控制電鍍溫度,增加鍍件的密度和平滑,縮短電鍍周期,提高生產效率,改善產品質量。

機械工業:控制油壓系統壓力油溫度,穩定油溫油壓,延長油質使用時間,提高機械潤滑的效率,減少磨損。

建築工業:供給混凝土用之冷凍水,使混凝土分子結構適合建築用途要求,有效地增強混凝土的硬度與韌性。

真空鍍膜:控制真空鍍膜機的溫度,以保證鍍件的高質量。

食品工業:用於食品加工後的高速冷卻,使之適應包裝要求。另外還有控制發酵食品的溫度等。

化纖工業:冷凍乾燥空氣,保證產品質量。

結構

主要部件為冷水水箱(一般機組自帶)、水泵(一般機組自帶)、機組、冷卻降溫設備和連結水管。安裝非常簡單,連線水管和電源後(380V)即可正常使用。

規格參數

  單位 TY-01A TY-02A TY-03A TY-05A TY-08A TY10A TY-12A TY-15A TY-20A TY-30A TY-40A
電源 V 220 380
額定功率 Kw 1.2 1.9 2.9 4.3 7.2 8.6 11.8 14.8 20.5 23.1 22.7
製冷量 kcal/h 2413 4914 7767 12575 20400 22900 29483 40800 45800 67000 100000
製冷劑   R22
節流控制方式 毛細管 熱力膨脹

縮機
功率KW 0.75 1.5 2.25 3.75 6.2 7.5 9.1 11.3 15 22.5 22.1
類型 渦輪式 渦輪/活塞
冷卻水 水量m3/h 0.65 1.2 1.65 2.74 4.27 5.47 6.59 7.6 10.16 16.5 22.3
進出水管徑 0.5" 1" 1" 1" 1.5" 1.5" 2" 2" 2" 2.5" 3"
水泵 功率KW 0.37 0.37 0.37 0.75 0.75 0.75 0.75 1.5 1.5 2.2 3.7
壓力KPa 180 180 180 290 290 290 290 290 220 250 250
尺寸 mm 500 700 800 1200 1400 1600 1600 1900 1950 2350 3450
mm 500 660 660 700 800 800 900 900 1350 1400 1300
mm 920 1370 1400 1350 1500 1500 1450 1450 1830 1800 1940

設計特點

高精度冷水機 高精度冷水機

*獨立製冷系統設計,多機頭機組相對獨立,運動部件減至最少,運行可靠。

*採用進口高效經濟器型半封閉雙螺桿壓縮機,能效比較高,運行可靠,壽命長。
*各製冷系統壓縮機在最小負荷(25%)下,星轉三角降壓啟動,有效地降低了啟動電流及對電網的衝擊。
*柔性化的能調設計,可使機組在25%-100%間連續性能量調節(無級能調),保證壓縮機效能的完全發揮並幫助用戶最大程度地節約運行費用。
*採用高精度大螢幕觸控螢幕或文本顯示器,工業級智慧型化控制器和先進的計算機控制系統,全數位化漢顯,與外部設備,遠程用戶和控制室通過標準接口相連,可實現以下多重控制功能。

選型參考

風冷冷水機在不同行業需要的參數也有很大不同,一般需要注意的是以下參數,用戶可以根據自己的需要,選擇不同品牌的機組型號:
一、標冷水機溫差為5度,(20度降15度),假如一台-10HP/7。5KW的冷水機每小時的標準冷水機流量為3.5個立方。那么您在試用這台冷水機的時候不能只看冷水機的流量,還要看您需要的溫度是多少,假如您試用的溫度是從58度降到7度,溫差很大的話,那么就會減少每小時的冷凍水流量,從3.5個立方減到1個多立方。若您要是需要每小時3.5個立方的流量的冷水機,則要選擇更大一些的機型。
二、在試用冷水機的時候,還要看您是直接冷卻,還是間接冷卻。直接冷卻就是把水直接進冷水機,凍水出來直接進行您需要的產品裡面冷卻,直接冷卻的效果明顯要好。間接冷卻就相當於把水放在盆子裡,在盆子上面在放一個小盆子,小盆子裡面放要冷卻的產品,相對來說間接冷卻的效果要差一些。所以,您在選型的時候,要考慮到這方面的。
三、一些用戶使用水池進行冷卻,有以下弊端:
水質較差,容易堵塞機器水道,造成更大的損失。
浪費水資源,提高用戶成本。
天氣過熱的時候,水溫達不到要求,影響產品品質和效率。

基本組成

冷凝器:在製冷過程中冷凝器起著輸出熱能並使製冷劑得以冷凝的作用。從製冷壓縮機排出的高壓過熱蒸氣進入 冷凝器後,將其在工作過程吸收的全部熱量,其中包括從蒸發器和製冷壓縮機中以及在管道內所吸收的熱量都傳遞給周圍介質(水或空氣)帶走;製冷劑高壓過熱蒸氣重新凝結成液體。(根據冷卻介質和冷卻方式的不同,冷凝器可分為三類:風冷冷凝器、風冷式冷凝器、蒸髮式冷凝器。)
貯液器:貯液器安裝在冷凝器之後,與冷凝器的排液管是直接連通的。冷凝器的製冷劑液體應暢通無阻地流入貯液器內,這樣就可以充分利用冷凝器的冷卻面積。另一方面,當蒸發器的熱負荷變化時,製冷劑液體的需要量也隨之變化,那時,貯液器便起到調劑和貯存製冷劑的作用。對於小型冷水機製冷裝置系統,往往不裝貯液器,而是利用冷凝器來調劑和貯存製冷劑。
乾燥過濾器:在冷水機製冷循環中必須預防水分和污物(油污、鐵屑、銅屑)等進入,水分的來源主要是新添加的製冷劑和潤滑油所含的微量水份,或由於檢修系統時空氣進入而帶來的水分。如果系統中的水分未排除乾淨,當製冷劑通過節流閥(熱力膨脹閥或毛細管)時,因壓力及溫度的下降有時水分會凝固成冰,使通道阻塞,影響製冷裝置的正常運作。因此,在冷水機製冷系統中必須安裝乾燥過濾器。
蒸發器:蒸發器是依靠製冷劑液體的蒸發(實際上是沸騰)來吸收被冷卻介質熱量的換熱設備。它在製冷系統中的功能是吸收熱量(或稱輸出冷量)。為了保證蒸發過程能穩定持久的進行,必須不斷的用製冷壓縮機將蒸發的氣體抽走,以保持一定的蒸發壓力。
熱力膨脹閥:熱力膨脹閥在冷水機製冷系統中既是流量的調節閥,又是製冷設備中的節流閥,它在製冷設備中安裝在乾燥過濾器和蒸發器之間,它的感溫包是包紮在蒸發器的出口處。其主要作用是使高壓常溫的製冷劑液體在流經熱力膨脹閥時節流降壓,變為低溫低壓製冷劑濕蒸氣(大部分是液體,小部分是蒸汽)進入蒸發器,在蒸發器內汽化吸熱,而達到製冷降溫的目的。
製冷劑:在現代工業中使用的大多數工業冷水機均使用R22或R12作為製冷劑。製冷劑是製冷系統里的流動工質,它的主要作用是攜帶熱量,並在狀態變化時實現吸熱和放熱。

清洗

因冷卻水大多數含有鈣、鎂離子和酸式碳酸鹽。當冷卻水流經金屬表面時,有碳酸鹽的生成。另外,溶解在冷卻水中的氧還會造成金屬腐蝕,形成鐵鏽。由於銹垢的產生,風冷機換熱效果下降。嚴重時不得不在殼體外噴淋冷卻水,結垢嚴重時會堵塞管子,使換熱效果失去作用。研究的數據顯示水垢沉積物對熱傳輸的損失影響巨大,隨著沉積物的增加會造成能源費用的加大。即使很薄的一層水垢就要增加設備中結垢部分40%以上的運行費用。保持冷卻通道中不含礦物沉積物可以很好的提高功效、節約能源、延長設備的使用壽命,同時節約生產時間和費用。
長期以來傳統的清洗方式如機械方法(刮、刷)、高壓水、化學清洗(酸洗)等在對設備清洗時出現很多問題:不能徹底清除水垢等沉積物,酸液對設備造成腐蝕形成漏洞,殘留的酸對材質產生二次腐蝕或垢下腐蝕,最終導致更換設備,此外,清洗廢液有毒,需要大量資金進行廢水處理。
針對上述情況,國內外努力研製對金屬腐蝕性小的清洗劑,而研發成功的有福世泰克清洗劑。其具有高效、環保、安全、無腐蝕的特點,不但清洗效果良好而且對設備沒有腐蝕,能夠保證冷凝器的長期使用。福世泰克清洗劑(特有的添加濕潤劑和穿透劑,可以有效清除用水設備中所產生的最頑固的水垢(碳酸鈣)、銹垢、油垢、粘泥等沉澱物,同時不會對人體造成傷害,不會對鋼鐵、紫銅、鎳、鈦、橡膠、塑膠、纖維、玻璃、陶瓷等材質產生侵蝕、點蝕、氧化等其他有害的反應,可大大延長設備的使用壽命。
