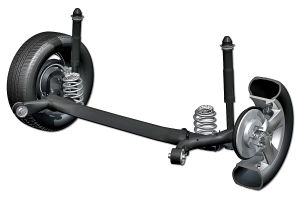

非獨立懸掛系統是以一支車軸(或結構件)連結左右二輪的懸掛方式,因懸掛結構的不同,以及與車身連結方式的不同,使非獨立懸掛系統有多種型式。常見的非獨立懸掛系統有平行片狀彈簧式’ 、扭力梁車軸、扭力梁式三種。有一連結左右輪的梁,在梁的二端有用來做為前後方向定位的拖曳臂,整個懸掛系統以拖曳臂的前端與車身連結,在梁的上方有用來做為橫向定位的連桿。由於扭力梁車軸式的構造簡單,以及占用車底的空間較小,相對的車室空間就可以加大,因此大多使用在小型車;例如使用在Toyota Tercel車型的後懸掛。

概述

非獨立懸掛非獨立懸掛
非獨立懸掛系統是以一支車軸(或結構件)連結左右二輪的懸掛方式,因懸掛結構的不同,以及與車身連結方式的不同,使非獨立懸掛系統有多種型式。常見的非獨立懸掛系統有平行片狀彈簧式’ 、扭力梁車軸、扭力梁式三種。

形式

平行片狀彈簧

平行片狀彈簧式是用二組平行安裝的片狀彈簧支撐車軸,片狀彈簧當做避震裝置的彈簧,也做為車軸的定位之用。由於這種懸掛方式的構造非常的簡單,使製造成本減少,因片狀彈簧的強度高而有較高的可靠度,以及可以降低車身底板的高度。使用在車身重量變化大的汽車上,可以在車身高度降低時還不容易改變車輪的角度,使操控的感覺保持一致,因而保持不變的乘坐舒適性。市面上強調乘載量的商用車型,其後懸掛多採用平行片狀彈簧式。

扭力梁車軸

扭力梁車軸式主要使用在前置引擎前輪驅動(FF)的車。有一連結左右輪的梁,在梁的二端有用來做為前後方向定位的拖曳臂,整個懸掛系統以拖曳臂的前端與車身連結,在梁的上方有用來做為橫向定位的連桿。在車身傾斜時因扭力梁車軸的扭曲,使車輪的傾角會有變化。由於扭力梁車軸式的構造簡單,以及占用車底的空間較小,相對的車室空間就可以加大,因此大多使用在小型車;例如使用在Toyota Tercel車型的後懸掛。

扭力梁式

Toyota Wish的後軸懸掛,便是扭力梁式非獨立懸掛系統。

扭力梁式在左右拖曳臂的中間設定扭力梁,使懸掛的外形類似H型,懸掛系統以拖曳臂的前端與車身連結。因左右拖曳臂的剛性大,所以不需要裝設橫向連桿。在車身傾斜時因扭力梁車軸的扭曲,會使車輪的傾角發生變化。歐洲小型掀背車之後懸掛,多採用扭力梁式設計。而Toyota現行的ETA Beam系統中,加入了可控制方向的襯套(Toe-Control Bushing),使懸掛在車身傾斜時有較佳的指向性。ETA Beam被使用在Toyota With等國產車型。

優點

1.左右輪在彈跳時會相互牽連,輪胎角度的變化量小使輪胎的磨耗小。

2.在車身高度降低時還不容易改變車輪的角度,使操控的感覺保持一致。

3.構造簡單,製造成本低,容易維修。

4.占用的空間較小,可降低車底板的高度。

缺點

1.左右輪在彈跳時,會相互牽連,而降低乘坐的舒適性及操控的安定性。

2.因構造簡單使設計的自由度小,操控的安定性較差。
