功能簡介
電機驅動Motordrive是組裝在照相內的彈簧或附屬檔案，藉助微型電機自動地卷取膠片，大多是指35毫米單鏡頭反光相機所用的。拍一片格和連拍可以交替，連拍時一般一秒鐘拍3—5片格。視照相機的種類，將背部蓋子換為長膠捲用片盒，即可拍250片格。除供利用軟線的遙控攝影外，亦可借連線到定時器上的間隔控拍器自動地拍攝，或靠控制快門等，套用面較廣。倘不需連拍時，使用自動卷片器亦可。
設計目標
直流電機驅動電路的設計目標在直流電機驅動電路的設計中，主要考慮以下幾點： |

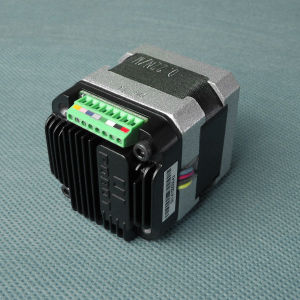

| 電機驅動 |
功能：電機是單向還是雙向轉動？需不需要調速？對於單向的電機驅動，只要用一個大功率三極體或場效應管或繼電器直接帶動電機即可，當電機需要雙向轉動時，可以使用由4個功率元件組成的H橋電路或者使用一個雙刀雙擲的繼電器。如果不需要調速，只要使用繼電器即可；但如果需要調速，可以使用三極體，場效應管等開關元件實現PWM（脈衝寬度調製）調速。
性能：對於PWM調速的電機驅動電路，主要有以下性能指標。
1）輸出電流和電壓範圍，它決定著電路能驅動多大功率的電機。
2）效率，高的效率不僅意味著節省電源，也會減少驅動電路的發熱。要提高電路的效率，可以從保證功率器件的開關工作狀態和防止共態導通（H橋或推挽電路可能出現的一個問題，即兩個功率器件同時導通使電源短路）入手。
3）對控制輸入端的影響。功率電路對其輸入端應有良好的信號隔離，防止有高電壓大電流進入主控電路，這可以用高的輸入阻抗或者光電耦合器實現隔離。
4）對電源的影響。共態導通可以引起電源電壓的瞬間下降造成高頻電源污染；大的電流可能導致地線電位浮動。
5）可靠性。電機驅動電路應該儘可能做到，無論加上何種控制信號，何種無源負載，電路都是安全的。
