基本釋義
由電阻、電容、電感等元件組成的四邊形測量電路叫電橋。人們常把四條邊稱為橋臂。作為測量電路，在四邊形的一條對角線兩端接上電源，另一條對角線兩端接指零儀器。調節橋臂上某些元件的參數值，使指零儀器的兩端電壓為零，此時電橋達到平衡。利用電橋平衡方程ZZ=ZZ，即可根據橋臂中已知元件的數值求得被測元件的參量 (如電阻、電感和電容)。
常用的電橋有下列幾種：
惠斯通電橋
惠斯通電橋
電橋主要用於測量電阻器Rx的電阻值，電橋平衡方程為，利用已知的R、R、R3個電阻值，通過計算即可得到Rx的阻值;
麥克斯韋電橋
麥克斯韋電橋用於測量電感器的電感量和電阻值，LxRx分別表示待測電感器的電感和電阻。電橋平衡方程為Lx=R1R4C3，Rx=R1R4/R3，由已知的 R2，R3，R4，C3，便可計算出結果Lx和Rx。
文氏電橋
文氏電橋主要用於測量電容器的電容量及電阻值，待測電容器的電阻、電容由Rx，Cx表示。電橋平衡方程為 Cx=C3R2/R1，Rx=R1R3/R2，由已知的 R2，R3，R1，C3便可計算出結果Cx和Rx。電橋作為一種基本的測量工具，套用廣泛，測量的精確度主要取決於指零儀器的精確度。
原理簡介

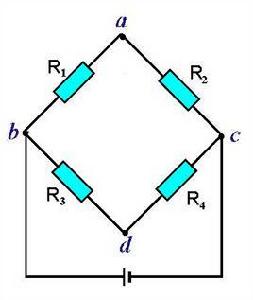

各式電橋如圖，假設四個電阻固定，當s閉合時，若滿足：“R3*R2=R1*R4”，即對角的電阻乘積相等，則此時Uad等於0，就是ad間沒有電壓。利用這個原理，當等式兩邊四個量中的一個為未知量的時候，如果調節其餘三個電阻的值能使得等式成立，那么用公式就可以得到未知量。但是實際上只要等式兩邊各有一個可以調節的可變電阻，那么另外兩個電阻有一個是定值，則餘下的另外一個必然可以得到。用這個原理可以做成電阻測量箱。而這個原理用的就是“電橋”的概念，或者說“平衡電橋”的概念。
常用電橋
常用的有惠斯通電橋和凱爾文電橋。
惠斯通電橋
惠斯通電橋測電阻
SB-82 滑線式雙臂電橋電橋是用比較法測量物理量的電磁學基本測量儀器，電橋的種類很多， 測量中等阻值（10～10^6歐姆）的電阻要用惠斯登單臂電橋進行測量；若要測量更大阻值的電阻，一般採用高電阻電橋或兆歐表；而要測量阻值較小的電阻，一般採用雙臂電橋（開爾文電橋）。電橋準確度高、穩定性好，所以被廣泛用於電磁測量、自動調節和自動控制中。惠斯登單臂電橋是最基本的直流單臂電橋。直流單臂電橋路。
凱爾文電橋
凱爾文電橋又稱“雙臂電橋”。測量10^(-6)~10^2歐姆低電阻的直流電橋。圖中R是跨線電阻(包括Rx、Rs兩電阻器間的接線電阻、接觸電阻及內部連線線電阻)，Rs是標準電阻。當調節R1、R2、R3、R4和Rs使橋路中無電流(即靈敏電流計G的指針不偏轉)時，將有下列平衡條件成立：R1R2=R3R4和Rx=R1R2Rs。Rx的計算式與R無關，從而可減小接線電阻和接觸電阻所產生的誤差。
單臂電橋、雙臂電橋
單臂電橋：如圖a，即只有一個電阻是待求或未知或變化的（不同的用途或領域）；
雙臂電橋：如圖b，即有兩個電阻是待求或未知或變化的。
相關術語
| 名稱 | 簡介 |
|---|---|
| 隨機誤差 | 隨機誤差也稱為偶然誤差和不定誤差，是由於在測定過程中一系列有關因素微小的隨機波動而形成的具有相互抵償性的誤差。其產生的原因是分析過程中種種不穩定隨機因素的影響,如室溫、相對濕度和氣壓等環境條件的不穩定,分析人員操作的微小差異以及儀器的不穩定等。隨機誤差的大小和正負都不固定,但多次測量就會發現,絕對值相同的正負隨機誤差出現的機率大致相等,因此它們之間常能互相抵消,所以可以通過增加平行測定的次數取平均值的辦法減小隨機誤差。 |
| 合路器 | 在無線手機通信系統中合路器主要作用是將輸入的多頻段的信號組合到在一起輸出路到同一套室內分布系統中。 |
| 耦合器 | 在微波系統中， 往往需將一路微波功率按比例分成幾路， 這就是功率分配問題。實現這一功能的元件稱為功率分配元器件即耦合器， 主要包括： 定向耦合器、功率分配器以及各種微波分支器件。 |
| 衰減器 | 衰減器是一種提供衰減的電子元器件， 廣泛地套用於電子設備中。 它的主要用途是：（1）調整電路中信號的大小；（2）在比較法測量電路中，可用來直讀被測網路的衰減值；（3）改善阻抗匹配，若某些電路要求有一個比較穩定的負載阻抗時，則可在此電路與實際負載阻抗之間插入一個衰減器，能夠緩衝阻抗的變化。 |
