電控箱

電控箱從字面意思理解為,安裝電控的箱子。我們從經常看到的電錶箱就不難看出,電控箱實際為鈑金加工的金屬盒,主要用於電控行業。

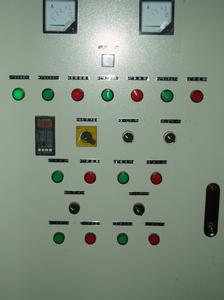

電控箱

定義

電控箱是包含一個或多個低壓開關設備以及與之相關的控制、測量、信號、保護、調節等 設備,並且由製造廠家負責用結構部件完 整地組裝在一起的,完成所有內部的電氣和機械連線的一個組合體。

電控箱分類

1. 按電控箱對冷庫的適應性分
高溫保鮮庫
中低溫冷藏、冷凍庫
海鮮池
2.按電控箱對壓縮機的適應性分
適應於渦旋風冷壓縮機
適用活塞風冷壓縮機
水冷機組電控箱

電控箱的接線

1 接線順序
待一切準備妥當後,開始接線,根據原理圖,首先應完成主電路的接線,然後依次接控制電路及信號線路等。
2 放線
放線時必須根據實際需要長短來落料,活動線束應考慮最大極限位置需用長度,放線時儘量利用短、零線頭,以免浪費;二次導線不允許有中間接頭、強力拉伸導線及其絕緣被破壞的情況,導線排列應儘量減少彎曲和交叉,彎曲時對其彎曲半徑應不小於3倍的導線外徑,並彎成弧形,導線交叉時,則應少數導線跨越多根導線,細導線跨越粗導線為原則;布線時每根導線要拉勒挺直,行線做到平直整齊,式樣美觀;導線穿越金屬板孔時,必須在金屬板孔上套上合適的保護物,如橡皮護圈;導線束用阻燃纏繞管繞扎,為了達到導電時的散熱要求,纏繞管每繞一周應有3~10mm空隙,同時亦可分段纏繞,分段纏繞的間距為150~180mm,纏繞長度為100mm,分段纏繞的線束,分段亦應整齊,不允許參差不齊,導線應在行線槽內行走。
3 接線頭的壓制
電線通過接線頭與接線及外部元件,然後合上斷路器,檢查每一路是否工作正常,只有全部的線路工作正常後才可以轉入下一道工序,測試完畢後,接線槽及接線端子蓋板應及時復位蓋上,電控箱內斷路器及空氣開關應保持在斷開狀態。

電控箱的測試

1)盤外的配線應採用適當的方法進行保護,比如軟管,鋼管等.並且布線應走工具機不易損傷的地方。
2)盤外工具機之間的連線或電源線等必須放入橋架中,橋架用底座進行支撐,不接觸地面!
3)盤外配管應做到橫豎統一。
4)包裝機等加熱設備的連線,布線不能設在靠近加熱部分的地方。接線在帶有端子台的連線箱內進行,加熱器連線使用玻璃、陶管電線,不能使用可燃性電線。
5)盤外所有的電線連線都要在連線箱內進行,線的中間不能有接頭。
6)盤外所有的連線箱(中繼盒)以及電線入口部的保護等級必須在IP55以上。
7)中繼合端子台的同一端子頂多連線兩根電線,3根以上時請設定其他的端子台。
8)感應器布線如在易被撞部位進行時,應使用軟管作保護,軟管應儘量套在感應器根部。

電控箱接線注意事項

1)盤外的配線應採用適當的方法進行保護,比如軟管,鋼管等.並且布線應走工具機不易損傷的地方。
2)盤外工具機之間的連線或電源線等必須放入橋架中,橋架用底座進行支撐,不接觸地面!
3)盤外配管應做到橫豎統一。
4)包裝機等加熱設備的連線,布線不能設在靠近加熱部分的地方。接線在帶有端子台的連線箱內進行,加熱器連線使用玻璃、陶管電線,不能使用可燃性電線。
5)盤外所有的電線連線都要在連線箱內進行,線的中間不能有接頭。
6)盤外所有的連線箱(中繼盒)以及電線入口部的保護等級必須在IP55以上。
7)中繼合端子台的同一端子頂多連線兩根電線,3根以上時請設定其他的端子台。
8)感應器布線如在易被撞部位進行時,應使用軟管作保護,軟管應儘量套在感應器根部。
