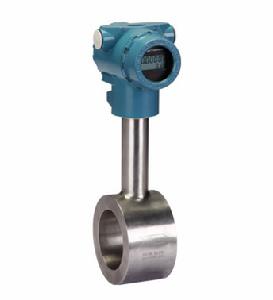

電容式靶式流量計

一概述

電容式靶式流量計是廈門華世通公司在傳統靶式流量計的基礎上,隨著新型感測器、微電子技術的發展
研製開發成的新型電容力感應式流量計,它既有孔板、渦街等流量計無可動部件的特點,同時又具有很高的靈敏度、與容積式流量計相媲美的準確度,量程範圍寬。採用晶片級的電容式力感測器,高效的抗過載結構設計是該新型產品真正實現高精度,高穩定性的關鍵核心.● 適用管徑範圍寬:Φ10~Φ2000至更大;● 適用溫度範圍廣:-196°C ~ 500°C;● 適用高/低壓力工況:0~42MPa;● 適用各種介質:氣體、液體(包括高粘度液體、漿體)、蒸汽;● 適用於低流速介質,其可測量最低流速為0.08m/s。

二結構及工作原理

1結構

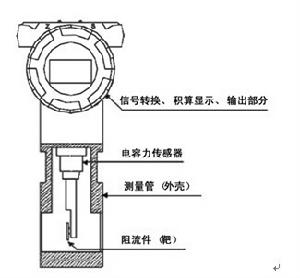

電容式靶式流量計主要由測量管(外殼),新型電容力感測器,阻流件,積算顯示和輸出部分組成.

2工作原理 當介質在測量管中流動時,因其自身的動能通過阻流件(靶片)時而產生的壓差,並對阻流件有一作用
力,其作用力的大小與介質流速的平方成正比。阻流件(靶片)接受的作用力F,經剛性連線的傳遞件(測桿)傳至電容力感測器,電容力感測器產生電壓信號輸出。
由此,此電壓信號經前置放大、AD轉換及計算機處理後,即可得到相應的瞬時流量和累積總
其數學表達式如下:F = Cd·A·ρ·V2/2F:靶板所受的作用力Cd:流體阻力係數

三特點

1、整台儀表結構堅固無可動部件,插入式結構,拆卸方便;2、可選用多種防腐及耐高低溫材質(如哈氏合金,鈦等);3、整機可做成全密封無死角(焊接形式),無任何泄漏點,可耐42MPa 高壓;4、儀表內設自檢程式,故障現象一目了然;5、感測器不與被測介質接觸,不存在零部件磨損,使用安全可靠;6、可就地採用乾式標定方法,即採用砝碼掛重法。單鍵操作可完成標定;7、具有多種安裝方式供選擇,如選擇線上插入式,安裝費用低;8、具有一體化溫度、壓力補償,直接輸出質量或標方;9、具有可選小信號切除、非線性修正、濾波時間可選擇;10、能準確測量各種常溫、高溫500 度、低溫-200 度工況下的氣體、液體流量;11、計量準確,精度可達到0.2%;12、重複性好,一般為0.05%~0.08%,測量快速;13、壓力損失小,僅為標準孔板的1/2△P 左右;14、抗干擾,抗雜質能力特強;15、可根據實際需要更換阻流件(靶片)而改變數程;16、低功耗電池現場顯示,能線上直讀示值,顯示屏可同時讀取瞬時和累積流量及百分比棒圖;17、安裝簡單方便,極易維護;18、多種輸出形式,能遠傳各種參數;19、抗震動性強,一定範圍內可測脈動流。

四技術參數

被測介質:液體;氣體;蒸汽口 徑:DN15~DN3000mm公稱壓力:0.6~42MPa工況溫度:-196~+500℃精 度:±0.2~±1.5%FS量 程 比:1:10殼 體:碳鋼;不鏽鋼(或按用戶要求提供)(襯氟)供電方式:內置3.6VDC鋰電池(兩年換一次);外供24VDC(可選)輸出信號:4~20mA二線制;脈衝0~1000HZ;RS232/RS485(或按用戶要求協商提供)防護等級:IP65 IP67防爆標誌:本安型ExiallCT4;隔爆型ExdllCT4執行標準:企標Q/BET05-06表頭顯示:累積流量;瞬時流量;工況溫度;工況壓力(溫壓補償式才有);棒狀滿量程百分比;故障自檢連線方式:雙法蘭式、插入式、對夾式

五典型套用

氣體類:煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。 液體類:重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、矽油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車塗料、樹脂、牛油、菜油、液氧、洗髮液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、鹼性、氨、船用油、化學試劑、煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。 蒸汽類:過熱蒸汽、飽和蒸汽。
