歷史簡介
電子管收音機1923年1月23日，美國人在上海創辦中國無線電公司，播送廣播節目，同時出售收音機，以美國出品最多，其種類:一、是礦石收音機，二、是電子管收音機。
民國時(上世紀20～30年代)也稱真空管收音機。
有收音機開始，北方就把它俗稱為話匣子。把這原來說一個人的形容詞很形象地用在這個新事物中了。礦石收音機 (南方現在時尚流行叫電子管收音機為“膽機”) 。
工作原理
礦石收音機
圖為(豪華版礦石收音機電路圖)用天線與礦石、耳機、地線連線(調節礦石的連線金屬針即可找到電台)。
收音機線路
收音機唱機接績器圖用三極體做單管機，每嫌音量太低，不能滿足要求，一般業餘者通賞將多極新式真空管改為單管機，成績每有出乎意外者，這裡已介紹之2A5,33強力單管機收聽到本埠各電台，均能用喇叭放音，其音量決非三極體之單管機所能相比。現在再介紹一張用58高放管做檢波的電路，其音量極宏大，而靈敏度比用2A5,33為高，因58本為一高放管也。為求設備之節省計，採用半交流式，燈絲電流以普通電鈴方棚改繞供給，電壓為二.五弗打(現稱伏特)，電流為一安培，乙電用一百三十五弗打即可，如加至一百八十弗打其音量可增加。其線路及58之接法;
單管收音機線路圖LL1L2為普通三迴路線路圖，用變變數電容器C1調節(亦可用推挽架調節)C與C1為.00三五變數電容器，R為二兆至四兆歐姆，R.F,C為廣播用之高周率阻流圈AGS接乙電之最高壓而以六千歐姆之變數耗阻R1調節之，則可改善音質及音量至最隹處，如不用耗阻調節，則可接至乙電九十弗打或一百三十五弗打處，總之GS之電壓過大則聲音反被扼住，過低側音輕而質劣。
58之焊接如圖二，陰柵Sn和陰極C相接，帽子為控制柵極接六千歐姆之音量調節器，陰極接乙負，其余照三極體接法，惟熱絲H，因用交流電，不能與乙電相接。
此機之天線迴路至多十二圈，多則選擇性不隹，鄙人曾在吳淞用室內天線收聽上海南京各大小電台，日夜場能在揚聲器中放音，若改用室外天線，則成績諒能更隹。
此機當能改成全交流式，整流用82,80等均可，喜裝拆之同志，不妨一試。
收音機接績器
看了明襄君的隹作《收音機唱機接績器》一文後，作者頗思仿製一具，無奈苦於另件缺乏，不得巳，就將它改造了一下，另件完全取之於舊收音機上，據試驗的結果，成績確是不差，接在一隻自製的TRF交流五管機上，發音極響。與裝上天地線收音機本埠一百瓦特以上電台播相仿，比單接在檢波管柵路中，要優越音多多了。
同病的朋友-苦於受另件束縛的同志，- 有暇不妨一試。
1932 豪華電子管收音機(唱機)海報這裡不過一種參考，希望同志用你們的聰慧去多多的改良，也許有更好的成績發現呢?
另件表:
C 0005MFD變數電容器
C1 2MFD固定電容器
R 750歐姆固定耗阻
V 33號強力輸出管
L L1 二又二分之一寸管用二十號漆包線繞一百圈作L1於五十圈處一頭以備接乙電，距L1一分繞十五圈以同號線作L。
A 電二弗打(伏特)
B 電 一百三五弗打幹電。
上海開播
1923年電台播音室1923年1月23日，晚由在華經營電訊業務的美國無線電商人奧斯邦與英文《大陸報》聯辦的中國境內第一座民辦廣播電台在上海開始播音。它每晚播音1小時，內容有國內外和上海新聞，但主要是娛樂節目，星期日設有《布道》、《祈禱》等宗教性節目。為了推銷收音機，該台還舉辦無線電基本常識講座。因該台的設立未經中國政府有關當局批准，觸犯了北京政府的法令，北京政府外交部派員多次交涉，該電台不久即停止了播音。
分類
調幅收音機
在電子管收音機盛行的年代，調幅收音機是主流產品。調幅波是用音頻信號對高頻載波進行調製，其波形上下對稱，幅度與調製信號相同，經過檢波後濾掉高頻成分，就得到音頻信號。載波信號的頻率（廣播電台播報的頻率）為載頻。
調幅收音機可以接收中波、短波廣播，有的可接收長波廣播。由於中波段頻率間隔已統一為9KHz，因此其最高音頻頻率只有4KHz，音質受到影響，電磁干擾較大。
國產電子管收音機中波接收範圍為535~1605KHz；短波段1個波段的為4~12MHz及6~18MHz；2個波段的為2.3~7MHz及7~22MHz；長波接收範圍為150~400KHz，只有歐美收音機才帶長波段。
調幅收音機主要有直放式及外（自）差式兩大類。
1、直放式收音機，也叫高放式收音機，其典型電路結構如下
（高放）——檢波——低放——功放
用柵極檢波電路加高頻正反饋的電路，稱為再生式收音機，可以獲得較高靈敏度及選擇性。帶高放與短波的再生式收音機可以接收調幅電報信號。古舊的日制收音機多為這類電路，國產再生式收音機有“工農之友”（磁性瓷調諧的）、野玫瑰等品牌。直放式收音機高頻信號容易自激，高、低端增益不均勻，沒有高放的再生式收音機選擇性差，再加上普遍使用音質差的舌簧喇叭，因此逐步為超外差式收音機替代。一些愛好者出於懷舊心理，仍然熱衷於再生收音機的製作。再生電路不僅可以套用於直放式收音機，在簡易的外差式收音機里，也可以採用適當正反饋提高靈敏度。
簡易的再生式收音機多使用舌簧喇叭，這種喇叭阻抗較高（約10K），靈敏度高，可以直接作功放管的負載，但是頻率範圍只有350~3000Hz，因此音質較差。後期的再生式收音機使用動圈喇叭，音質較好。但是由於阻抗很低，需要配輸出變壓器，其初級阻抗要與功放管負載阻抗相匹配。動圈喇叭有永磁、恆磁與勵磁之分，勵磁喇叭用於交流電子管收音機，其勵磁線圈可以兼濾波扼流圈。
2、外差式收音機
外差式收音機採用變頻電路，其高頻振盪電路產生的信號與輸入信號相差一定頻率，兩者混頻後產生固定的中頻信號（455~465KHz），在專用變頻管出現以前振盪電路需要獨立的電子管。也有人把振盪頻率高於信號頻率稱作外差式，反之為內差式。上個世紀60年代初，我國曾經生產了多種普及型收音機，多數採用外差式電路，下面是海棠63-31的電路圖，為了提高靈敏度，中頻變壓器加了再生線圈。
外差式加上中頻放大電路叫超外差式。這類電路需要一個單獨電子管作振盪，後來出現專用於變頻的多極或複合管。如1A2、6A2、6SA7GT、6U1、6K8等。超外差式是商品收音機最常見的電路，具有自動音量控制電路，可以增加調諧指示（貓眼）。其電路原理後面會詳細介紹。超外差式收音機由於對固定頻率進行放大，可以獲得較穩定和較高的增益。其缺點是存在像頻干擾。
典型的超外差式收音機電路結構如下
變頻——中放——檢波——低放——功放
3、自差變頻式收音機
利用普通五極管進行變頻，只適用中波段，其中頻採用175KHz，由於專用變頻管的普及，現在已經很少使用。北京鳳凰4201A四燈外差式收音機，採用改進後的6K4自差變頻電路
調頻收音機
調頻波是用音頻信號對高頻載波的頻率進行調製。
其優點是抗干擾能力強、信噪比高，頻頻寬音質好，音頻可以達到20Hz~15000Hz。由於調頻波工作於超高頻頻段，可以容納的電台多，而且由於其直線傳播特性，在數百公里距離外，同一頻率可以重複利用，可以有效解決中、短波電台擁擠的問題。
現代調頻廣播採用立體聲與單聲道兼容（立體聲廣播初期，曾經採用兩個頻率，用兩個收音機接收）。業餘愛好者喜歡採用簡易的超再生電路接收調頻廣播，由於工作在自激振盪狀態，工作不穩定，有很強的超噪聲。
民辦電播
1923年1月23日，晚由在華經營電訊業務的美國無線電商人奧斯邦與英文《大陸報》聯辦的中國境內第一座民辦廣播電台在上海開始播音。它每晚播音1小時，內容有國內外和上海新聞，但主要是娛樂節目，星期日設有《布道》、《祈禱》等宗教性節目。為了推銷收音機，該台還舉辦無線電基本常識講座。因該台的設立未經中國政府有關當局批准，觸犯了北京政府的法令，北京政府外交部派員多次交涉，該電台不久即停止了播音。
早期收音機

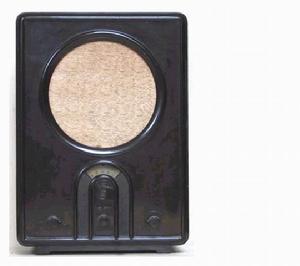

設計師作品之一20世紀是人類科學文化迅速發展的時代，無線電成為時代的象徵。收音機在設計上也逐漸擺脫了十九世紀末新古典主義的包袱，開始走向現代化的道路。發展出了一種 介於古典與現代之間的風格，後人把這種風格稱為“藝術裝飾風格” Art Deco。
Norman bel Geddes 1893–1958花生管收音機
20世紀中花生管的出現，使收音機體積變小(管子頂上帶尖)。手提式收音機也就出現了。
直至今天還在使用小型電子管，特別是目前高檔品牌的電子管功放非常熱門。
第一台收音機
(小型)電子管收音機
輝煌背後

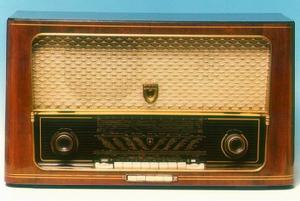

自動選台中、短波收音機50-60年代每個家庭都把這個新寵放在客廳中央成為表示財富的像征。但是由於1950年面結型電晶體問世了。這個巨人直接把電子管收音機送進了博物館。
輝煌再現
豪華版現代電子管功放90年代人民生活改善了，回憶起電子管電路發出的美妙之音，讓這“老東西”成了時尚豪華的消閒品。
