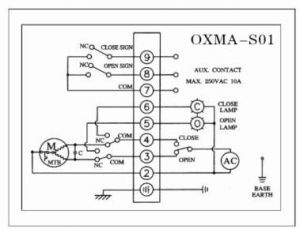

電動執行器接線圖

電動執行器接線圖

電動執行器以AC220單相交流電為電源,接受來自DCS、PLC系統和其他操作器的DC4~20mA,標準信號來 控制執行器進行開關閥門或自動調節。

電動執行器原理

電動執行器接線圖 電動執行器接線圖
電動執行器接線圖 電動執行器接線圖

 電動執行器以AC220單相交流電為電源,接受來自DCS、PLC系統和其他操作器的DC4~20mA,標準信號來 控制執行器進行開關閥門或自動調節。電子控制模組採用最先進的混合積體電路,包含完整的保護功能,可現場控制或遠程控制,被設計成匣子形式,並用樹脂澆鑄密封。驅動反饋量採用高性能導電塑膠電位器、精度高、壽命長等特點,可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。因此被廣泛用於冶金、發電、石化、造紙、輕工及環保等工業部門。

特點

電動執行器接線圖 電動執行器接線圖

 1.執行器主要特點

1.1 執行器設計有伺服系統(無需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信號和AC220V單相電源即可工作。內設接線端子,接線極為簡單方便。

1.2 執行器的關鍵部件─控制器,採用最先進的混合積體電路,用樹脂密封澆鑄,外形為匣狀,體積小,可靠性高。

1.3 驅動量的反饋檢測採用高性能導電塑膠電位器,解析度<0.4%。

1.4 具備自診斷功能,當發生故障時,控制器上的指示燈會立即發出指示信號。

1.5 用狀態選擇開關可以設定斷信號時,(閥芯處於全開,全閉或自鎖狀態)。

1.6 用狀態選擇開關可以設定(正、反動作)。

1.7 用狀態選擇開關可以設定輸入信號為(DC4~20mA或DC1~5V)。

1.8 調整工作零點(始點)和行程(終點)簡單易行。

1.9 當突然斷電時,能確保閥芯自鎖。

1.10 採用同步皮帶傳動,有效降低了噪音。

1.11 延時保護功能,額定負載時,能實行狀態自鎖,故障發生時,能立即起動保護,並可反向運行取消延時保護。

其它電動執行器

電動執行器接線圖 電動執行器接線圖

 DKZ、ZKZ型電動執行器,是DDZ電動單元組合儀表中的執行單元之一,與ZPE型伺服放大器組合接受統一的0-10mA(或4-20mA)的標準信號,將電流信號轉變成相對應的直線位移,自動操縱調節閥門,完成自動調節任務。
