EDRV系列電動調節閥產品概述
『電動動態平衡閥』專業生產廠家,由上海立盾閥門製造有限公司自主研發生產的【平衡閥/樓宇控制閥】質量可靠、價格合理、售後服務完善。『電動動態平衡閥』適用於各種輕重工業及樓宇管道。【平衡閥/中央空調末端控制閥】廣泛套用於：化工、石化、石油、造紙、採礦、電力、液化氣、食品、製藥、給排水、市政、機械設備配套、電子工業，城建等領域。
電動調節閥特性【平衡閥/控制閥】的原理是閥體內的反調節，當入口處壓力加大時，自動減小通徑，減少流量的變化，反之亦然。如果反接，這套調節系統就不起作用。而且起調節作用的閥片，是有方向性的，反向的壓力甚至可以減少甚至封閉流量。既然安裝平衡閥是為了更好的供暖，就不存在反裝的問題。如果是反裝，就是人為的錯誤，當然就會糾正。平衡閥屬於調節閥範疇，它的工作原理是通過改變閥芯與閥座的間隙（即開度），改變流體流經閥門的流通阻力，達到調節流量的目的。
EDRV系列電動調節閥工作原理

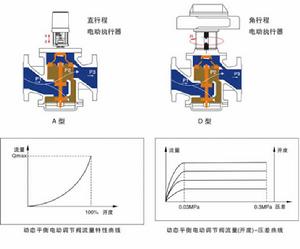

上海立盾閥門製造的動態電動平衡是區別於傳統的電動調節閥的新一代產品，是動態平衡與電動調節閥一體化的產品。其工作原理如下圖所示，在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化：
⑴、當進口壓力P1升高時，（P1-P2）增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低時，（P1-P2）減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能；⑵、當直行程電動執行器接受控制信號使閥軸延A—B向上下運動（或角行程電動執行器接受控制信號使閥軸延R向旋轉）時，P2、P3間的開度也隨之變化。由於不管系統壓差（P1-P3）如何變化，P2、P3間的壓差（P2-P3）始終不變，因此對應於任一開度位置，其輸送的水流量都是一定的，並且電動調節閥實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。
EDRV系列電動調節閥主要零部件材質：
| 閥體 | 球墨鑄鐵 | 電動執行器外殼 | 鋁合金 |
| 閥套 | 不鏽鋼 | 閥芯 | 黃銅 |
EDRV系列電動調節閥的技術參數：
| 產品型號 | 閥門形式 | 規格 | 壓差範圍 （KPa） | 流量範圍 （m0/h） | 工作 壓力 | 流量 誤差 | 流體 溫度 |
| A/D-EDRV1 | 二通 | DN25 | 30-300 | 0.2-2.9 | PN16 | 5％ | 0-100℃ |
| A/D-EDRV2 | DN32 | 30-300 | 0.5-4-7 | ||||
| A/D-EDRV3 | DN40 | 30-300 | 1-7-7 | ||||
| A/D-EDRV4 | DN50 | 30-300 | 2-12.1 | ||||
| A/D-EDRV8 | DN65 | 30-300 | 3-20.4 | ||||
| A/D-EDRV9 | DN80 | 30-300 | 5-30.8 | ||||
| A/D-EDRV10 | DN1OO | 30-300 | 10-45.3 | ||||
| A/D-EDRV11 | DN125 | 30-300 | 15-70-7 | ||||
| A/D-EDRV12 | DN150 | 30-300 | 20-101.8 | ||||
| A/D-EDRV13 | DN200 | 33-300 | 5.0-360 | ||||
| A/D-EDRV14 | DN250 | 22-210 | 4.O-460 |

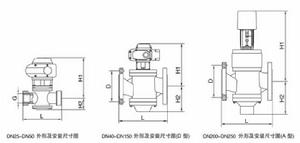

EDRV系列電動調節閥安裝尺寸：
安裝尺寸：| 產品型號 | 閥門形式 | 規格 | 外形及安裝尺寸（mm） | ||||
| L | H1 | H2 | D（φ）法蘭 | G螺紋 | |||
| A/D-EDRV1 | 二通 絲口 | DN25 | 160 | 265 | 70 | G1 | |
| A/D-EDRV2 | DN32 | 180 | 275 | 70 | G1-1/4 | ||
| A/D-EDRV3 | DN40 | 300 | 290 | 90 | G1-1/2 | ||
| A/D-EDRV4 | DN50 | 300 | 290 | 90 | G2 | ||
| A/D-EDRV5 | 二通 法蘭 | DN32 | 160 | 220 | 70 | 1OO | |
| A/D-EDRV6 | DN40 | 200 | 235 | 110 | 110 | ||
| A/D-EDRV7 | DN50 | 215 | 230 | 115 | 125 | ||
| A/D-EDRV8 | DN65 | 230 | 238 | 120 | 145 | ||
| A/D-EDRV9 | DN80 | 275 | 275 | 146 | 160 | ||
| A/D-EDRV10 | DNl00 | 290 | 295 | 165 | 180 | ||
| A/D-EDRV11 | DNl25 | 315 | 307 | 208 | 21O | ||
| A/D-EDRV12 | DNl50 | 350 | 326 | 205 | 240 | ||
| A/D-EDRV13 | DN200 | 430 | 715 | 295 | 295 | ||
| A/D-EDRV14 | DN250 | 520 | 740 | 345 | 355 |

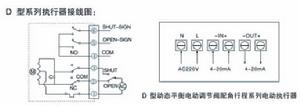

EDRV系列電動調節閥電動執行器接線圖：

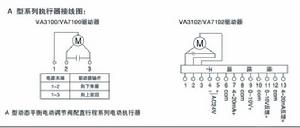

A型接線圖：
EDRV系列電動調節閥產品作用：
平衡閥的作用是為了調節系統內，各個分配點的（如每一個樓座）的預定流量。每一座樓的入口處都安裝平衡閥，可以使供暖系統的總流量得到合理分配。在管網系統正常運行過程中，不應隨意變動平衡閥的開度，特別是不應變動開度鎖定裝置
EDRV系列電動調節閥安裝注意事項：
(1)調節閥屬於現場儀表，要求環境溫度應在-25～60℃範圍，相對濕度≤95%。如果是安裝在露天或高溫場合，應採取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。
(2)調節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
(3)安裝調節閥的管道一般不要離地面或地板太高，在管道高度大於2m時應儘量設定平台，以利於操作手輪和便於進行維修。
(4)調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝後，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構後，應恢復到原來的空檔位置。
(5)為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路。
同時還應特別注意，調節閥的安裝位置是否符合工藝過程的要求。
(6)電動調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備安裝規範》要求進行安裝。如現場導線採用SBH型或其它六芯或八芯、外徑為Φ11.3
mm左右的膠皮安裝電纜線。在使用維修中，在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打。同時在拆裝中不要磕傷或劃傷隔爆面，檢修後要還原成原來的隔爆要求狀態。
EDRV系列電動調節閥產品適用範圍：
城建、化工、冶金、石油、製藥、食品、飲料、環保
EDRV系列電動調節閥產品性能特點：
1具有優良的電動調節功能：（1）電動調節功能是指閥門能根據目標區域溫度控制信號的變化自動的調節閥門的開度，從而改變水流量，最終使目標區域的實際溫度與設定溫度一致。
（2）評價電動調節功能好壞的是電動調節閥的流量特性曲線。在空調系統中，常用的電動調節閥的理想流量特性曲線是直線的或者等百分比的。但是對於一般的電動調節閥，在實際使用過程中由於閥權度較小，使得實際的流量特性曲線偏離理想的流量特性曲線。電動調節閥理想的流量特性曲線是直線型但是在安裝到系統管路上後實際的流量特性曲線接近快開型調節特性變差。
（3）動態平衡電動調節閥由於獨特的閥體結構，在實際的使用工程中閥權度基本為1，因此其實際的流量特性曲線與理想的流量特性曲線一致，沒有偏離，因此具有優良的電動調節功能。
（1）動態平衡功能是指根據末端設備負荷變化要求電動調節閥膽調至某一開度時，不論系統壓力如何變化，閥門都能夠動態地平衡系統的阻力，使其流量不受系統壓力波動的影響而保持恆定。
（2）假定處於夏季工況，區域一已調至平衡狀態，即目標區域的溫度T1已穩定在25℃，這時動態平衡電動閥的開度維持在某一位置保持不變以輸出一個恆定的流量。
（3）區域二還處於不穩定狀態，測量迴風溫度T2為24℃，低於設定溫度27℃，這時測量溫度會和設定溫度在溫度控制器進行比較，輸出信號將動態平衡電動閥關小以減少流過空氣處理機二的冷水量，這時製冷量會減少，使測量溫度T2升高，接近設定溫度;以此同時，系統立管C、D二點的壓差會增大，空氣處理機一環路動態平衡電動閥DV1二端C、B1二點的壓差也相應增大。但是由於動態平衡電動閥的動態平衡功能(動態平衡閥芯PV1的定壓差作用)，該閥電動調節閥芯二端A1、B1點的壓差並不發生變化，因此空氣處理機一環路的流量維持不變，製冷量不變，相應的區域一仍處於平衡狀態
EDRV系列電動調節閥水力控制作用：
空氣處理機二環路的調節沒有對已經平衡的空氣處理機一環路產生干擾，因此這兩個環路間不存在動態水力失調。對於多環路系統，任何一個環路的調節都不會對其它環路產生干擾，同時任何一個環路都不會受到其它環路調節的影響，系統越大，這種動態平衡的特性就越明顯，每一個環路只受自己區域負荷變化的影響，而不受系統壓力波動的影響，因此很容易達到並維持平衡狀態。
